Các bước hướng dẫn tháo lắp hộp giảm tốc robot

Việc nắm vững quy trình tháo lắp hộp giảm tốc được xem là một kỹ năng quan trọng đối với kỹ thuật viên bảo trì và vận hành robot công nghiệp. Trong thực tế sản xuất, các sự cố như tiếng ồn bất thường, rung lắc mạnh, phát nhiệt cao hay suy giảm hiệu suất truyền động thường bắt nguồn từ hộp giảm tốc. Đây được xem là “bộ não mô-men xoắn” của toàn bộ hệ truyền động robot.

1. Khái niệm về hộp giảm tốc robot

Hộp giảm tốc là thiết bị trung gian được lắp giữa động cơ servo và cơ cấu chấp hành của robot. Nhiệm vụ chính của bộ phận này là giảm tốc độ quay từ motor xuống mức phù hợp, đồng thời tăng mô-men xoắn để robot có thể thực hiện các thao tác tải nặng nhưng vẫn đảm bảo độ chính xác cao.

Thông thường, servo motor có tốc độ quay rất lớn, có thể lên tới vài nghìn vòng/phút. Tuy nhiên, các khớp robot lại yêu cầu chuyển động chậm, ổn định và có khả năng giữ tải. Nếu sử dụng trực tiếp motor tốc độ thấp sẽ làm tăng chi phí chế tạo và kích thước hệ thống. Vì vậy, giải pháp tối ưu là kết hợp motor tốc độ cao với hộp giảm tốc.

Ngoài chức năng giảm tốc, hộp số còn giúp:

• Khuếch đại mô-men xoắn.
• Ổn định chuyển động.
• Tăng độ chính xác vị trí.
• Giảm tải cho động cơ.
• Tăng tuổi thọ toàn hệ truyền động.

Trong robot công nghiệp, hộp giảm tốc thường được tích hợp tại các khớp trục (Axis 1 → Axis 6), đặc biệt ở cổ tay robot – nơi yêu cầu độ chính xác rất cao.

2. Mục đích của việc tháo lắp hộp giảm tốc

Hộp số giảm tốc về bản chất là một hệ thống bánh răng được lắp ăn khớp với nhau theo đúng tỷ số truyền động và mô-men quay xác định. Tùy vào yêu cầu kỹ thuật mà người ta có thể sử dụng hệ bánh răng thông thường, bánh răng vi sai hay bánh răng hành tinh.

Mục đích chính của việc tháo lắp là để lắp ráp mới, bảo dưỡng định kỳ hoặc sửa chữa khi thiết bị gặp sự cố. Để thực hiện tốt, bạn cần hiểu rõ các thuật ngữ kỹ thuật như: trục nối với motor, trục ra (trục tốc độ chậm), trục vào (trục tốc độ nhanh), tỷ số truyền động…

Khi tiến hành tháo lắp hộp giảm tốc, hai thông số quan trọng nhất cần tính toán chính xác là tốc độ đầu ra và tỷ số truyền. Điều này đảm bảo thiết bị đạt độ chính xác cao và hoạt động hiệu quả sau khi lắp lại.

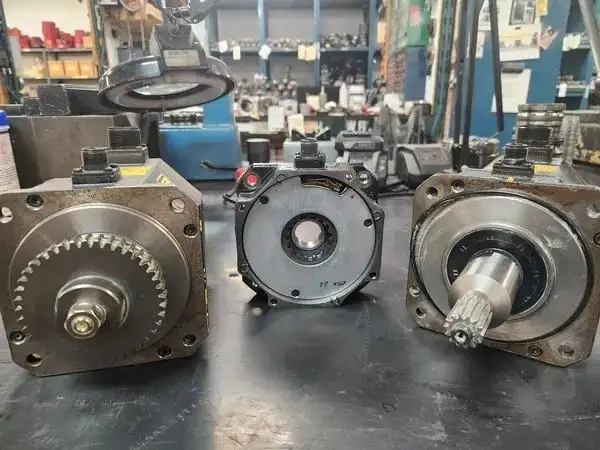

Hộp giảm tốc robot tháo rời trong quá trình bảo dưỡng (Nguồn Internet)

3. Trình tự tháo lắp hộp giảm tốc chuẩn kỹ thuật

Việc thực hiện phải tuân thủ nghiêm ngặt các bước để đảm bảo đúng kết cấu cơ khí ban đầu:

Bước 1: Cố định và xử lý phần ổ lăn

Kết cấu ổ lăn có thể nằm trên trục hoặc vỏ hộp. Quy trình lắp ráp cần đảm bảo lực tác động đều lên vòng bi để tránh tình trạng méo mó hoặc lệch tâm.

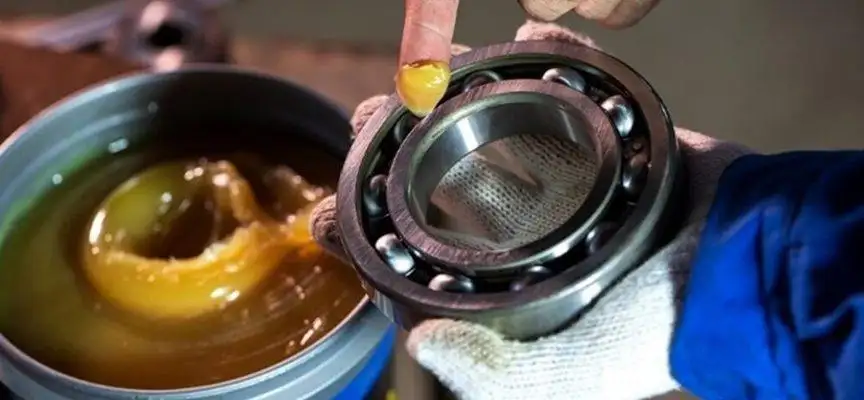

• Lưu ý: Thoa một lớp dầu bôi trơn mỏng lên trục hoặc vỏ hộp trước khi lắp. Tuyệt đối không tác động lực quá mạnh bằng búa trực tiếp vì sẽ làm biến dạng đường lăn của các con lăn bên trong.

Bước 2: Lắp bánh răng và các chi tiết lên trục

Tùy loại hộp số mà bạn lắp bánh răng, bánh đai hoặc khớp nối.

• Mối ghép then: Đây là phương pháp phổ biến để truyền mô-men từ trục đến bánh răng. Bạn cần cạo dũa kích thước then cài sao cho khớp khít hoàn toàn với rãnh, tránh hiện tượng rơ lắc khi vận hành.
• Phương pháp ép và nung nóng: Đối với các mối ghép yêu cầu độ chặt cao, người ta thường dùng lực ép trực tiếp hoặc nung nóng bánh răng trước khi lắp. Nếu chiều dài mayơ lớn hơn đường kính trục, cần có biện pháp khống chế sự dịch chuyển dọc trục theo đúng thiết kế.

Bước 3: Điều chỉnh bánh răng và các khe hở kỹ thuật

Sai số trong quá trình lắp ráp là điều khó tránh khỏi, do đó cần căn chỉnh lại để đạt độ chính xác cao nhất. Khe hở ổ lăn không chuẩn sẽ gây ra hiện tượng máy bị lung lay, trục bị đảo, dao động mạnh và phát ra tiếng ồn lớn.

• Việc điều chỉnh khe hở hợp lý giúp phân bổ tải trọng tốt hơn và tăng độ bền cho ổ lăn. Bạn có thể sử dụng các tấm đệm hoặc nắp ổ lăn để căn chỉnh độ rơ dọc trục sao cho phù hợp nhất.

4. Phân loại và ứng dụng thực tiễn

Mỗi dòng máy công tác sẽ yêu cầu một loại hộp số khác nhau. Thiết bị robot chia sẻ cách phân loại để bạn dễ dàng lựa chọn thiết bị thay thế hoặc bảo trì:

4.1. Phân loại dựa trên cấu tạo bánh răng

• Hộp số bánh răng thẳng: Đơn giản, hiệu suất cao (lên đến 98%), dễ chế tạo và sửa chữa. Tuy nhiên, do các răng tiếp xúc toàn diện cùng lúc nên gây ra tiếng ồn lớn và rung động khi quay ở tốc độ cao.
• Hộp số bánh răng nghiêng: Các răng được cắt theo đường xoắn ốc. Ưu điểm là các răng vào khớp từ từ, giúp truyền động cực kỳ êm ái, chịu được tải trọng lớn hơn bánh răng thẳng nhưng chi phí sản xuất cao hơn.

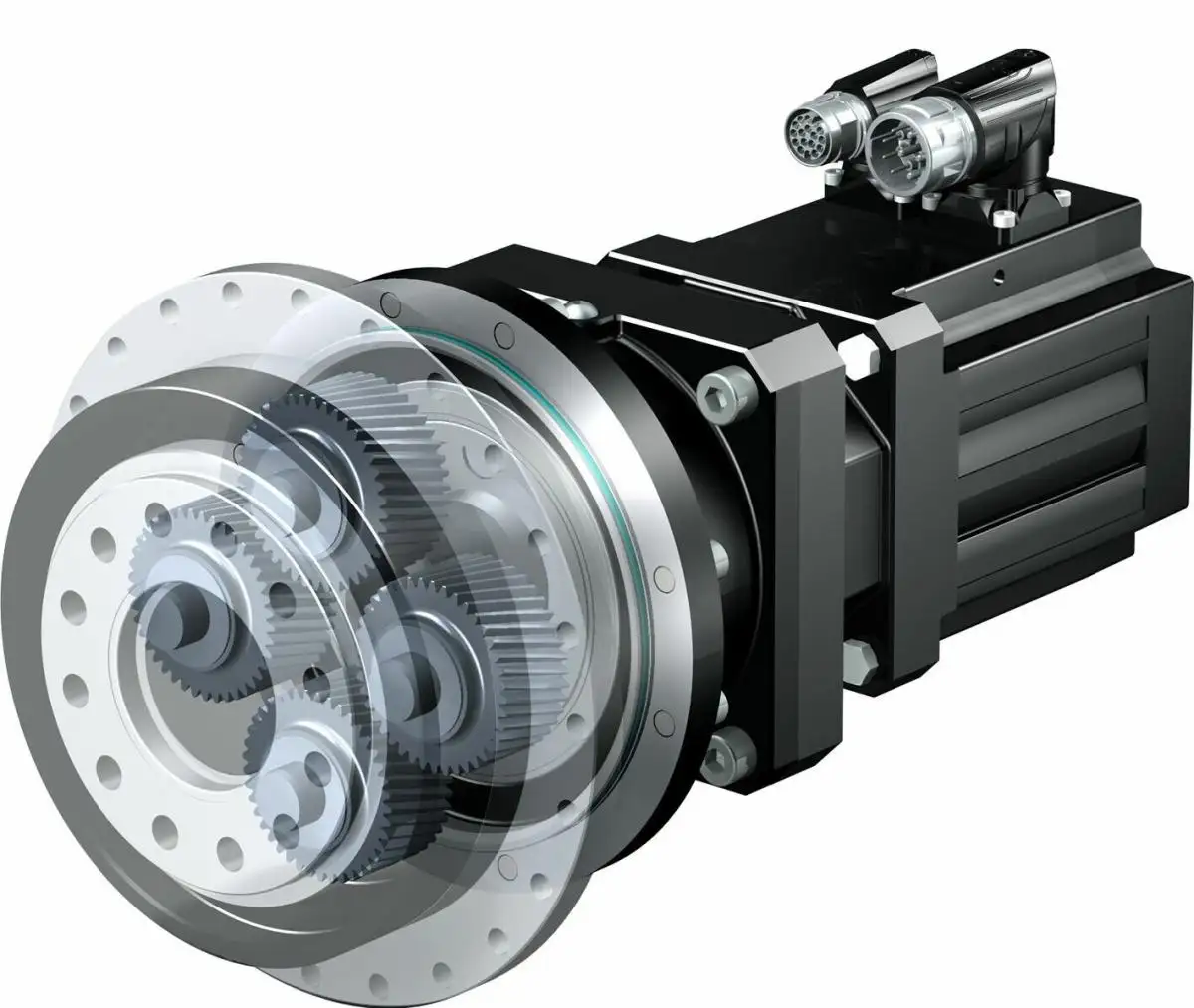

• Hộp số bánh răng hành tinh: Đây là lựa chọn số 1 cho các cánh tay Robot. Nó bao gồm bánh răng mặt trời, các bánh răng hành tinh và vành răng ngoài. Ưu điểm vượt trội là tỷ số truyền cực lớn trong một kích thước vô cùng nhỏ gọn.

4.2. Phân loại theo cấp giảm tốc

• 1 cấp: Tỷ số truyền thấp (thường i < 10). Cấu tạo đơn giản, dễ tháo lắp và bảo dưỡng.
• 2 – 3 cấp: Sử dụng khi cần tốc độ đầu ra rất chậm. Các bộ bánh răng được xếp chồng lên nhau, đòi hỏi quy trình tháo lắp phức tạp và yêu cầu độ đồng tâm cao giữa các cấp.

5. Ứng dụng thực tế của hộp số giảm tốc trong các ngành công nghiệp

Hộp số giảm tốc không chỉ hiện diện trong nhà máy mà còn ở khắp nơi trong đời sống:

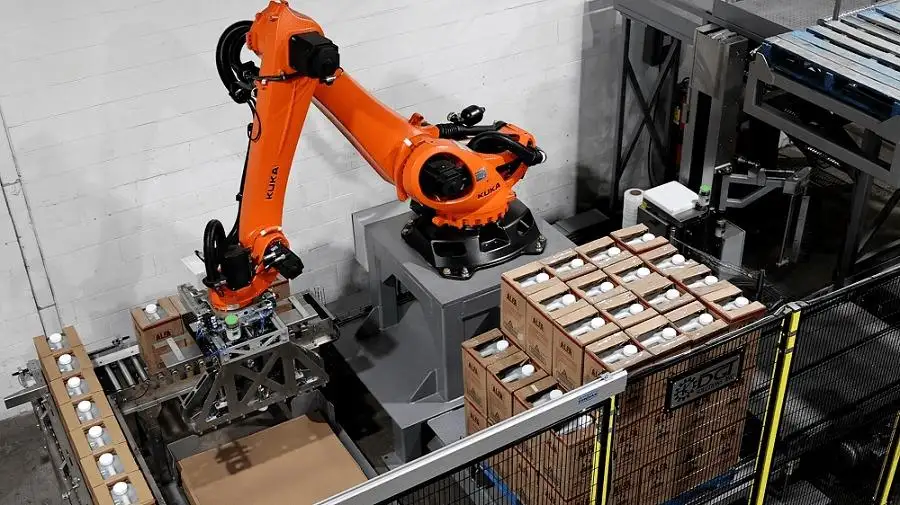

• Ngành tự động hóa: Trong các khớp nối của robot công nghiệp, hộp giảm tốc giúp cánh tay robot di chuyển chính xác đến từng milimet với mô-men xoắn cực lớn.
• Ngành xây dựng: Sử dụng trong các hệ thống băng tải đất đá, máy trộn bê tông, máy nghiền đá cỡ lớn tại các mỏ khai khoáng.
• Sản xuất hàng tiêu dùng: Hệ thống dây chuyền đóng gói bao bì, máy khuấy thực phẩm, máy sản xuất giấy và in ấn.
• Đời sống dân dụng: Motor cửa cuốn tự động, động cơ xe máy, và cả các bộ truyền động siêu nhỏ trong đồng hồ treo tường.

6. Hướng dẫn bảo trì và sửa chữa chuyên sâu để tối ưu tuổi thọ

Theo kinh nghiệm từ Thiết bị robot, 80% các sự cố hộp số bắt nguồn từ việc bảo trì không đúng cách. Hãy tuân thủ các quy tắc sau:

• Kiểm tra dầu bôi trơn: Hãy coi dầu nhớt là “máu” của hộp số. Bạn cần kiểm tra mức dầu qua mắt thăm định kỳ hàng tuần. Nếu dầu có màu đen hoặc lẫn mạt sắt, phải thay thế ngay.
• Lắng nghe tiếng động: Kỹ thuật viên kinh nghiệm thường sử dụng ống nghe kỹ thuật để phát hiện sớm các tiếng “rào rào” từ vòng bi hoặc tiếng “cạch cạch” từ bánh răng bị mẻ.
• Theo dõi nhiệt độ: Sử dụng súng đo nhiệt hồng ngoại tại các vị trí gối đỡ vòng bi. Nếu nhiệt độ vượt quá, cần dừng máy để kiểm tra nguyên nhân.

Kết luận

Bài viết này đã cung cấp quy trình kỹ thuật chuyên sâu về việc tháo lắp hộp giảm tốc dựa trên kinh nghiệm và trải nghiệm từ Thiết bị robot. Việc thực hiện đúng trình tự không chỉ giúp bạn làm chủ thiết bị mà, còn đảm bảo hệ thống sản xuất luôn vận hành ổn định. Nếu gặp bất kỳ khó khăn nào trong quá trình thực hiện, đừng ngần ngại liên hệ với Thiết Bị Robot để được tư vấn kịp thời.

Nếu bạn muốn tìm hiểu thêm hoặc cần tư vấn giải pháp hộp số phù hợp cho robot công nghiệp, liên hệ với Thiết Bị Robot để được hỗ trợ chi tiết.
