Điều khiển động cơ servo là giải pháp cốt lõi đảm bảo sự chính xác tuyệt đối cho hệ thống cánh tay robot và máy CNC trong dây chuyền sản xuất hiện đại. Thay vì các động cơ điện thông thường, công nghệ DC Servo cho phép kiểm soát thông minh các thông số vị trí, tốc độ và mô-men xoắn để tối ưu hóa hiệu suất vận hành.
1. Tổng quan về hệ thống điều khiển động cơ Servo
Điều khiển động cơ servo là thuật ngữ chỉ quá trình sử dụng các thuật toán và thiết bị điện tử để kiểm soát chính xác các thông số vận hành của động cơ DC Servo. Khác với các loại động cơ thông thường chỉ quay khi có điện, động cơ servo “biết” mình đang đứng ở đâu, quay với tốc độ bao nhiêu và cần bao nhiêu lực để dừng lại đúng điểm đích.
Tầm quan trọng trong công nghiệp:
Nhờ khả năng phản hồi thời gian thực, công nghệ này trở thành trái tim của các hệ thống sản xuất. Từ việc lắp ráp những linh kiện điện tử siêu nhỏ đến việc vận hành các dây chuyền đóng gói khổng lồ, động cơ DC Servo mang lại sự ổn định và độ tin cậy tuyệt đối. Sự phát triển của các bộ vi xử lý tốc độ cao đã giúp việc điều khiển trở nên dễ dàng và tinh vi hơn bao giờ hết.
2. Giải mã cấu tạo và nguyên lý hoạt động
Để học cách điều khiển động cơ servo, trước tiên chúng ta cần hiểu rõ “bộ máy” này được vận hành như thế nào. Một hệ thống DC Servo điển hình là sự kết hợp hoàn hảo giữa cơ khí chính xác và điện tử điều khiển.

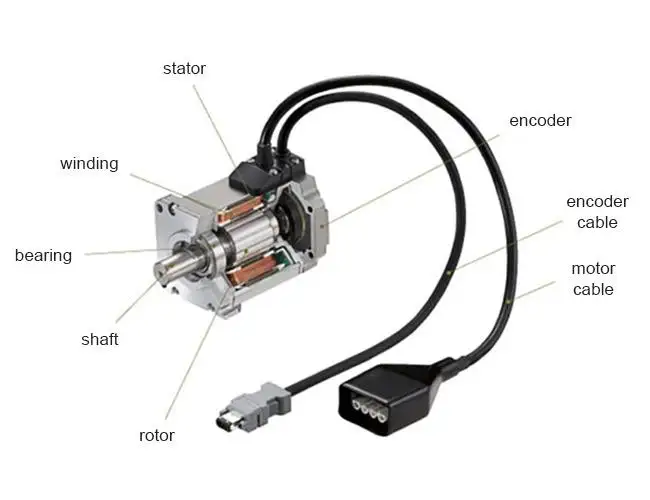

2.1. Cấu tạo chi tiết
Một bộ Servo Motor không đứng độc lập mà bao gồm ba thành phần cốt lõi:
- Động cơ DC (DC Motor): Đóng vai trò là nguồn động lực chính, chuyển đổi điện năng thành cơ năng. Đây là thành phần tạo ra tốc độ quay cơ bản.

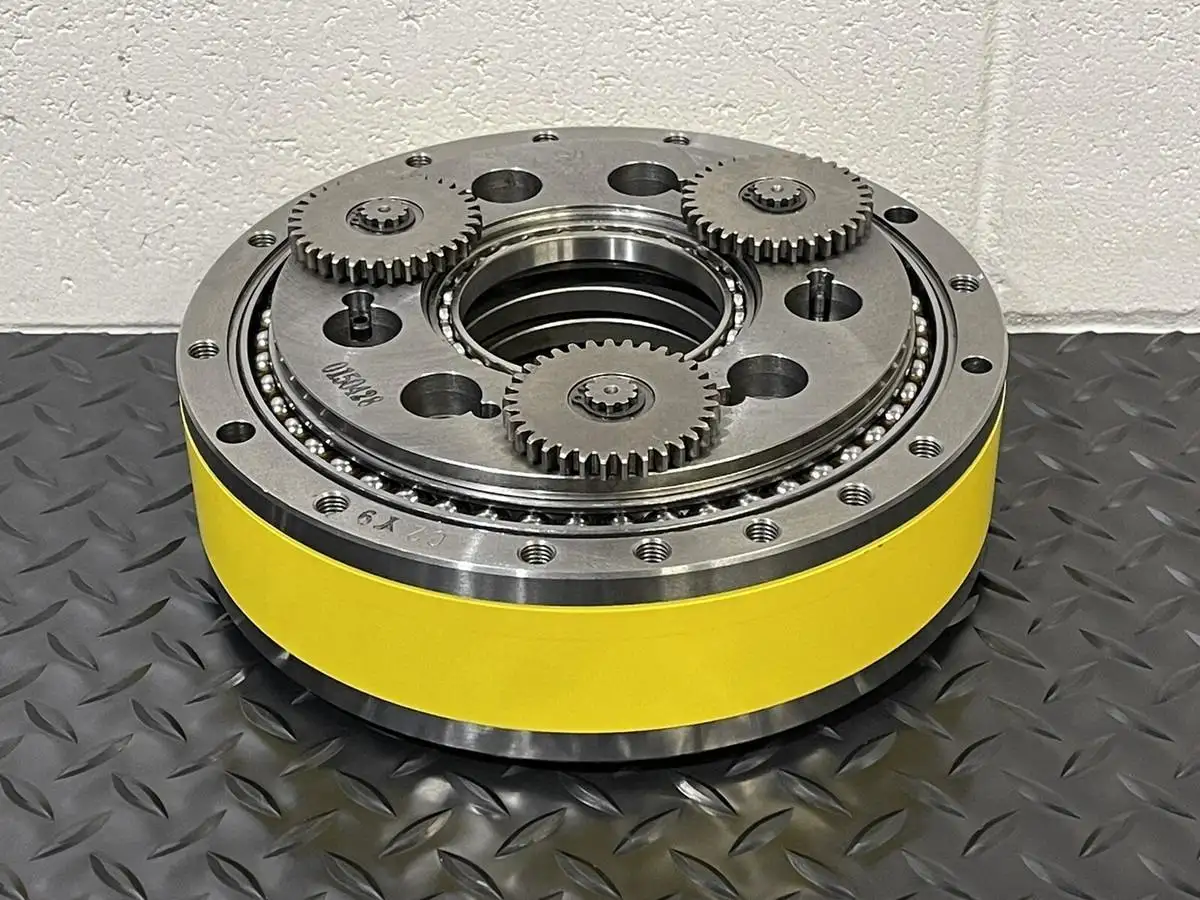

- Hộp giảm tốc (Gearbox): Các bánh răng được thiết kế tỉ mỉ để giảm tốc độ quay từ động cơ nhưng lại tăng mô-men xoắn (lực kéo). Điều này cho phép động cơ điều khiển được những tải trọng nặng với độ chính xác cực cao.
- Biến trở phản hồi (Potentiometer/Encoder): Nó đo lường góc quay của trục và gửi tín hiệu điện áp về bộ điều khiển để báo cáo vị trí hiện tại.
Ngoài ra, các hệ thống cao cấp còn tích hợp thêm bộ điều khiển PID và cảm biến góc để tối ưu hóa hiệu suất.
2.2. Nguyên lý phản hồi vòng kín (Closed-loop Control)
Đây là bí mật lớn nhất của công nghệ servo. Thay vì chỉ ra lệnh “hãy quay đi”, hệ thống điều khiển sẽ thực hiện quy trình:
- Nhận lệnh: Người dùng yêu cầu động cơ quay đến góc 90°.
- So sánh: Bộ điều khiển xem vị trí hiện tại (ví dụ 0°).
- Hành động: Cấp điện để động cơ quay.
- Phản hồi: Biến trở liên tục gửi tín hiệu vị trí về. Khi đạt đến 90°, bộ điều khiển lập tức ngắt điện hoặc đảo chiều để hãm động cơ lại chính xác tại điểm đó.
3. Các phương pháp điều khiển động cơ DC Servo phổ biến
Để vận hành một hệ thống tự động hóa, các kỹ sư thường tập trung vào ba chế độ điều khiển chính tùy theo mục đích sử dụng.
3.1. Điều khiển vị trí (Position Control)
Đây là ứng dụng phổ biến nhất. Mục tiêu là đưa trục động cơ đến một góc quay hoặc vị trí xác định.
- Cơ chế: Bộ điều khiển phân tích xung tín hiệu đầu vào để xác định đích đến.
- Ứng dụng: Cánh tay robot gắp sản phẩm, máy in 3D di chuyển đầu in, hoặc các hệ thống khóa cửa tự động.
3.2. Điều khiển tốc độ (Velocity Control)
Trong chế độ này, chúng ta không quan tâm động cơ đứng ở đâu mà quan tâm nó quay nhanh hay chậm bao nhiêu vòng/phút (RPM).
- Kỹ thuật PWM: Phương pháp Điều chế độ rộng xung (Pulse Width Modulation) được sử dụng để điều chỉnh điện áp trung bình cấp cho động cơ. Độ rộng xung càng lớn, động cơ quay càng nhanh.
- Ứng dụng: Băng tải trong nhà máy, nơi cần duy trì tốc độ ổn định bất kể tải trọng hàng hóa bên trên nặng hay nhẹ.
3.3. Điều khiển mô-men xoắn (Torque Control)
Chế độ này tập trung vào lực mà động cơ tạo ra.
- Cơ chế: Hệ thống điều chỉnh dòng điện chạy qua cuộn dây của động cơ. Dòng điện tỉ lệ thuận với mô-men xoắn.
- Ứng dụng: Máy siết ốc tự động (cần lực siết vừa đủ để không làm hỏng ren), hoặc các hệ thống nâng hạ vật nặng cần duy trì lực giữ ổn định.
4. Ứng dụng thực tế của động cơ servo
Công nghệ điều khiển động cơ servo đã len lỏi vào mọi ngóc ngách của nền sản xuất hiện đại.

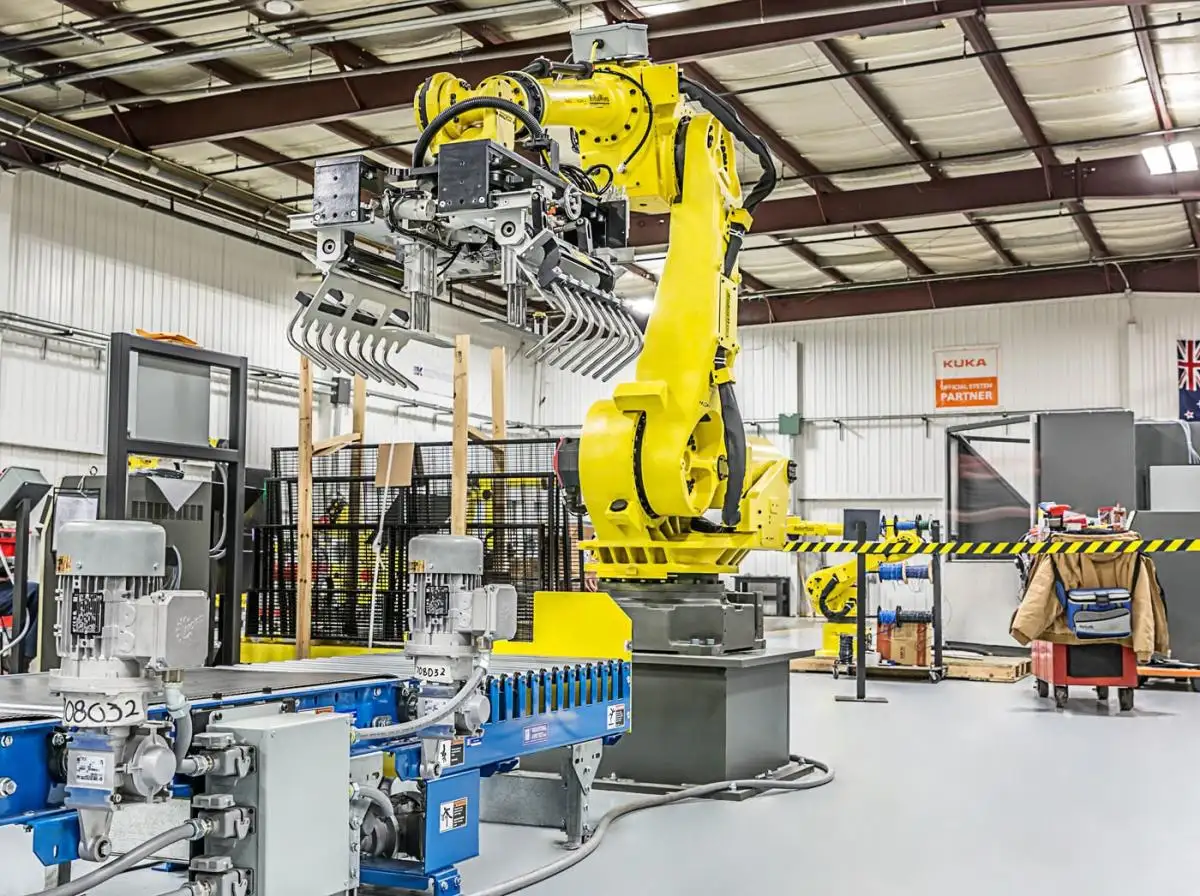

4.1. Robot công nghiệp và Cánh tay Robot
Trong các nhà máy ô tô hay điện tử, các robot servo đa chức năng thực hiện các nhiệm vụ hàn, sơn và lắp ráp. Nhờ động cơ DC servo, các khớp nối của robot có thể di chuyển cực kỳ linh hoạt, mượt mà và có khả năng lặp lại hàng triệu lần với sai số gần như bằng không.

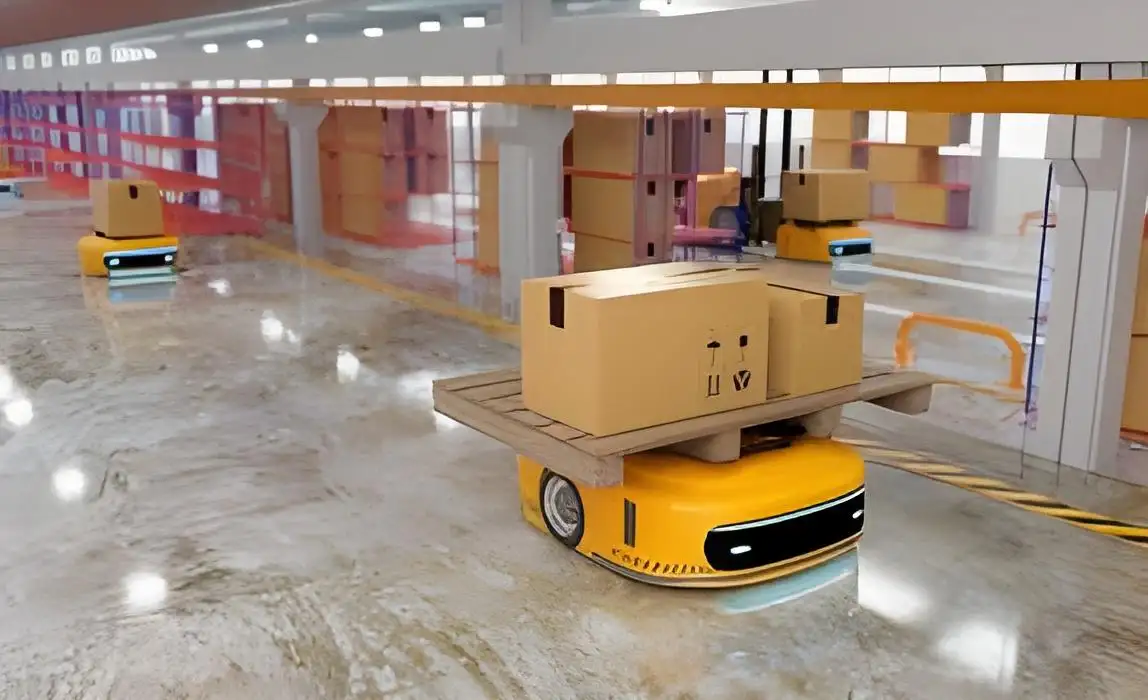

4.2. Hệ thống tự vận hành (AGV) và IoT
Các xe tự hành trong kho hàng (AGV) sử dụng động cơ servo để lái và di chuyển. Kết hợp với cảm biến thông minh và trí tuệ nhân tạo (AI), hệ thống này có thể tự tìm đường, tránh vật cản và tối ưu hóa lộ trình vận chuyển hàng hóa.
5. Thiết kế và Lập trình: Biến lý thuyết thành hành động
Để hiện thực hóa một dự án, bạn cần quan tâm đến cả phần cứng (mạch điện) và phần mềm (thuật toán).
5.1. Thiết kế mạch điều khiển
- Mạch PWM: Cần thiết kế để chịu được dòng điện khởi động lớn và giảm thiểu nhiễu điện từ.
- Tích hợp cảm biến: Các chân tín hiệu phản hồi từ Encoder/Biến trở phải được cách ly và chống nhiễu tốt để đảm bảo dữ liệu gửi về bộ xử lý là chính xác tuyệt đối.

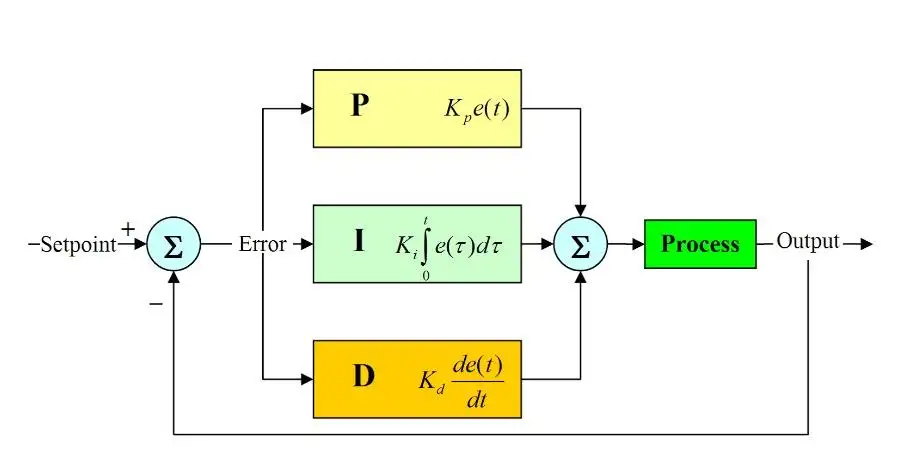

5.2. Thuật toán PID
Để việc điều khiển động cơ servo không bị rung lắc hay quá đà (overshoot), các kỹ sư sử dụng thuật toán PID:
- P (Proportional – Tỷ lệ): Tạo ra lực điều chỉnh tỉ lệ với sai số hiện tại.
- I (Integral – Tích phân): Loại bỏ sai số xác lập trong thời gian dài.
- D (Derivative – Vi phân): Dự đoán sai số tương lai để hãm động cơ lại kịp lúc.
6. Địa chỉ cung cấp linh kiện robot uy tín
Khi đã nắm vững kỹ thuật điều khiển động cơ servo, việc lựa chọn một đối tác cung ứng linh kiện chất lượng là bước đi tiếp theo để hiện thực hóa các giải pháp tự động hóa. Thiết bị Robot tự hào là đơn vị cung cấp linh kiện robot uy tín hàng đầu tại Việt Nam.
Chúng tôi chuyên phân phối đa dạng các dòng sản phẩm chất lượng cao như:
- Tay kẹp: Các thiết bị đầu cuối cho robot công nghiệp.
- Linh kiện tự động hóa: Đầy đủ các thiết bị hỗ trợ cho hệ thống servo và điều khiển.
Với phạm vi cung ứng rộng khắp trên toàn quốc, THIETBIROBOT cam kết mang đến cho khách hàng những linh kiện chính hãng từ các nhà sản xuất đáng tin cậy. Chúng tôi không chỉ bán sản phẩm mà còn tận dụng kinh nghiệm chuyên môn sâu rộng để hỗ trợ kỹ thuật một cách hiệu quả nhất cho quý khách.
Kết luận
Điều khiển động cơ servo đóng một vai trò không thể thay thế trong bức tranh tổng thể của ngành tự động hóa hiện đại. Việc liên tục cập nhật công nghệ và lựa chọn những đơn vị cung cấp linh kiện uy tín như Thiết bị Robot chính là chìa khóa để doanh nghiệp vươn lên dẫn đầu trong kỷ nguyên công nghệ mới.
Nếu bạn muốn tìm hiểu thêm hoặc cần tư vấn giải pháp hộp số phù hợp cho robot công nghiệp, liên hệ với Thiết Bị Robot để được hỗ trợ chi tiết.
