Bạn có biết rằng hơn 70% các sự cố hỏng hóc tại khớp cánh tay robot đều bắt nguồn từ việc vi phạm các điều kiện bôi trơn hộp giảm tốc? Những dấu hiệu dễ nhận thấy như nhiệt độ tăng cao, tiếng ồn bất thường hay hiệu suất sụt giảm chính là lời ‘cảnh báo’ nghiêm trọng về việc quản lý mức dầu sai lệch.
Thấu hiểu được tầm quan trọng của công tác bảo trì, bài viết này chúng tôi sẽ cung cấp cho bạn những quy chuẩn thiết yếu về định mức dầu bôi trơn, giúp hệ thống robot luôn vận hành trong trạng thái an toàn, bền bỉ và tối ưu nhất.
1. Tầm quan trọng của việc bôi trơn hộp giảm tốc đối với robot công nghiệp
Hộp giảm tốc là thiết bị trung gian điều phối tốc độ giữa động cơ và các bộ phận làm việc trong dây chuyền. Để hệ thống bánh răng ăn khớp mượt mà ở cường độ cao, dầu bôi trơn hộp giảm tốc (dầu bánh răng) là thành phần bắt buộc. Dầu không chỉ làm giảm ma sát các khớp mà còn đóng vai trò là chất làm mát, hấp thụ nhiệt năng sinh ra và tản ra vỏ hộp. Ngoài ra, dầu còn giúp làm kín các khe hở, ngăn chặn oxy hóa và cuốn trôi các mạt sắt phát sinh về đáy hộp.
Để duy trì điều kiện bôi trơn hộp giảm tốc ở trạng thái lý tưởng, kỹ sư cần quan sát và căn cứ sát sao vào hai biến số quan trọng:
- Tốc độ chậm và tải trọng lớn: Đòi hỏi loại dầu có độ nhớt cao để tạo ra màng dầu bền vững, không bị phá vỡ dưới áp lực cực lớn tại các trục cơ sở.
- Tốc độ nhanh và tải trọng nhỏ: Ưu tiên dầu có độ nhớt thấp để giảm lực cản nội bộ, giúp cánh tay robot chuyển động thanh thoát và tản nhiệt hiệu quả hơn.
Tại Việt Nam, với nhiệt độ trung bình từ 10 – 40°C, dầu bôi trơn thường phát huy ưu thế tuyệt vời trong việc bảo vệ bề mặt răng số. Tuy nhiên, ở các vị trí gối đỡ độc lập hoặc máy nghiền thùng quay, chúng ta buộc phải dùng mỡ để đảm bảo độ bám dính. Dù dùng dầu hay mỡ, việc tuân thủ quy trình kiểm tra định kỳ luôn là yếu tố quyết định để bảo vệ hệ thống truyền động.

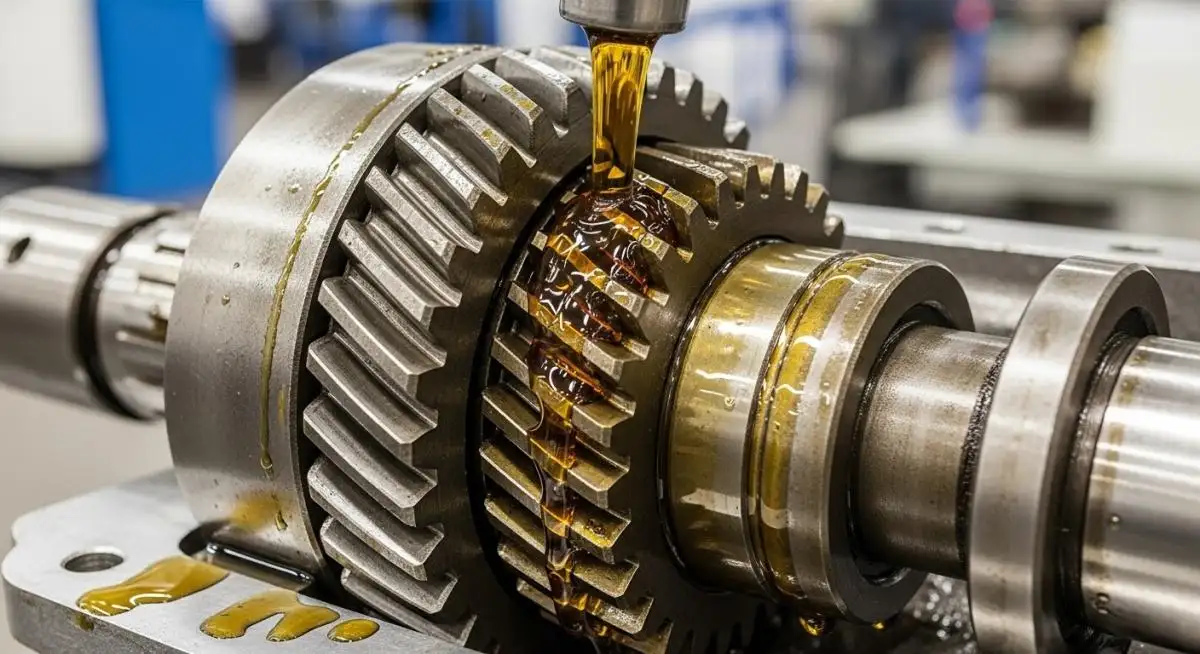

2. Tiêu chuẩn mức dầu trong quy trình bôi trơn hộp giảm tốc
Xác định mức dầu chính xác là quy trình cốt lõi để duy trì điều kiện bôi trơn lý tưởng. Việc thiếu dầu gây “cháy” bánh răng, trong khi thừa dầu lại làm tăng nhiệt độ và gây rò rỉ phá hỏng linh kiện điện tử.
2.1. Mức dầu thấp nhất (Min)
Dầu phải đạt ngưỡng tối thiểu để đảm bảo mọi chi tiết đều được tiếp cận chất bôi trơn:
- Hộp giảm tốc khai triển, đồng trục: Dầu phải ngập tối thiểu chiều cao chân răng của bánh răng nhỏ nhất bị dẫn.
- Hộp số trục vít (trục vít đặt dưới): Dầu phải ngập hoàn toàn chiều cao phần ren của trục vít.
- Hộp số bánh răng nón trụ: Dầu cần ngập hết bề rộng của bánh răng nón bị dẫn.
2.2. Mức dầu cao nhất (Max)
Đổ dầu quá đầy là sai lầm phổ biến gây cản trở chuyển động và phá hỏng phớt chặn:
- Giới hạn: Mức dầu không nên vượt quá 1/3 đến 1/6 bán kính bánh răng lớn nhất.
- Trục vít: Không cao hơn tâm viên bi (con lăn) dưới cùng của hệ thống vòng bi.
Thông thường, khoang chứa chỉ nên đầy khoảng 1/3 dung tích. Khi vận hành, cơ chế vung té tự nhiên sẽ đưa dầu bao phủ toàn bộ các chi tiết cần thiết.

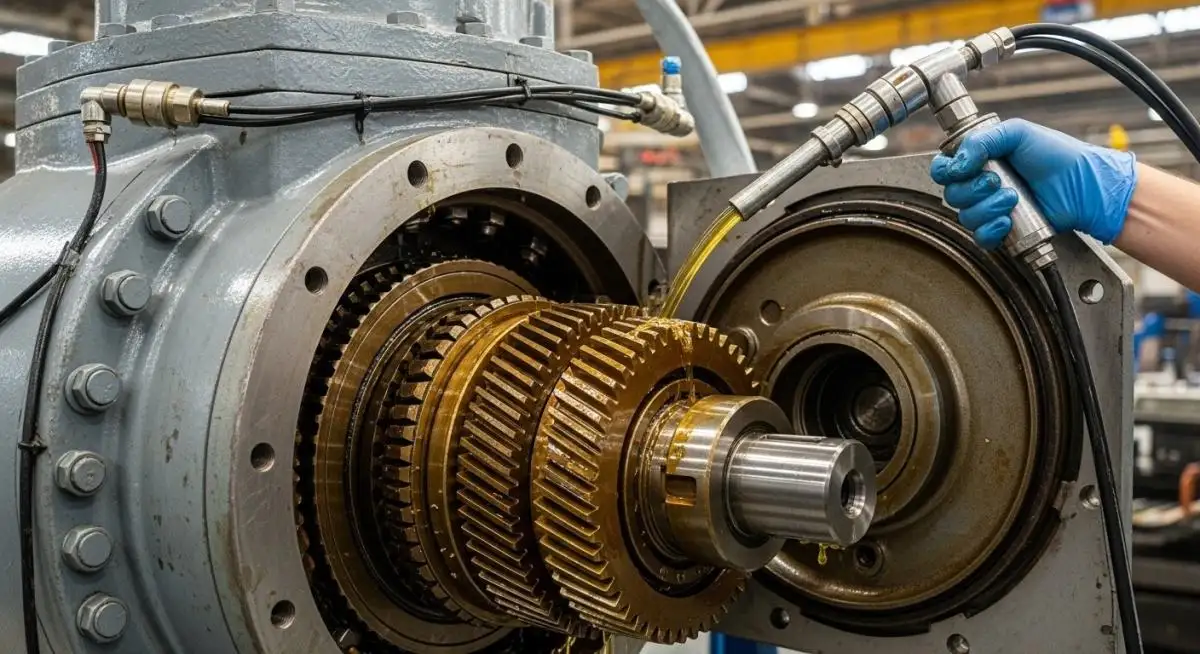

3. Quy trình kiểm tra và thay dầu bôi trơn hộp giảm tốc định kỳ
Duy trì việc kiểm tra định kỳ là bước không thể thiếu để đảm bảo hệ thống truyền động của robot luôn ổn định.
Kiểm tra mức dầu: Luôn tham khảo hướng dẫn của nhà sản xuất robot. Hãy vận hành máy vài phút cho dầu ấm, sau đó dừng lại để dầu lắng xuống rồi mới đo qua que thăm hoặc kính thăm dầu. Mức dầu đạt tiêu chuẩn là nằm chính xác giữa hai vạch đánh dấu.
Quy trình thay dầu:
- Xả dầu cũ khi máy còn ấm để mang theo tối đa cặn bẩn và mạt kim loại ra ngoài.
- Kiểm tra phớt chặn dầu, nếu có dấu hiệu nứt hoặc cứng do nhiệt thì cần thay mới ngay.
- Châm dầu mới đúng loại qua phễu sạch đến vạch Max.
- Vận hành thử và kiểm tra rò rỉ tại các vị trí bu lông xả đáy.

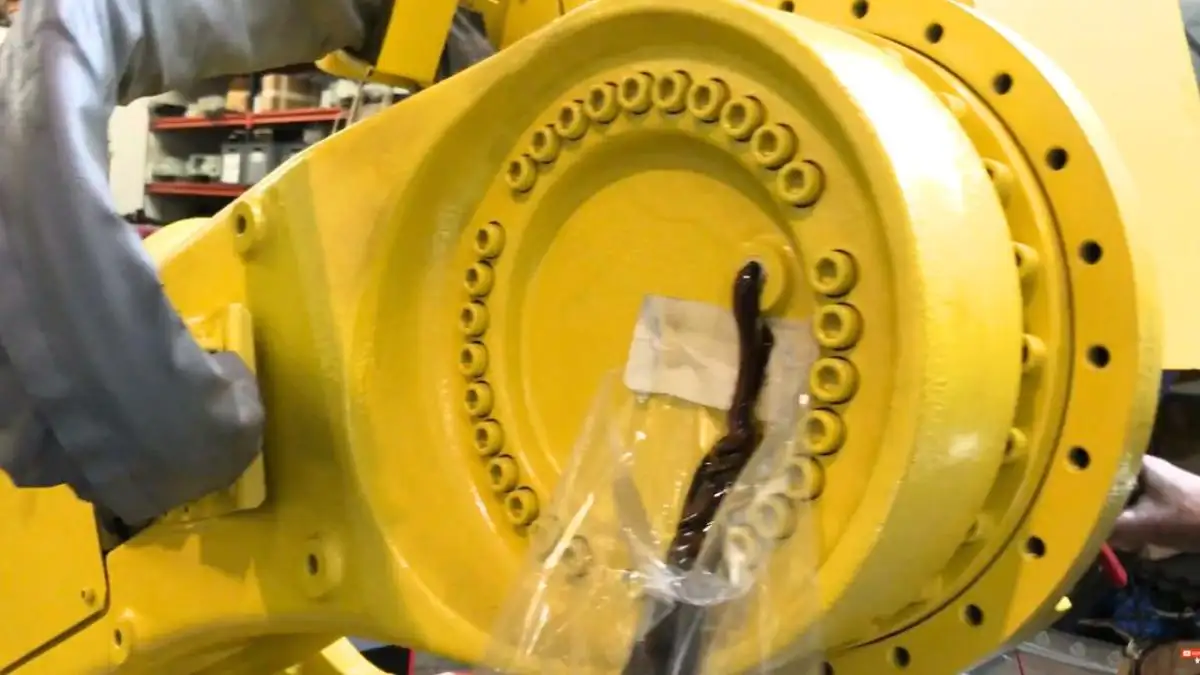

4. Xử lý rò rỉ dầu ảnh hưởng đến việc bôi trơn hộp giảm tốc
Rò rỉ dầu là vấn đề thường trực làm gián đoạn điều kiện bôi trơn, gây tiêu tốn chi phí và nguy hiểm cho robot.
- Nguyên nhân: Phớt chặn dầu bị mài mòn, gioăng cao su lão hóa do nhiệt, hoặc bu lông vỏ hộp bị lỏng do rung động kéo dài của cánh tay robot. Đặc biệt, nếu lỗ thông hơi bị tắc, áp suất bên trong tăng cao khi máy nóng sẽ đẩy dầu trào ra ngoài qua các điểm yếu nhất.
- Cách khắc phục: Cần vệ sinh sạch vỏ hộp để tìm chính xác điểm thấm dầu. Tiến hành thay thế phớt/gioăng chính hãng và siết chặt hệ thống bu lông theo tiêu chuẩn kỹ thuật. Việc bảo trì thường xuyên giúp phát hiện sớm các dấu hiệu này, đảm bảo quy trình bôi trơn không bị ngắt quãng.
5. Danh mục các loại dầu mỡ robot tại Thiết Bị Robot
Để đạt hiệu quả bôi trơn tối đa cho các dòng robot FANUC, ABB, KUKA hay YASKWA, việc sử dụng đúng mã sản phẩm chuyên dụng là vô cùng quan trọng. Tại Thiết Bị Robot, chúng tôi cung cấp các giải pháp tối ưu:

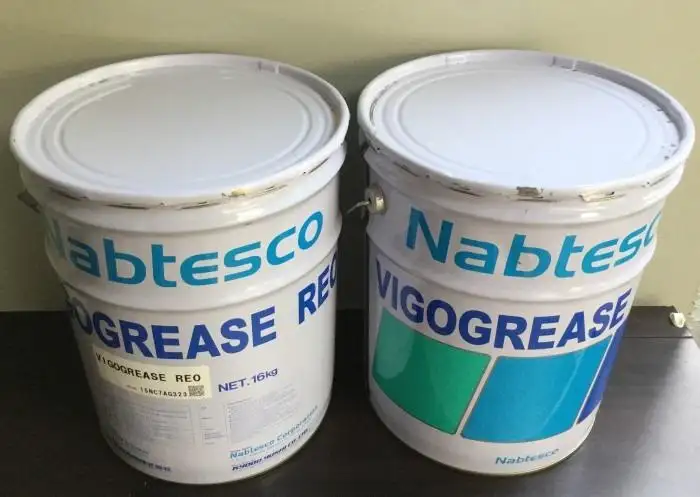

- Mỡ Vigo Grease RE0: Chuyên dụng cho hộp giảm tốc robot tải trọng nặng, khả năng chịu tải cực áp ưu việt.
- Mỡ Molywhite RE No.00: Mỡ Lithium gốc dầu khoáng, lý tưởng cho các trục robot yêu cầu vận hành êm ái.
- Mỡ Harmonic SK-1A & 4B No.2: Bộ đôi hoàn hảo cho bộ truyền động Harmonic, đảm bảo độ chính xác vị trí tuyệt đối.
6. Giải đáp thắc mắc kỹ thuật về bôi trơn hộp giảm tốc robot
Nhiều kỹ sư thường hỏi liệu có thể dùng chung một loại mỡ cho tất cả các trục robot không? Câu trả lời là không nên, vì mỗi trục có đặc thù tải trọng và tốc độ khác nhau. Việc dùng sai loại mỡ có thể gây nóng máy hoặc làm hỏng bộ truyền động Harmonic đắt tiền. Ngoài ra, nhiệt độ quá cao và mạt sắt không được vệ sinh là hai tác nhân chính làm hỏng điều kiện bôi trơn hộp giảm tốc nhanh nhất.
Kết luận
Qua bài viết này, chúng tôi hy vọng bạn đã có cái nhìn toàn diện về kỹ thuật kiểm soát định mức dầu mỡ cũng như các tiêu chuẩn bôi trơn hộp giảm tốc dành riêng cho robot công nghiệp. Việc tuân thủ nghiêm ngặt các quy tắc bảo trì không chỉ giúp hệ thống vận hành bền bỉ, êm ái mà còn là giải pháp tối ưu để bảo vệ tài sản và nâng cao hiệu suất sản xuất cho doanh nghiệp.
Nếu bạn muốn tìm hiểu thêm hoặc cần tư vấn giải pháp hộp số phù hợp cho robot công nghiệp, liên hệ với Thiết Bị Robot để được hỗ trợ chi tiết.
