Xử lý lỗi pin robot Mitsubishi và hướng dẫn thay pin an toàn

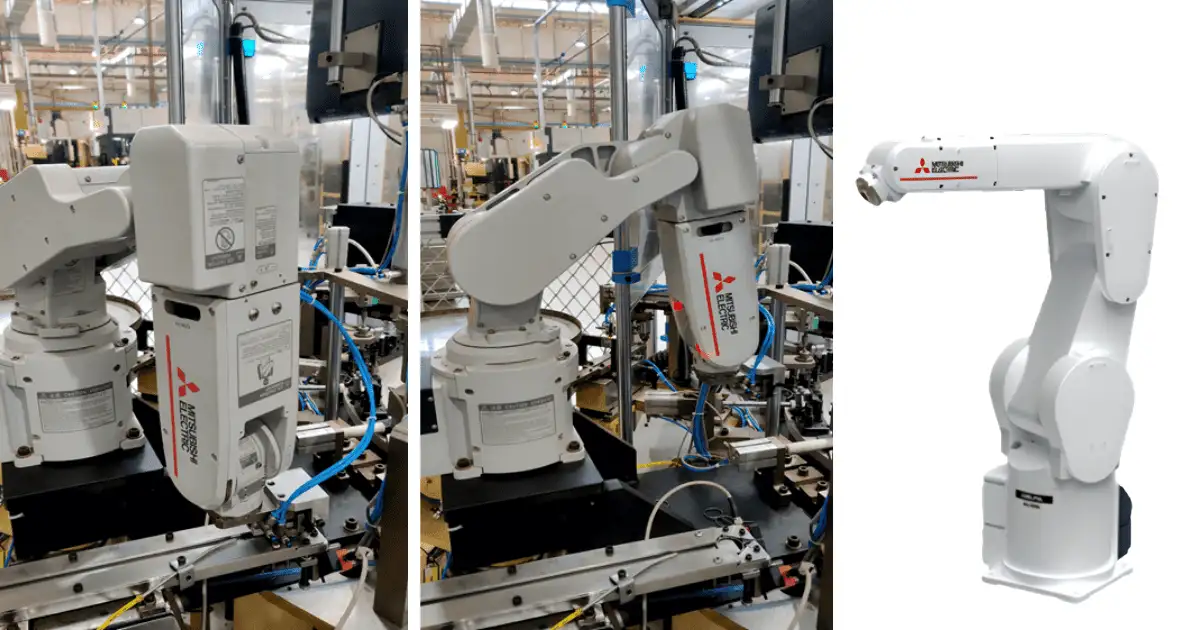

Cánh tay robot Mitsubishi (đặc biệt là các dòng phổ biến như RV-F, RV-FR series 6 bậc tự do hay RH-CH/FR-D series robot SCARA) đóng vai trò then chốt trong tự động hóa, nhưng sự cố tụt điện áp pin nuôi nguồn có thể làm sập bộ nhớ encoder và tê liệt dây chuyền sản xuất.

Chủ động xử lý lỗi pin robot Mitsubishi là cực kỳ quan trọng; nếu chậm trễ, dữ liệu gốc (Origin Data/Mastering) sẽ biến mất khi mất nguồn, gây tốn kém thời gian và chi phí phục hồi. Bài viết dưới đây hướng dẫn nhận biết mã lỗi, quy trình thay pin an toàn và cập nhật giá pin chính hãng giúp máy vận hành ổn định.

1. Vai trò của pin nuôi nguồn (Backup Battery) trên robot Mitsubishi

Pin nuôi nguồn trên cánh tay robot công nghiệp không phục vụ mục đích truyền động cho motor mà có chức năng duy trì dữ liệu vị trí tuyệt đối của các bộ mã hóa vòng quay (Absolute Encoder) và lưu giữ bộ nhớ tạm thời của bộ điều khiển trung tâm (Controller).

Dòng pin chuyên dụng trang bị cho hệ thống robot Mitsubishi là dòng pin Lithium Thionyl Chloride (Li-SOCl₂) với mức điện áp danh định 3.6V.

Dòng pin này sở hữu những đặc tính vật lý vượt trội: mật độ năng lượng cực cao, dải nhiệt độ hoạt động rộng (từ -55°C đến +85°C), và đặc biệt là độ tự xả cực thấp (dưới 1% mỗi năm). Nhờ đó, tuổi thọ pin có thể kéo dài liên tục từ 2 đến 3 năm ngay cả khi máy không cấp nguồn thường xuyên.

Trên một hệ thống robot Mitsubishi hoàn chỉnh, pin nuôi nguồn thường được bố trí ở hai khu vực riêng biệt:

• Pin trên thân cánh tay robot (Robot Arm Battery): Nằm gọn bên trong nắp đế (base unit) hoặc cánh tay, nối trực tiếp với encoder của các trục động cơ servo nhằm ghi nhớ góc quay tuyệt đối của từng khớp.
• Pin trên bộ điều khiển (Controller Battery): Nằm trong các tủ điều khiển, có nhiệm vụ nuôi bộ nhớ RAM, lưu trữ chương trình chạy máy, các tham số cài đặt hệ thống và dữ liệu nhật ký vận hành.

Nếu pin cạn kiệt mà không kịp xử lý lỗi pin robot Mitsubishi, toàn bộ tọa độ cơ sở bị xóa sạch, robot bị khóa cứng kèm chuỗi cảnh báo khẩn cấp. Lúc này, doanh nghiệp sẽ phải tốn kém rất nhiều chi phí thuê chuyên gia để hiệu chuẩn và cài đặt lại điểm gốc.

Do đó, kế hoạch định kỳ kiểm tra và chuẩn bị phương án xử lý lỗi pin robot Mitsubishi luôn là ưu tiên hàng đầu trong công tác bảo trì phòng ngừa.

Đọc thêm: Pin nuôi nguồn là gì? Ứng dụng ra sao trong hệ robot tự động hóa?

2. Các dấu hiệu cần thay pin robot Mitsubishi & mã lỗi thường gặp

Việc phát hiện sớm các bất thường là yếu tố quyết định giúp công tác xử lý lỗi pin robot Mitsubishi diễn ra mà không làm gián đoạn kế hoạch sản xuất.

2.1. Dấu hiệu cần thay pin robot Mitsubishi qua cảnh báo hệ thống

Người vận hành có thể dễ dàng nhận biết dấu hiệu cần thay pin robot Mitsubishi thông qua hai cơ chế cảnh báo trực quan:

• Đèn LED cảnh báo trên mặt tủ điều khiển: Khi điện áp sụt dưới ngưỡng an toàn (3.1V – 3.2V), đèn báo trạng thái BATTERY trên bảng điều khiển trung tâm sẽ bắt đầu nhấp nháy màu đỏ hoặc chuyển hẳn sang màu đỏ tĩnh.
• Cảnh báo trên màn hình Teaching Pendant: Khi kết nối tay dạy (thiết bị điều khiển cầm tay), màn hình sẽ bật cửa sổ pop-up thông báo trạng thái Battery Low kèm theo các mã lỗi chi tiết. Đây là dấu hiệu cần thay pin robot Mitsubishi rõ ràng nhất mà kỹ thuật viên tuyệt đối không được bỏ qua.

2.2. Bảng tra cứu mã lỗi pin phổ biến cần xử lý khẩn cấp

Khi hệ thống hiển thị mã cảnh báo, bạn cần đối chiếu ngay với bảng mã lỗi dưới đây để xác định chính xác vị trí cần can thiệp:

2.3. Thời điểm lý tưởng để thay pin

Thời điểm lý tưởng nhất để xử lý lỗi pin robot Mitsubishi là ngay khi các mã cảnh báo điện áp thấp (H7500, H7510) vừa xuất hiện. Thông thường, tụ điện dự phòng trên bo mạch chỉ có thể duy trì dữ liệu thêm từ vài ngày đến tối đa 1–2 tuần tùy vào nhiệt độ môi trường.

Sai lầm lớn nhất của nhiều nhà xưởng xử lý lỗi pin robot Mitsubishi là tắt máy bước vào các kỳ nghỉ lễ dài ngày mà phớt lờ cảnh báo pin yếu; khi cấp nguồn trở lại, pin đã tụt sâu dưới ngưỡng cho phép và chuyển thành lỗi H0920 nghiêm trọng.

3. Hướng dẫn xử lý lỗi pin robot Mitsubishi & quy trình thay pin an toàn

Thao tác xử lý lỗi pin robot Mitsubishi đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt kỹ thuật điện. Mọi hành động bất cẩn đều có thể làm xóa sạch bộ nhớ encoder chỉ trong vài giây.

3.1. Quy tắc an toàn khi thay pin

Nguyên tắc cốt lõi khi tiến hành xử lý lỗi pin robot Mitsubishi cho thân máy là: Luôn giữ nguồn bộ điều khiển ở trạng thái BẬT (ON POWER), hoặc robot phải đang được cấp nguồn điện điều khiển ổn định trong suốt quá trình tháo lắp giắc nối pin.

Khi nguồn điện chính đang bật, nguồn bus nội bộ sẽ trực tiếp nuôi dưỡng chip nhớ encoder, cho phép bạn tháo rời pin cũ ra ngoài mà không làm đứt mạch dữ liệu. Trong trường hợp bắt buộc phải thay thế khi tắt nguồn, bạn phải sử dụng một bộ cấp nguồn pin phụ song song.

3.2. Chuẩn bị dụng cụ & vật tư kỹ thuật

Trước khi bắt tay vào công việc, kỹ thuật viên cần chuẩn bị đầy đủ:

• Bộ pin chính hãng tương thích: Kiểm tra đúng mã linh kiện đi theo dòng máy (như mã pin ER6V, Q6BAT, MR-BAT6V1, hoặc cụm pin module kèm giắc cắm chuyên dụng).
• Đồng hồ vạn năng (VOM): Đo kiểm tra thực tế điện áp pin mới xuất xưởng, đảm bảo giá trị đo được nằm trong khoảng 3.6 V–3.68 V.
• Dụng cụ cơ khí: Bộ lục giác, tua vít cách điện, găng tay phòng chống phóng tĩnh điện (ESD) và khăn sạch khô.

3.3. Quy trình thay pin robot công nghiệp chuẩn 5 bước an toàn

Áp dụng chính xác quy trình thay pin robot công nghiệp qua 5 bước tiêu chuẩn sau:

• Bước 1: Sao lưu dữ liệu toàn diện (All Data Backup)

Cắm USB vào cổng giao tiếp trên tủ điều khiển hoặc qua Teaching Pendant. Thực hiện lệnh xuất toàn bộ file chương trình, tham số cài đặt và dữ liệu tọa độ gốc hiện hành. Đây là bước đệm dự phòng rủi ro tối quan trọng trước khi can thiệp vào phần cứng.

• Bước 2: Cấp nguồn và đưa robot về trạng thái an toàn

Nhấn nút nguồn mở tủ điều khiển, nhấn dừng khẩn cấp (Emergency Stop) để ngắt động lực của các trục cơ khí nhưng vẫn giữ nguyên mạch điều khiển điện tử ở trạng thái hoạt động.

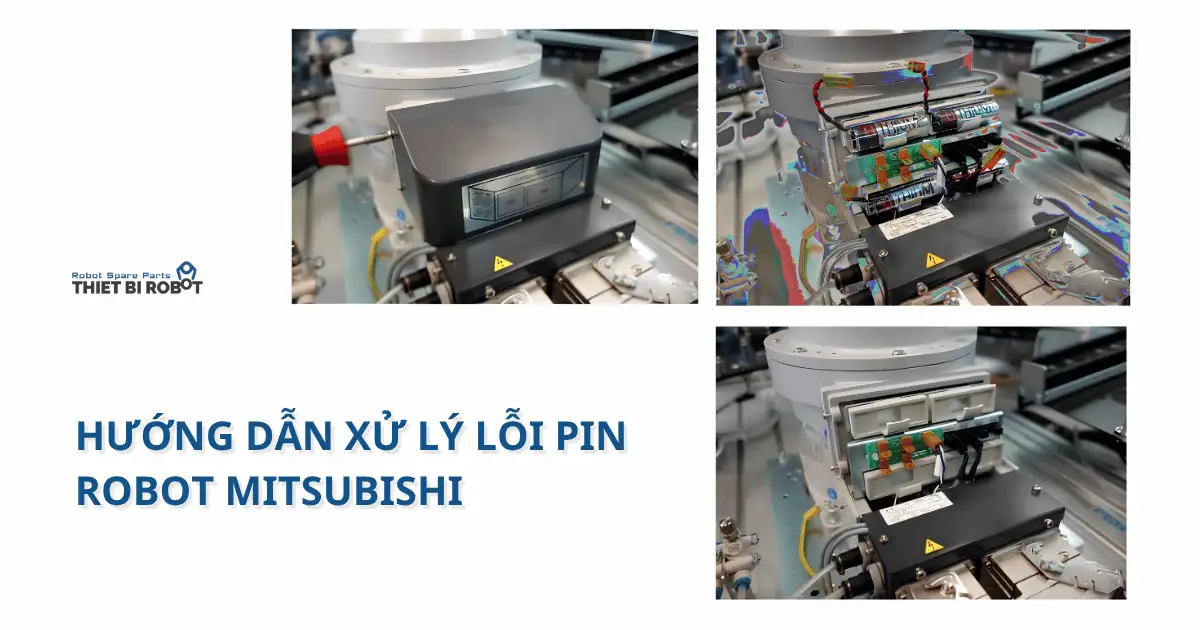

• Bước 3: Mở khoang chứa pin

Dùng tua vít tháo nắp bảo vệ khoang chứa pin tại chân đế robot hoặc trên mặt bo mạch của tủ điều khiển CR750/CR800. Thao tác nhẹ nhàng để tránh làm đứt gioăng cao su chống bụi nước (chuẩn IP).

• Bước 4: Thao tác rút giắc và cắm pin mới

Rút đầu giắc cắm của cụm pin cũ ra khỏi bo mạch và kết nối giắc của cụm pin mới vào đúng vị trí. Quy tắc bắt buộc: Thời gian từ lúc rút giắc pin cũ đến khi cắm xong giắc pin mới không được vượt quá 3 phút. Thao tác dứt khoát, chuẩn chiều cắm, cố định thân pin vào ngàm kẹp giữ.

• Bước 5: Đóng nắp, kiểm tra và xác nhận hệ thống

Lắp lại nắp bảo vệ đúng chiều, siết đều ốc giữ gioăng kín khít. Mở màn hình Teaching Pendant, kiểm tra xem cảnh báo pin yếu đã tự động biến mất hay chưa. Chuyển robot sang chế độ chạy chậm (JOG mode), dịch chuyển từng trục và đưa robot về vị trí Home để kiểm tra độ trùng khớp tọa độ.

Thực hiện đúng chuẩn các bước trên sẽ đảm bảo việc xử lý lỗi pin robot Mitsubishi hoàn tất an toàn 100%, bảo vệ toàn bộ chương trình sản xuất.

4. Giá bán pin nuôi nguồn cho robot công nghiệp hiện nay

Thị trường cung ứng linh kiện tự động hóa hiện có rất nhiều chủng loại pin nuôi nguồn với xuất xứ và mức giá vô cùng đa dạng. Việc tìm hiểu rõ phân khúc giá sẽ giúp doanh nghiệp chủ động lựa chọn giải pháp tối ưu chi phí nhưng vẫn đảm bảo an toàn tuyệt đối.

4.1. Phân khúc giá và rủi ro từ hàng trôi nổi

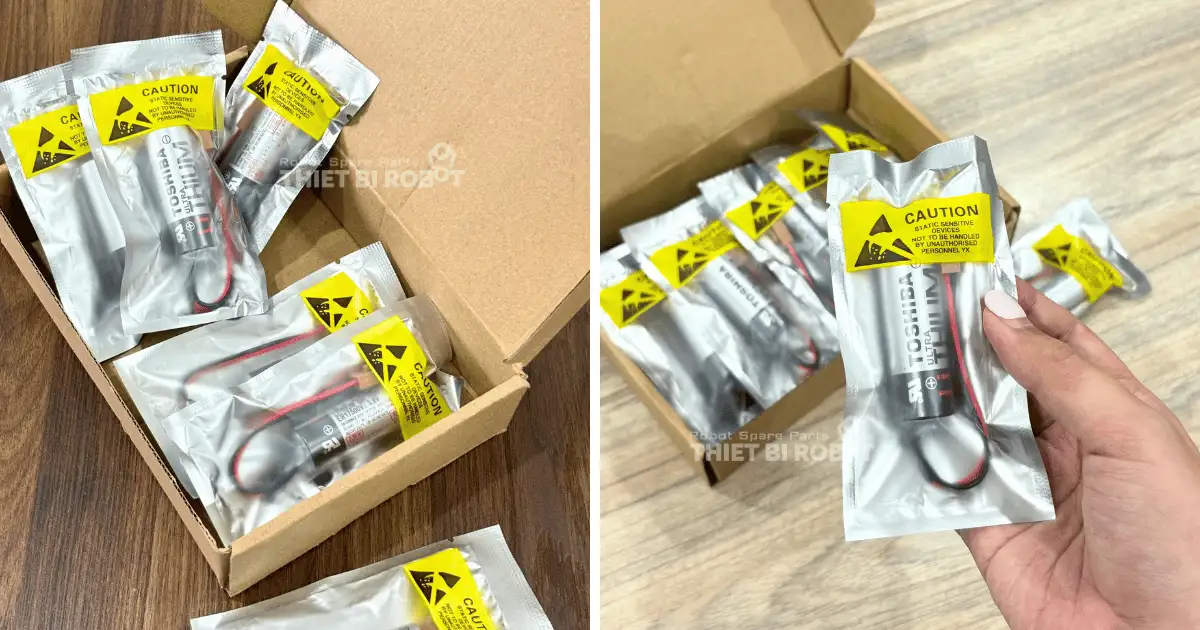

Hiện tại, giá bán pin nuôi nguồn cho robot công nghiệp sử dụng cho các dòng máy Mitsubishi dao động phổ biến từ 350.000 VNĐ đến 1.200.000 VNĐ mỗi viên/bộ, tùy thuộc vào từng dòng model cụ thể:

• Pin chính hãng nội địa Nhật (Toshiba, Maxell, Tadiran, Mitsubishi Electric): Có mức giá từ 600.000 VNĐ đến hơn 1.000.000 VNĐ. Đi kèm theo pin là dây bọc cách điện chống cháy, đầu giắc cắm đúc chuẩn công nghiệp và tích hợp diode bảo vệ phân cực ngược.
• Cảnh báo hàng trôi nổi, giá rẻ: Trên các sàn thương mại điện tử xuất hiện nhiều sản phẩm giá chỉ từ 100.000 – 200.000 VNĐ. Đây thường là pin tồn kho quá hạn, pin gia công đóng gói lại hoặc pin dung lượng ảo. Sử dụng loại pin kém chất lượng này tiềm ẩn rủi ro rò rỉ dung môi hóa chất ăn mòn bo mạch encoder, hoặc điện áp sụt giảm đột ngột gây mất dữ liệu gốc chỉ sau vài tháng lắp ráp.

4.2. Các yếu tố cấu thành giá bán pin nuôi nguồn cho robot công nghiệp

Mức chênh lệch về giá bán pin nuôi nguồn cho robot công nghiệp thường bị chi phối bởi các yếu tố then chốt:

• Dung lượng pin (mAh): Các thỏi pin nuôi encoder tiêu chuẩn có dung lượng từ 1800 mAh đến 2600 mAh, trong khi các khối pin nuôi hệ thống tủ điều khiển tích hợp nhiều trục có dung lượng cao hơn, kéo theo giá thành khác nhau.
• Quy cách giắc cắm (Connector): Jack cắm chuyên dụng đúc khuôn theo chuẩn Mitsubishi đảm bảo kết nối tiếp xúc chắc chắn, chống tuột giắc khi robot rung lắc ở tốc độ cao.
• Chứng nhận xuất xứ và cam kết bảo hành: Các đơn vị phân phối chuyên nghiệp luôn cung cấp đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ (CO/CQ), cam kết date sản xuất mới nhất và chính sách bảo hành điện áp rõ ràng.

Để tối ưu chi phí vận hành và không phải đối mặt với tình huống bị động, doanh nghiệp nên duy trì kế hoạch thay thế pin định kỳ thay vì chờ đợi đến khi hệ thống báo lỗi mới tìm mua vật tư thay thế.

Kết luận

Chủ động nắm bắt dấu hiệu suy giảm điện áp và thực hiện đúng kỹ thuật xử lý lỗi pin robot Mitsubishi là chìa khóa then chốt để duy trì tính liên tục của dây chuyền sản xuất. Khoản đầu tư thay pin định kỳ là rất nhỏ nếu so sánh với tổn thất hàng chục đến hàng trăm triệu đồng khi robot mất dữ liệu gốc, gây đình trệ toàn bộ tiến độ đơn hàng.

Nếu robot của bạn đang xuất hiện cảnh báo mã lỗi pin, hoặc bạn cần tư vấn chi tiết về quy trình kiểm tra điện áp và báo giá linh kiện chính hãng, hãy liên hệ ngay với đội ngũ kỹ sư tại Thiết bị robot để được hỗ trợ kỹ thuật tận nơi, cung cấp pin chuẩn thông số và xử lý dứt điểm mọi sự cố nhanh chóng nhất.
