Pin nuôi nguồn cho cánh tay robot: Những điều doanh nghiệp cần biết để tiết kiệm chi phí
Pin nuôi nguồn cho cánh tay robot là linh kiện bảo vệ toàn bộ dữ liệu điều khiển và tọa độ chuyển động, giúp nhà máy ngăn ngừa nguy cơ tê liệt sản xuất do mất nguồn đột ngột.
Tìm hiểu toàn diện về pin nuôi nguồn cho cánh tay robot: vai trò, phân loại, cách thay pin an toàn và bảng giá linh kiện cánh tay robot giúp nhà xưởng tránh sự cố dừng máy tốn kém.
Về mặt kỹ thuật, pin nuôi nguồn cho cánh tay robot là dòng pin chuyên dụng (thường gọi là backup battery, pin RTC hoặc pin CMOS). Bộ phận chịu trách nhiệm cấp điện liên tục cho các bộ nhớ khả biến như SRAM, RAM, EPROM trong khối xử lý trung tâm (CPU Controller) cũng như các bộ mã hóa xung vòng quay (Absolute Encoder) gắn trên từng trục động cơ servo.
Cơ chế bảo toàn pin nuôi nguồn cho cánh tay robot: Khi nguồn điện lưới 220V/380V bị ngắt hoặc bộ nguồn chuyển đổi 24V DC ngừng hoạt động, mạch nuôi nguồn tự động kích hoạt năng lượng từ pin nuôi nguồn cho cánh tay robot. Nhờ đó, thông tin cấu hình logic, thông số gốc và biến số quy trình không bị giải phóng.
So sánh công nghệ lưu trữ:
Tụ điện dung lượng cao (Supercapacitor): Thời gian tích trữ ngắn hạn, chỉ duy trì bộ nhớ từ 24 đến 72 giờ sau khi ngắt điện.
Pin Lithium công nghiệp (Lithium-Thionyl Chloride – Li-SOCl2):Cung cấp mật độ năng lượng vượt trội, tự xả cực thấp, cho phép pin nuôi nguồn cho cánh tay robot duy trì dữ liệu bộ nhớ an toàn liên tục từ 2 đến 5 năm trong điều kiện vận hành tiêu chuẩn.
2. Hậu quả nghiêm trọng khi pin nuôi nguồn cánh tay robot cạn năng lượng
Rất nhiều nhà máy chỉ quan tâm đến cơ cấu chấp hành, mỡ bôi trơn hoặc động cơ mà bỏ quên khối pin dự phòng trong tủ điều khiển. Khi pin nuôi nguồn cho cánh tay robot cạn sạch dung lượng trong lúc mất điện:
Hậu quả nghiêm trọng khi pin nuôi nguồn cho cánh tay robot cạn năng lượng
Mất dữ liệu xung Encoder (Mastering Data): Cánh tay robot mất hoàn toàn gốc tọa độ 0 (Zero Position). Các trục không còn nhận biết vị trí hiện tại của mình trong không gian làm việc.
Chương trình gia công bị xóa mất: Bộ nhớ SRAM bị xóa trắng, khiến toàn bộ logic vận hành, điểm dừng đón sản phẩm và thuật toán phối hợp chuyển động biến mất.
Chi phí dừng máy (Downtime) nặng nề: Tình trạng dừng dây chuyền kéo dài không chỉ gây thiệt hại về doanh thu mà còn dẫn đến rủi ro đền bù hợp đồng do chậm tiến độ giao hàng.
3. Phân loại pin nuôi nguồn và các thông số kỹ thuật tiêu chuẩn
Các nhà sản xuất thiết kế pin nuôi nguồn cho cánh tay robot với nhiều tiêu chuẩn điện áp và kiểu dáng chân cắm chuyên biệt:

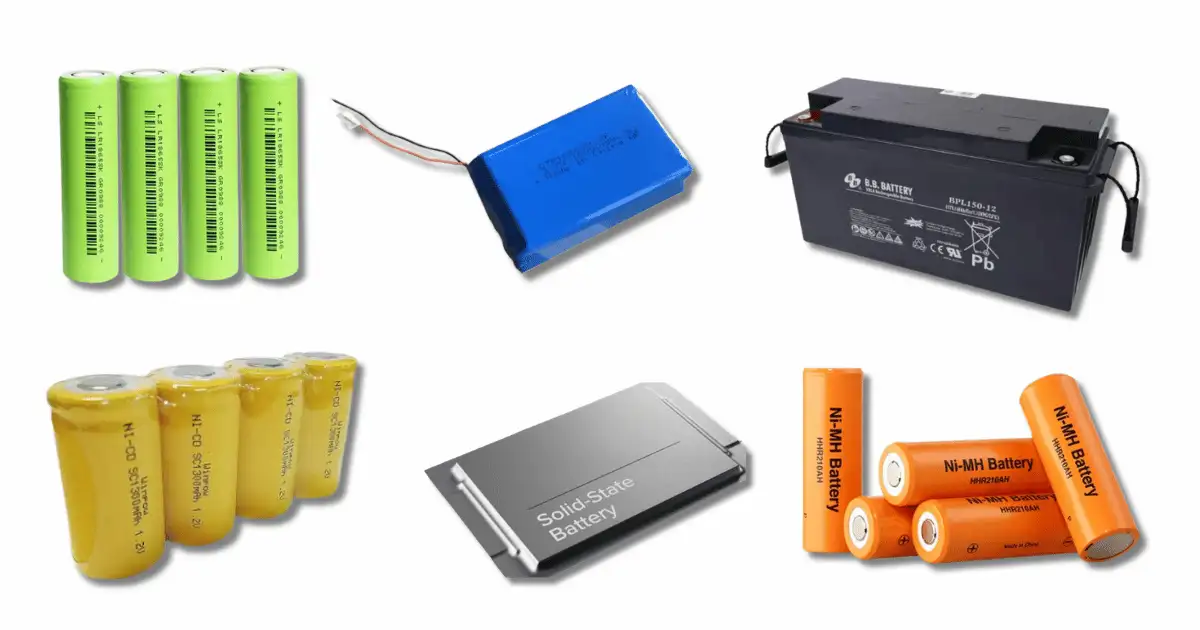

Phân loại pin nuôi nguồn cho cánh tay robot (Nguồn Internet)
Mức điện áp tiêu chuẩn: Phổ biến nhất là dòng pin Lithium 3.0V DC (dạng coin-cell hoặc cell rời) và dòng pin chuyên dụng Lithium-Thionyl Chloride 3.6V DC. Một số hệ điều khiển đòi hỏi ghép nối tiếp hoặc song song tạo thành các khối pin 6.0V DC hoặc cụm 4 cell như trên các hệ máy CNC và cánh tay robot FANUC.
Yếu tố làm suy giảm tuổi thọ: Tuổi thọ trung bình của pin nuôi nguồn cho cánh tay robot rơi vào khoảng 2 – 3 năm, nhưng sẽ sụt giảm nhanh chóng nếu:
Tủ điện vận hành ở nhiệt độ quá cao (>45oC).
Hệ thống máy ngắt nguồn chính trong thời gian dài (pin phải liên tục xả dòng để nuôi mạch).
Tần suất mất điện cục bộ diễn ra dày đặc.
4. Hướng dẫn cách thay pin cho robot an toàn, chuẩn kỹ thuật
Việc nắm vững cách thay pin nuôi nguồn cánh tay robot giúp đội ngũ bảo trì xử lý sự cố chuẩn xác mà không làm mất thông số hệ thống.
Nhận diện cảnh báo: Đèn LED chỉ thị (BATT LED) trên CPU Controller hoặc màn hình Teach Pendant báo lỗi “Battery Low Voltage” chuyển sang màu đỏ/vàng hoặc nhấp nháy.
Đo kiểm điện áp: Sử dụng đồng hồ vạn năng đặt thang đo DCV. Nếu pin 3.6V đo được dưới 2.9V, hoặc pin 3.0V tụt dưới 2.5V, cần tiến hành thay thế ngay.

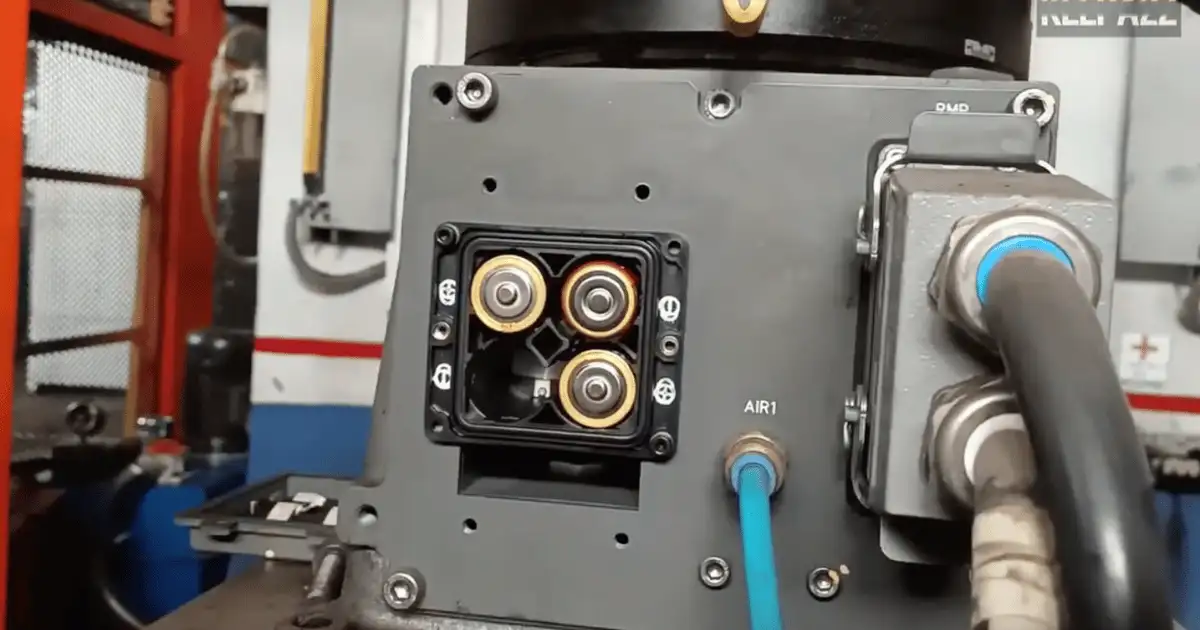

Cách thay pin nuôi nguồn cho cánh tay robot an toàn (Nguồn Internet)
Quy trình chuẩn kỹ thuật:
Bước 1: Sao lưu toàn bộ dữ liệu
Trước khi chạm vào phần cứng, bắt buộc phải cắm thẻ nhớ CompactFlash (CF) hoặc USB vào cổng điều khiển trên Teach Pendant/CPU Controller. Thực hiện lệnh Backup All (toàn bộ file hệ thống, chương trình, macro, biến hệ thống SYSVARS.SV và dữ liệu mastering).
Đây là chốt chặn an toàn tuyệt đối bảo vệ pin nuôi nguồn cho cánh tay robot cho doanh nghiệp nếu có sự cố xảy ra trong quá trình thao tác.
Bước 2: Xác định vị trí khay chứa pin
Pin tủ điều khiển (Controller Battery): Nằm trên bo mạch CPU hoặc mặt trước bộ nguồn, làm nhiệm vụ giữ chương trình và RAM.
Pin thân cánh tay robot (Robot Arm Encoder Battery): Thường nằm bên trong nắp kim loại ở đế chân trục số 1 (Base Axis) hoặc khớp cơ khí, làm nhiệm vụ giữ vị trí encoder cho các trục servo. Cần chuẩn bị lục giác để mở nắp bảo vệ.
Bước 3: Tuân thủ quy tắc cấp nguồn (Power ON) trong lúc thay thế
Đây là kỹ thuật cốt lõi quyết định việc thay pin thành công hay mất toàn bộ dữ liệu:
Đối với pin nuôi Encoder thân robot:BẮT BUỘC PHẢI BẬT NGUỒN TỦ ĐIỀU KHIỂN (POWER ON) và nhấn nút dừng khẩn cấp (Emergency Stop) để ngắt động lực servo nhưng vẫn giữ điện điều khiển. Lúc này, nguồn 24V từ tủ điện sẽ cấp ngược về nuôi mạch encoder thông qua cáp tín hiệu. Bạn có thể tháo pin cũ ra mà encoder không bị mất gốc.
Đối với pin CPU Controller: Kiểm tra tài liệu kỹ thuật của từng dòng. Với dòng máy dùng nguồn nuôi có mạch tụ đệm, bạn có thể ngắt nguồn và hoàn tất việc thay pin trong vòng 30 đến 60 giây trước khi tụ xả hết.
Với các dòng khác, phương pháp an toàn nhất là bật nguồn tủ điều khiển trong suốt quá trình thay pin. Kỹ thuật viên bắt buộc phải trang bị găng tay cách điện chuyên dụng và tuân thủ các quy định an toàn điện công nghiệp.
Bước 4: Tháo lắp cẩn trọng và kiểm tra tín hiệu
Mở khóa cơ khí, rút giắc cắm pin cũ ra dứt khoát. Cắm giắc kết nối của khối pin nuôi nguồn cho cánh tay robot mới vào đúng cổng. Thiết kế giắc cắm công nghiệp luôn có gờ chống cắm ngược, kỹ thuật viên tuyệt đối không dùng lực bẻ cong hoặc ép giắc sai chiều.
Cố định thân pin vào ngàm giữ chắc chắn để tránh rung lắc cơ học khi robot di chuyển. Sau khi lắp xong, quan sát đèn LED chỉ thị BATT tắt hoàn toàn và thông báo cảnh báo pin yếu trên Teach Pendant được xóa bỏ.
Bước 5: Xử lý và tiêu hủy pin cũ an toàn
Pin Lithium công nghiệp phế thải chứa hợp chất hóa học đặc biệt nguy hại và kim loại nặng. Nếu bị nghiền nát, chạm chập hoặc quá nhiệt, chúng có thể phát nổ hoặc rò rỉ khí độc Thionyl Chloride. Tuyệt đối không vứt pin phế thải vào thùng rác sinh hoạt.
Bọc kín hai đầu điện cực bằng băng keo cách điện, đặt trong túi zip cách ly và bàn giao cho các đơn vị xử lý chất thải công nghiệp nguy hại được cấp phép.
5. Thị trường và giá pin nuôi nguồn cánh tay robot hiện nay
Hiểu rõ giá trị vật tư giúp doanh nghiệp xây dựng kế hoạch mua sắm thông minh:
Giá pin nuôi nguồn cánh tay robot: Trên thị trường, mức giá dao động tùy thuộc vào thương hiệu (FANUC, Toshiba, Saft, Maxell), dung lượng danh định (mAh) và tiêu chuẩn giắc cắm chuyên dụng.
So sánh với giá linh kiện cánh tay robot: Một viên pin nuôi nguồn cho cánh tay robot chỉ có giá vài trăm nghìn đến hơn một triệu đồng. Con số này chỉ tương đương dưới 1% so với giá linh kiện cánh tay robot thay mới như bộ điều khiển CPU, drive servo, bo mạch encoder hay chi phí thuê chuyên gia phục hồi dữ liệu khi xảy ra lỗi mất gốc.
Thị trường pin nuôi nguồn cho cánh tay robot
Khuyến nghị chiến lược đầu tư cho nhà xưởng:
Thiết lập kế hoạch thay thế chủ động: Thay vì chờ đợi hệ thống phát tín hiệu cảnh báo trên màn hình Teach Pendant (vốn có thể bị nhân viên vận hành bỏ qua), các nhà máy nên đưa việc thay pin nuôi nguồn cho cánh tay robot vào danh mục bảo trì phòng ngừa. Chu kỳ thay thế lý tưởng và an toàn nhất là 2 năm đến 2.5 năm / lần, thực hiện đồng loạt trong các đợt bảo dưỡng tổng thể toàn xưởng vào dịp cuối năm hoặc giữa năm.
Kiểm tra hạn sử dụng và điện áp trước khi lắp: Mỗi viên pin trước khi đưa vào robot phải được đo áp hở mạch và kiểm tra Date Code (thời điểm xuất xưởng không quá 12 tháng).
Lưu trữ pin dự phòng đúng cách: Duy trì kho phụ tùng có sẵn từ 1 đến 2 bộ pin cho mỗi model robot đang hoạt động. Bảo quản pin ở nhiệt độ phòng (20°C – 25°C), khô ráo, tránh ánh nắng trực tiếp và độ ẩm cao.
Kết luận
Chủ động kiểm tra điện áp, thay thế định kỳ và sử dụng vật tư chính hãng chuẩn thông số là giải pháp quản trị rủi ro kỹ thuật có chi phí thấp nhất nhưng mang lại hiệu quả an toàn kinh tế cao cho doanh nghiệp. Để đảm bảo dây chuyền sản xuất luôn vận hành ổn định và liên tục, doanh nghiệp nên chủ động liên hệ với các đơn vị kỹ thuật tự động hóa uy tín.
Liên hệ ngay với bộ phận kỹ thuật của Thiết bị robot để được kiểm tra điện áp định kỳ, tư vấn lựa chọn đúng mã pin nuôi nguồn cho cánh tay robot chính hãng và tiếp cận bảng giá linh kiện cánh tay robot tối ưu cho hệ thống nhà xưởng.
