Lắp ráp và thiết lập robot là bước quan trọng quyết định khả năng vận hành ổn định, độ chính xác và mức độ an toàn của robot trong dây chuyền sản xuất công nghiệp. Một quy trình lắp ráp đúng kỹ thuật kết hợp với thiết lập thông số phù hợp sẽ giúp robot hoạt động hiệu quả, giảm lỗi phát sinh và tối ưu chi phí vận hành cho doanh nghiệp..
Bài viết dưới đây sẽ phân tích chi tiết quy trình lắp ráp và thiết lập robot công nghiệp chuẩn và đúng cách.
1. Tổng quan về lắp ráp và thiết lập robot

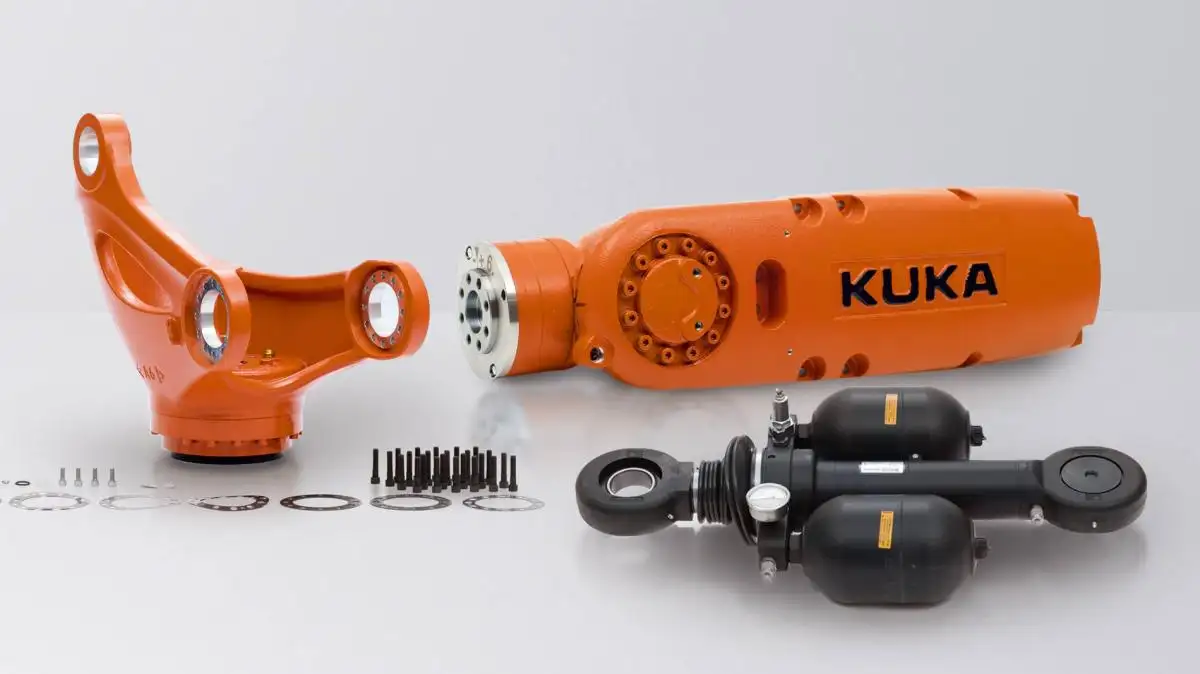

1.1 Khái niệm lắp ráp robot công nghiệp
Lắp ráp robot công nghiệp là quá trình triển khai và hoàn thiện một hệ thống robot từ phần cứng đến cấu hình vận hành, nhằm đảm bảo robot sẵn sàng hoạt động trong dây chuyền sản xuất. Quá trình này bao gồm các hạng mục kỹ thuật liên kết chặt chẽ, cụ thể:
Lắp đặt kết cấu cơ khí: Cố định đế robot, thân robot và các trục chuyển động theo đúng bản vẽ kỹ thuật
Đấu nối hệ thống điện và truyền động: Kết nối servo motor, cảm biến, encoder và các tín hiệu điều khiển
Kết nối tủ điện và bộ điều khiển: Đảm bảo giao tiếp ổn định giữa robot và hệ thống điều khiển trung tâm
Thiết lập và hiệu chỉnh phần mềm: Cài đặt chương trình, căn chỉnh trục, hiệu chỉnh điểm gốc và thông số vận hành
1.2 Vai trò của lắp ráp – thiết lập trong hệ thống tự động hóa
Lắp ráp và thiết lập robot giữ vai trò then chốt trong việc đảm bảo hệ thống tự động hóa vận hành ổn định, chính xác và an toàn. Việc thực hiện đúng quy trình ngay từ đầu giúp phát huy tối đa hiệu quả của robot trong sản xuất công nghiệp, cụ thể:
Đảm bảo độ chính xác và độ lặp lại: Lắp ráp đúng cơ khí và thiết lập chuẩn trục, điểm gốc giúp robot thực hiện thao tác chính xác theo yêu cầu công nghệ.
Tối ưu hiệu suất vận hành: Thiết lập thông số phù hợp giúp robot đạt tốc độ, gia tốc và tải trọng tối ưu cho từng ứng dụng.
Giảm rủi ro lỗi và dừng máy: Quy trình lắp ráp – thiết lập chuẩn giúp hạn chế lỗi phát sinh trong quá trình vận hành và bảo trì.
Tăng tuổi thọ thiết bị: Robot được lắp đặt và cấu hình đúng kỹ thuật sẽ giảm mài mòn cơ khí và quá tải servo.
Đảm bảo an toàn sản xuất: Thiết lập vùng làm việc, giới hạn chuyển động và kiểm tra an toàn giúp bảo vệ con người và hệ thống.
1.3 Bản chất của quy trình lắp ráp
Lắp ráp robot công nghiệp không chỉ là vặn ốc vít. Đó là quá trình tích hợp toàn diện bao gồm:
- Cơ khí: Lắp đặt đế, thân, các trục chuyển động.
- Điện & Tín hiệu: Kết nối hệ thống servo, encoder, cảm biến.
- Điều khiển: Kết nối tủ điều khiển trung tâm và cài đặt phần mềm
Nếu lắp ráp sai quy trình, dù robot có cấu trúc cơ khí tốt đến đâu (như đã bàn về SCARA hay Delta) cũng sẽ gặp phải tình trạng rung lắc, sai lệch trục, mất tín hiệu hoặc gây tai nạn.
2. Chuẩn bị trước khi lắp ráp và thiết lập robot
Trước khi tiến hành lắp ráp và thiết lập robot, doanh nghiệp cần chuẩn bị kỹ lưỡng để đảm bảo quá trình triển khai diễn ra chính xác và an toàn:
Tài liệu kỹ thuật: Bản vẽ cơ khí, sơ đồ điện, hướng dẫn lắp đặt và lập trình từ nhà sản xuất
Robot và linh kiện đi kèm: Servo motor, cảm biến, encoder, cáp tín hiệu, tủ điều khiển
Dụng cụ lắp đặt: Thiết bị cơ khí, dụng cụ đo kiểm, thiết bị điện
Mặt bằng và nguồn điện: Vị trí lắp đặt ổn định, nguồn điện phù hợp tiêu chuẩn
Nhân sự và an toàn lao động: Kỹ thuật viên có chuyên môn, trang bị bảo hộ đầy đủ
Việc chuẩn bị đầy đủ ngay từ đầu giúp quá trình lắp ráp và thiết lập robot diễn ra nhanh chóng, hạn chế lỗi và đảm bảo hiệu suất vận hành.
3. Quy trình lắp ráp robot công nghiệp và thiết lập robot
Để đảm bảo robot vận hành ổn định và chính xác, quy trình lắp ráp cần tuân thủ nghiêm ngặt các bước sau:
3.1 Lắp đặt đế và kết cấu giá đỡ
Trong quy trình lắp ráp và thiết lập robot công nghiệp, đế và giá đỡ đóng vai trò nền tảng chịu toàn bộ tải trọng vận hành. Nếu bước này không được thực hiện đúng kỹ thuật, robot dễ phát sinh rung lắc, sai quỹ đạo và ảnh hưởng trực tiếp đến độ chính xác làm việc.
Kiểm tra độ phẳng và khả năng chịu lực của nền móng lắp robot
Xác định vị trí lắp đặt theo bản vẽ layout dây chuyền sản xuất
Sử dụng bu lông neo đúng chủng loại và tiêu chuẩn kỹ thuật
Siết bu lông theo lực siết khuyến nghị trong tài liệu lắp ráp robot
Kiểm tra độ cân bằng tổng thể bằng thước thủy hoặc thiết bị đo chuyên dụng
3.2 Cố định phần đế và thân robot
Sau khi hoàn thiện phần đế, thân robot được đưa vào lắp đặt. Đây là bước quan trọng trong lắp ráp robot công nghiệp, yêu cầu thao tác chính xác để tránh gây biến dạng cơ khí hoặc ảnh hưởng đến các trục chuyển động bên trong.
Sử dụng thiết bị nâng hạ phù hợp với tải trọng robot
Đặt thân robot đúng vị trí định vị trên đế
Cố định bằng bu lông và chốt định vị theo hướng dẫn nhà sản xuất
Kiểm tra độ chắc chắn trước khi tháo thiết bị nâng

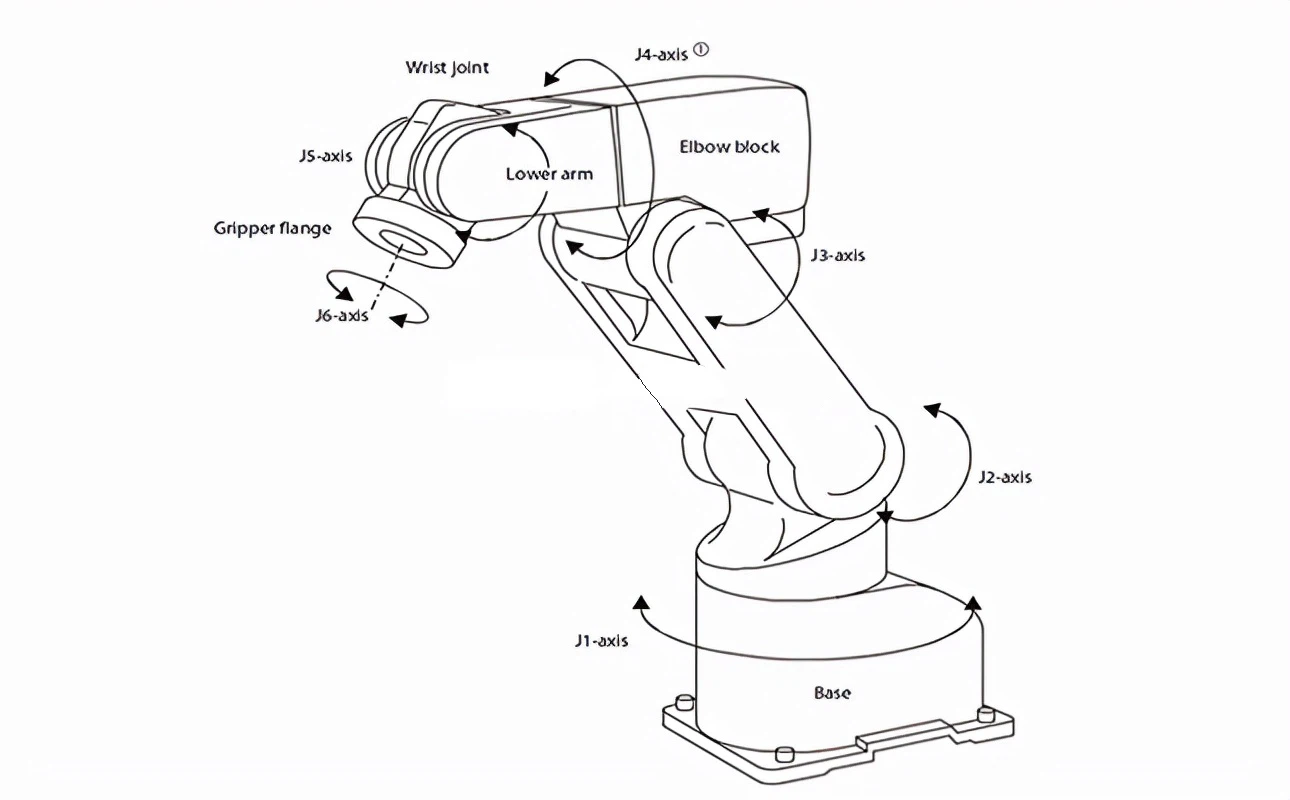

3.3 Lắp các trục chuyển động và hệ truyền động robot
Trong quá trình lắp ráp và thiết lập robot, việc lắp các trục chuyển động cần độ chính xác cao. Sai lệch nhỏ ở bước này có thể gây lệch trục, rung động hoặc phát sinh lỗi quá tải khi robot vận hành thực tế.
Lắp từng trục theo đúng thứ tự kỹ thuật
Căn chỉnh vị trí và hướng lắp trục theo thiết kế cơ khí
Kết nối hộp số, khớp nối và hệ truyền động chính xác
Đảm bảo các trục quay trơn tru, không bị kẹt
3.4 Lắp đặt servo, encoder và đi dây cho robot công nghiệp
Hệ thống servo và dây cáp là thành phần cốt lõi trong giai đoạn thiết lập robot công nghiệp, ảnh hưởng trực tiếp đến khả năng điều khiển và độ ổn định của robot.
Lắp motor servo và encoder đúng vị trí từng trục
Đi dây cáp nguồn và cáp tín hiệu theo rãnh thiết kế
Tránh gập, xoắn hoặc kéo căng dây trong quá trình robot chuyển động
Cố định dây bằng kẹp chuyên dụng để hạn chế mài mòn
3.5 Kết nối tủ điều khiển
Sau khi hoàn tất phần cơ khí và đi dây, robot được kết nối với tủ điều khiển để hoàn thiện quá trình lắp ráp và thiết lập robot công nghiệp. Đây là bước then chốt quyết định khả năng vận hành an toàn và ổn định của hệ thống.
Đấu nối cáp nguồn, cáp servo và cáp I/O theo sơ đồ kỹ thuật
Kiểm tra hệ thống nối đất và an toàn điện
Kết nối robot với PLC hoặc hệ thống điều khiển trung tâm
Rà soát toàn bộ đầu nối trước khi cấp nguồn
3.6 Căn chỉnh robot trong giai đoạn thiết lập robot
Căn chỉnh (calibration) là bước bắt buộc trong thiết lập robot công nghiệp, giúp robot xác định chính xác vị trí, quỹ đạo và điểm làm việc trong không gian sản xuất.
Zero hóa các trục robot
Thiết lập điểm gốc hệ tọa độ
Căn chỉnh TCP của đầu công cụ
Teach các điểm cơ bản trong vùng làm việc
3.7 Chạy thử không tải, trước khi hoàn tất
Trước khi đưa robot vào sản xuất, cần tiến hành chạy thử không tải để kiểm tra toàn bộ kết quả lắp ráp và thiết lập robot công nghiệp, từ đó phát hiện sớm lỗi và giảm thiểu rủi ro vận hành.
Vận hành robot ở tốc độ thấp
Kiểm tra độ mượt của các trục chuyển động
Theo dõi rung động và âm thanh bất thường
Kiểm tra vùng làm việc và nguy cơ va chạm
4. Tích hợp phần mềm điều khiển và thiết lập hệ điều khiển robot
Sau khi hoàn tất lắp ráp phần cứng, robot cần được tích hợp phần mềm điều khiển để sẵn sàng vận hành trong dây chuyền sản xuất. Đây là bước kết nối hệ thống cơ khí với bộ điều khiển trung tâm, giúp robot nhận lệnh và thực hiện chuyển động chính xác.
Quy trình tích hợp phần mềm và thiết lập hệ điều khiển robot bao gồm:
Kết nối robot với máy tính hoặc bộ dạy (Teach Pendant) qua Ethernet hoặc giao thức truyền thông phù hợp.
Cài đặt phần mềm điều khiển và nạp cấu hình như số trục, tải trọng và loại bộ truyền động.
Thiết lập các thông số an toàn gồm giới hạn hành trình và tốc độ.
Kiểm tra chuyển động bằng chế độ JOG để đánh giá phản hồi của từng trục trước khi chạy tự động.
Thực hiện đúng bước này giúp robot vận hành ổn định, giảm lỗi kỹ thuật và tạo nền tảng cho lập trình ứng dụng trong hệ thống tự động hóa.
5. Lưu ý kỹ thuật để lắp ráp và thiết lập robot hiệu quả
Để quá trình lắp ráp và thiết lập robot diễn ra chính xác, an toàn và hạn chế lỗi trong vận hành, doanh nghiệp cần chú ý một số điểm kỹ thuật quan trọng sau:
Đảm bảo độ cứng vững của nền móng và đế robot, tránh rung lắc ảnh hưởng đến độ chính xác và tuổi thọ cơ khí.
Lắp ráp đúng trình tự kỹ thuật, không bỏ qua các bước căn chỉnh cơ khí và zero hóa trục.
Đi dây cáp và kết nối servo đúng chuẩn, tránh gập, xoắn hoặc ma sát trong quá trình robot chuyển động.
Đồng bộ đúng tải trọng – servo – bộ điều khiển, tránh lỗi quá tải hoặc rung lắc khi vận hành.
Thiết lập đầy đủ thông số an toàn, giới hạn hành trình và tốc độ trước khi chạy thử.
Luôn chạy thử không tải (dry run) để phát hiện sớm lỗi lắp ráp hoặc cấu hình.
Thực hiện đúng các lưu ý kỹ thuật này giúp robot hoạt động ổn định, giảm rủi ro dừng máy và nâng cao hiệu quả khai thác trong sản xuất.
Kết luận
Quy trình lắp ráp và thiết lập robot công nghiệp đóng vai trò quyết định đến độ chính xác, độ ổn định và hiệu quả vận hành của toàn bộ hệ thống tự động hóa. Việc tuân thủ đúng các bước từ lắp đặt cơ khí, kết nối điện – servo đến tích hợp phần mềm điều khiển và căn chỉnh robot không chỉ giúp giảm thiểu lỗi kỹ thuật mà còn kéo dài tuổi thọ thiết bị.
Đối với doanh nghiệp, đầu tư vào một quy trình lắp ráp và thiết lập robot chuẩn ngay từ đầu là nền tảng quan trọng để robot hoạt động ổn định, dễ dàng mở rộng ứng dụng và tích hợp vào dây chuyền sản xuất tự động trong tương lai. Đây cũng là yếu tố then chốt giúp tối ưu chi phí vận hành và nâng cao hiệu quả sản xuất bền vững.
