Cấu trúc cơ khí của robot đóng vai trò then chốt trong bối cảnh tự động hóa phát triển mạnh mẽ, khi robot công nghiệp trở thành nền tảng của các nhà máy hiện đại. Để lựa chọn đúng robot cho dây chuyền sản xuất, doanh nghiệp không chỉ cần quan tâm đến phần mềm điều khiển mà còn phải hiểu rõ cấu trúc cơ khí của robot – yếu tố quyết định độ chính xác, hiệu suất và khả năng ứng dụng thực tế trong sản xuất công nghiệp.
Bài viết này sẽ phân tích rõ cấu trúc cơ khí robot công nghiệp, các dạng cấu trúc phổ biến, vai trò trong hệ thống tự động hóa và cách lựa chọn robot phù hợp cho từng bài toán sản xuất.
1.Cấu trúc cơ khí của robot công nghiệp là gì?
1.1 Định nghĩa cấu trúc cơ khí trong hệ thống robot công nghiệp
Cấu trúc cơ khí của robot công nghiệp là tập hợp các thành phần vật lý tạo nên hình dạng và khả năng vận hành của robot, bao gồm:
Khung thân: Đảm bảo độ ổn định và khả năng chịu lực
Các khâu (links): Quyết định chiều dài tay robot và vùng làm việc
Các khớp (joints): Tạo chuyển động quay hoặc tịnh tiến
Bộ truyền động & chi tiết cơ khí: Truyền lực và kiểm soát chuyển động
Trong hệ thống robot công nghiệp, cấu trúc cơ khí giữ vai trò nền tảng, ảnh hưởng trực tiếp đến:
Độ chính xác và độ lặp lại: Robot trong quá trình sản xuất
Tốc độ và gia tốc: Khi thực hiện các thao tác
Khả năng chịu tải và độ bền thiết bị
Tuổi thọ robot và chi phí bảo trì, sửa chữa
Việc hiểu rõ cấu trúc cơ khí và vai trò của nó giúp doanh nghiệp lựa chọn đúng robot công nghiệp, tối ưu hiệu suất vận hành và triển khai tự động hóa một cách hiệu quả.

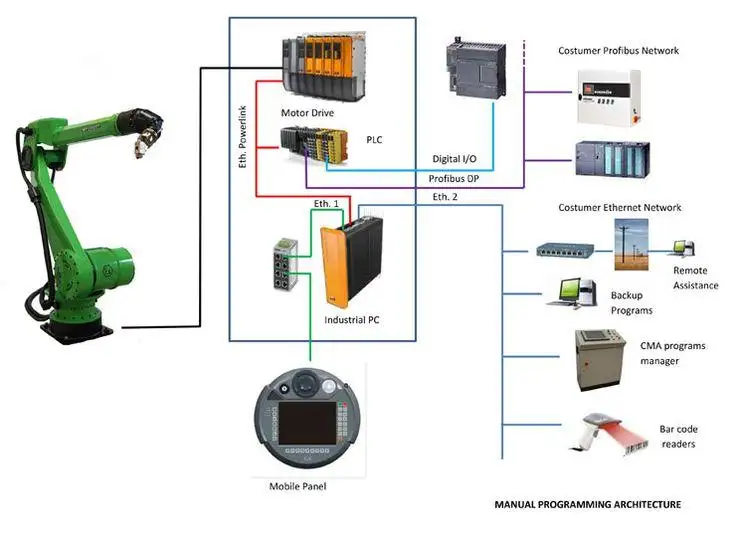

1.2 Phân biệt cấu trúc cơ khí và hệ điều khiển robot
| Tiêu chí | Cấu trúc cơ khí của robot | Hệ điều khiển robot |
| Bản chất | Phần vật lý – cơ học | Phần điều khiển – xử lý thông tin |
| Thành phần chính | Khung thân, khâu, khớp, bộ truyền động, hộp giảm tốc | Controller, phần mềm, cảm biến, thuật toán |
| Vai trò | Tạo hình dạng, chuyển động, chịu tải | Điều khiển logic và chuyển động robot |
| Quyết định | Độ cứng vững, vùng làm việc, độ bền | Mức độ thông minh và tự động hóa |
| Khả năng thay đổi | Khó thay đổi, phụ thuộc thiết kế | Dễ nâng cấp qua phần mềm |
| Ví dụ | Robot khớp nối, SCARA, Delta, Cartesian | Servo control, AI, IoT, ERP/MES |

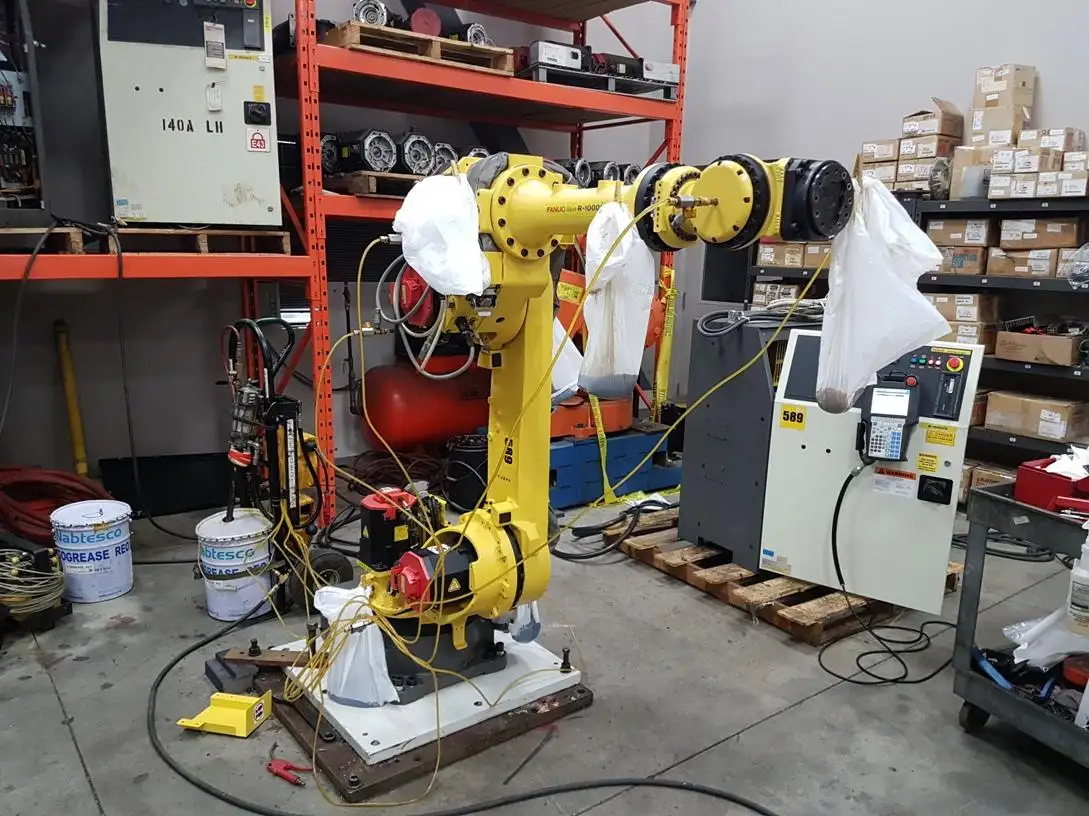

2. Các thành phần chính trong cấu trúc cơ khí robot
Cấu trúc cơ khí của robot công nghiệp gồm các bộ phận vật lý quyết định khả năng chuyển động, độ chính xác và độ bền trong quá trình vận hành, bao gồm:
Khung thân: Chịu lực chính, đảm bảo độ ổn định và giảm rung
Các khâu (Links): Quyết định chiều dài tay robot và vùng làm việc
Các khớp (Joints): Tạo chuyển động và số bậc tự do của robot
Bộ truyền động: Cung cấp lực, kiểm soát tốc độ và gia tốc
Hộp giảm tốc: Tăng mô-men, giúp robot chuyển động chính xác
Chi tiết cơ khí phụ: Ổ bi, trục, khớp nối… ảnh hưởng đến độ bền và bảo trì
3. Các dạng cấu trúc cơ khí robot công nghiệp phổ biến
Dựa trên thiết kế cơ khí và phạm vi chuyển động, robot công nghiệp được chia thành nhiều dạng cấu trúc khác nhau, phù hợp với từng ứng dụng sản xuất cụ thể.
Robot khớp nối (Articulated Robot): Cấu trúc gồm nhiều khớp quay, mô phỏng cánh tay người. Ưu điểm là linh hoạt cao, phù hợp cho hàn, sơn và lắp ráp.
Robot SCARA: Có độ cứng vững theo trục dọc và tốc độ cao theo mặt phẳng ngang. Thường dùng trong lắp ráp linh kiện điện tử, đóng gói.
Robot Delta: Cấu trúc song song, trọng lượng nhẹ, cho tốc độ và gia tốc rất cao. Phù hợp với gắp thả, phân loại sản phẩm nhẹ.
Robot Cartesian: Chuyển động tuyến tính theo các trục X–Y–Z, độ chính xác cao và chịu tải lớn. Ứng dụng trong gia công và vận chuyển vật nặng.
4. Ảnh hưởng của cấu trúc cơ khí đến hiệu suất robot
Cấu trúc cơ khí của robot công nghiệp ảnh hưởng trực tiếp đến hiệu suất vận hành trong dây chuyền sản xuất. Một thiết kế cơ khí phù hợp sẽ giúp robot hoạt động ổn định, chính xác và bền bỉ hơn.
Độ chính xác & độ lặp lại: Phụ thuộc vào độ cứng vững của khung, các khâu và độ rơ của hộp giảm tốc.
Tốc độ & gia tốc: Bị chi phối bởi trọng lượng các khâu và thiết kế động học; cấu trúc càng nhẹ, robot càng vận hành nhanh.
Vùng làm việc: Được quyết định bởi số lượng khớp và chiều dài khâu, ảnh hưởng đến khả năng tiếp cận vị trí làm việc.
Khả năng chịu tải & độ bền: Cấu trúc cơ khí chắc chắn giúp robot làm việc ổn định với tải lớn và kéo dài tuổi thọ thiết bị.
Chi phí vận hành & bảo trì: Thiết kế cơ khí tối ưu giúp giảm mài mòn, hạn chế hư hỏng và tiết kiệm chi phí bảo dưỡng.
5. Cách lựa chọn cấu trúc cơ khí robot phù hợp trong sản xuất
Việc lựa chọn đúng cấu trúc cơ khí robot công nghiệp giúp doanh nghiệp tối ưu hiệu suất, giảm chi phí đầu tư và đảm bảo vận hành ổn định lâu dài. Khi triển khai robot cho dây chuyền sản xuất, cần xem xét các yếu tố sau:
Loại công việc & ứng dụng: Xác định robot dùng cho hàn, lắp ráp, gắp thả hay gia công để chọn cấu trúc phù hợp.
Tải trọng & kích thước sản phẩm: Lựa chọn robot có khả năng chịu tải và tầm với đáp ứng yêu cầu sản xuất.
Tốc độ chu kỳ: Dây chuyền yêu cầu tốc độ cao nên ưu tiên các cấu trúc nhẹ, tối ưu chuyển động.
Không gian lắp đặt: Xem xét diện tích nhà xưởng và vùng làm việc để tránh lãng phí không gian.
Môi trường làm việc: Cân nhắc các yếu tố như bụi, nhiệt độ, độ ẩm để chọn cấu trúc và vật liệu phù hợp.
6. Xu hướng phát triển cấu trúc cơ khí robot công nghiệp
Cấu trúc cơ khí của robot công nghiệp đang không ngừng được cải tiến nhằm đáp ứng yêu cầu hiệu suất cao hơn, chi phí tối ưu và khả năng thích ứng linh hoạt trong bối cảnh Nhà máy thông minh.
Nổi bật là xu hướng sử dụng vật liệu nhẹ như composite, sợi carbon và công nghệ chế tạo tiên tiến (in 3D) giúp giảm trọng lượng, tăng độ cứng vững, cải thiện tốc độ và hiệu quả năng lượng. Bên cạnh đó, thiết kế module hóa cho phép robot dễ dàng cấu hình, nâng cấp và bảo trì, giảm thời gian dừng máy.
Việc tích hợp cảm biến lực và bộ truyền động thông minh trực tiếp vào các khớp đóng vai trò then chốt trong sự phát triển của robot cộng tác (Cobots), đảm bảo an toàn khi làm việc cùng con người. Đồng thời, các nghiên cứu về tối ưu động học và giảm độ rơ tiếp tục nâng cao độ chính xác, độ lặp lại và mở rộng vùng làm việc hiệu quả của robot.
Kết Luận
Cấu trúc cơ khí của robot công nghiệp đóng vai trò nền tảng, quyết định trực tiếp đến độ chính xác, hiệu suất và khả năng ứng dụng trong dây chuyền sản xuất. Việc hiểu rõ các thành phần, dạng cấu trúc và xu hướng phát triển cơ khí giúp doanh nghiệp lựa chọn đúng robot, tối ưu vận hành và giảm chi phí đầu tư lâu dài. Trong bối cảnh sản xuất đang chuyển dịch mạnh mẽ sang mô hình Nhà máy thông minh, đầu tư vào cấu trúc cơ khí phù hợp chính là bước đi chiến lược để nâng cao năng lực cạnh tranh và phát triển bền vững.
