Vận hành tay dạy robot nói chung và Fanuc nói riêng là một trong những bài học đầu tiên mà kỹ thuật viên cần bắt buộc phải trang bị trước khi bước chân vào lĩnh vực tự động hóa. Được ví như một chìa khóa vạn năng để giao tiếp với robot công nghiệp, thiết bị cầm tay này cho phép người lập trình điều khiển và kiểm soát mọi chuyển động của robot. Tuy nhiên, nếu không nắm vững được những nguyên tắc an toàn cơ bản khi sử dụng teach pendant, kỹ thuật viên có thể gặp phải những nguy cơ tiềm ẩn về an toàn lao động.
Hôm nay hãy cùng THIETBIROBOT hướng dẫn bạn cách làm chủ và vận hành tay dạy robot Fanuc an toàn và tự tin thông qua bài viết sau đây.
1. Tay dạy robot là gì? Các chức năng cốt lõi
1.1. Khái niệm
Tay dạy robot (Teach Pendant) là một thiết bị đầu cuối điều khiển di động được sử dụng để lập trình và vận hành tay dạy robot công nghiệp. Thiết bị này bao gồm màn hình hiển thị, hệ thống các nút bấm điều hướng, cần điều khiển và nút dừng khẩn cấp khi có sự cố xảy ra trong quá trình làm việc. Người vận hành sẽ sử dụng thiết bị này để hướng dẫn robot thực hiện các nhiệm vụ một cách thủ công, xác định đường đi, thiết lập thông số và lưu trữ các hướng dẫn cho hoạt động làm việc tự động tiếp theo trong tương lai.

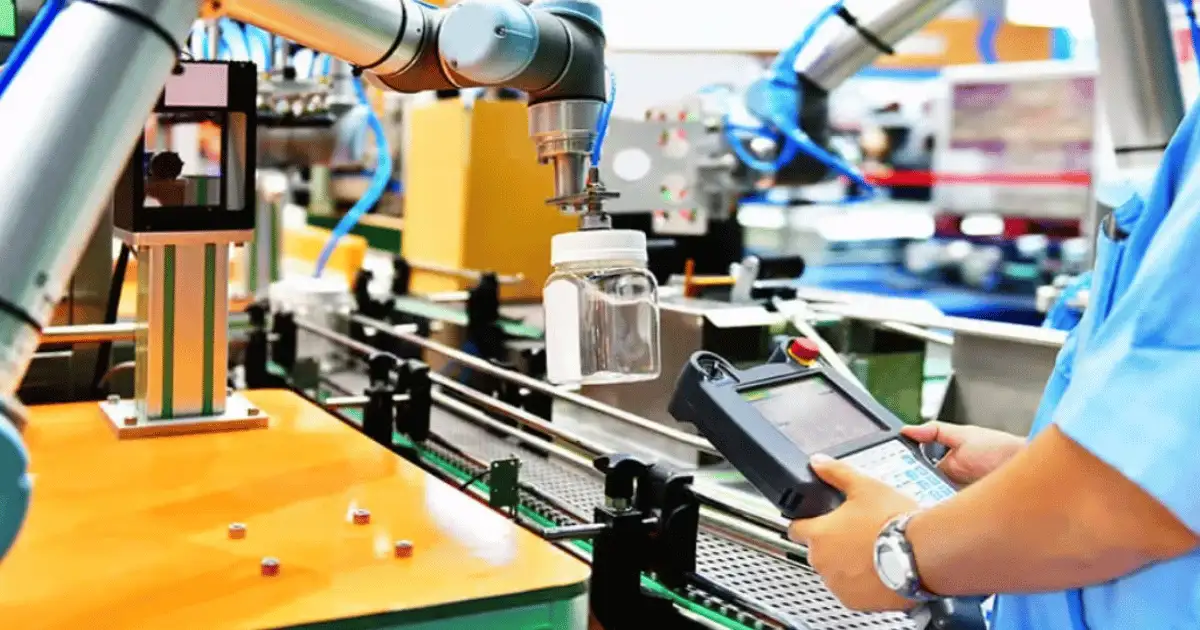

1.2. Vai trò của tay dạy robot trong vận hành
Để giúp bạn hình dung rõ hơn, dưới đây là các chức năng cốt lõi không thể thay thế khi bạn tiến hành vận hành tay dạy robot trong tự động hóa:
Tạo và hiệu chỉnh chương trình linh hoạt: Khi vận hành tay dạy robot, thiết bị này cho phép kỹ thuật viên dễ dàng khởi tạo và chỉnh sửa chương trình. Bạn có thể nhanh chóng ghi lại các điểm tọa độ tham chiếu và chuỗi chuyển động cho các tác vụ lặp đi lặp lại như hàn, sơn và lắp ráp trong vận hành.
Điều khiển chuyển động chính xác: Quá trình vận hành tay dạy robot giúp người vận hành kiểm soát hoàn toàn và chính xác từng di chuyển của cánh tay robot thông qua cần điều khiển (Joystick) hoặc các nút điều hướng trục chuyên dụng.
Chẩn đoán lỗi và phản hồi thời gian thực: Thiết bị cầm tay này cung cấp những dữ liệu trực quan theo thời gian thực, hiển thị thông báo lỗi và cập nhật trạng thái hệ thống liên tục để kỹ thuật viên nhanh chóng khoanh vùng, xử lý sự cố trong lúc vận hành tay dạy robot.
Tích hợp hệ thống an toàn tối cao: Các nút dừng khẩn cấp (E-Stop) và công tắc an toàn ba vị trí (Deadman Switch) giúp đảm bảo an toàn tuyệt đối cho con người khi có sự cố xảy ra trong quá trình vận hành. Việc này được thực hiện bằng cách ngắt nguồn động lực, dừng mọi chuyển động của robot ngay lập tức khi có sự cố phát sinh.
Tối ưu hóa hiệu suất vận hành: Thông qua giao diện màn hình khi vận hành tay dạy robot mà người vận hành có thể dễ dàng tinh chỉnh tốc độ, mô-men xoắn và cài đặt quỹ đạo di chuyển để robot đạt năng suất cao nhất.
2. Các phím chức năng của tay dạy robot cần lưu ý trước khi vận hành
Đối với một người mới, việc nhìn vào một chiếc tay dạy (teach pendant) có hàng chục phím tắt có thể gây ra cảm giác hoang mang. Tuy nhiên, trong số đó có 3 phím mà mọi kỹ thuật viên dù mới hay cũ đều phải bắt buộc lưu ý để luôn làm chủ mọi tình huống có thể xảy ra trong quá trình làm việc.
- Nút dừng khẩn cấp (Emergency Stop): Đây là nút nhấn có màu đỏ, hình cây nấm nằm ở góc trên cùng của tay dạy. Trong quá trình vận hành tay dạy robot nếu nhận biết máy di chuyển sai quỹ đạo hoặc có nguy cơ va đập, bạn có thể nhấn vào nút này ngay lập tức để ngắt toàn bộ nguồn động lực của robot.
- Nút nhấn ba vị trí (Deadman Switch): Đây là công tắc an toàn tối cao nằm ở mặt sau của tay dạy, nơi các ngón tay của bạn ôm vào thiết bị. Nút này sẽ có 3 trạng thái: Buông tay (robot dừng), bóp hờ ở giữa (robot cho phép di chuyển), bóp chặt (robot dừng ngay lập tức). Bạn phải luôn giữ nút này ở vị trí giữa khi điều khiển robot di chuyển.
- Công tắc ON/OFF Switch: Nằm ngay trên mặt trước tay dạy. Khi bạn chuyển sang “ON“, bạn sẽ kích hoạt quyền điều khiển tối cao cho chiếc Teach Pendant cầm tay và vô hiệu hóa mọi lệnh kích hoạt chạy máy từ tủ điện trung tâm hay hệ thống PLC bên ngoài.

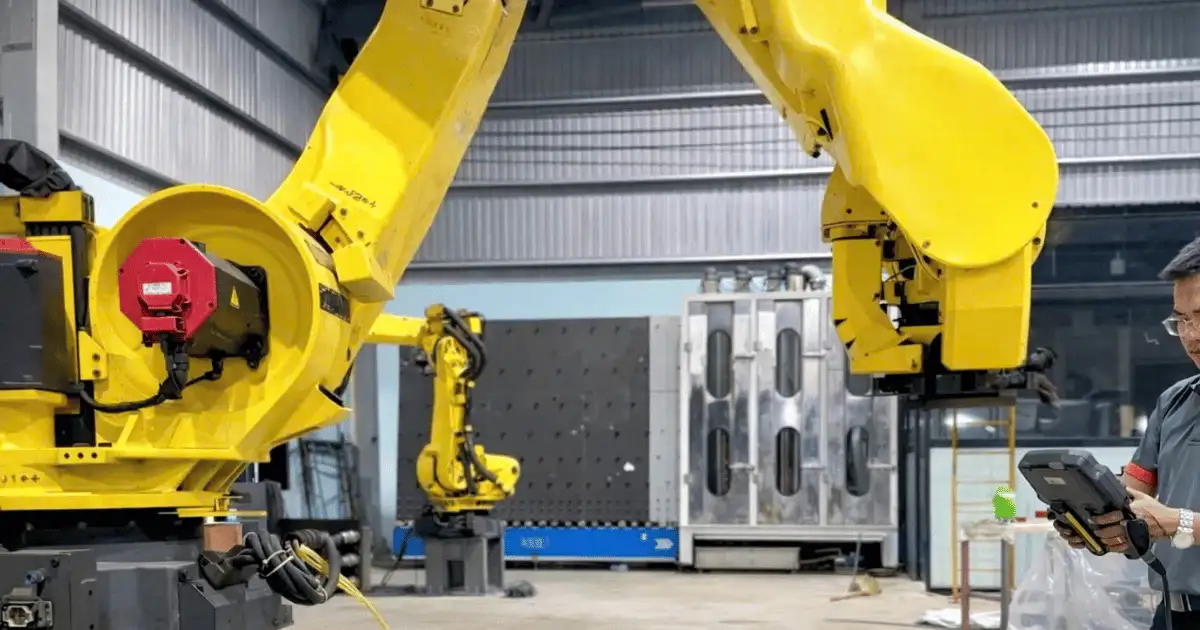

3. Quy trình 4 bước vận hành tay dạy robot Fanuc an toàn cho người mới
Để bắt đầu tương tác với robot Fanuc một cách chuyên nghiệp, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình 4 bước sau đây:
Bước 1 (Kiểm tra không gian an toàn): Trước khi cầm tay dạy lên, hãy quan sát vùng không gian hoạt động (Work Envelope) của robot. Đảm bảo không có bất kỳ ai, vật cản hay công cụ dụng cụ nào nằm trong tầm với của cánh tay robot.
Bước 2 (Kích hoạt quyền điều khiển cầm tay): Gạt công tắc của Teach Pendant sang chế độ “ON“. Ngay lập tức, hãy nhấn phím chỉnh tốc độ (Override) giảm xuống mức thấp nhất, khuyến nghị từ 10% trở xuống đối với người mới để dễ dàng kiểm soát tình huống có thể xảy ra trong suốt quá trình vận hành.
Bước 3 (Thao tác dẫn động robot): Để di chuyển robot, bạn cần thực hiện tổ hợp thao tác sau đây (một tay giữ nhẹ nút Deadman Switch ở mặt sau, tay còn lại nhấn và giữ phím SHIFT, sau đó bấm các phím di chuyển trục tương ứng “X, Y, Z” hoặc “J1, J2, J3…”).
Bước 4 (Chuyển giao chế độ vận hành): Sau khi đã điều chỉnh hoặc dạy xong chương trình, hãy gạt công tắc Teach Pendant về lại chế độ “OFF“, đặt thiết bị lên giá treo an toàn bên ngoài rào chắn trước khi chuyển tủ điện sang chế độ Auto để robot chạy tự động.
4. Những sai lầm cần tránh khi vận hành tay dạy robot
Dù hệ thống máy móc có hiện đại đến đâu, rủi ro vẫn có thể xảy ra nếu người vận hành chủ quan. Dưới đây là những sai lầm phổ biến mà một kỹ thuật viên cần tuyệt đối tránh trong quá trình vận hành tay dạy robot:
- Quên bật chế độ “ON” khi đi vào vùng rào chắn: Nếu bạn đi vào buồng robot để sửa đổi vị trí mà không bật ON trên tay dạy, một ai đó bên ngoài vô tình nhấn nút Start trên tủ điện có thể khiến robot khởi động bất ngờ. Điều này có thể gây nguy hiểm trực tiếp đến tính mạng của người đang ở gần phạm vi robot hoạt động
Sử dụng tốc độ quá cao khi thử chương trình mới: Khi chạy thử một đoạn code (chương trình) vừa viết, việc vận hành tay dạy robot ở tốc độ 100% là cực kỳ mạo hiểm. Vì vậy, hãy tiến hành chạy thử ở tốc độ thấp dưới dạng từng dòng lệnh (Step-by-Step) để kiểm tra va chạm một cách chính xác nhất.
Vừa đi lùi vừa bấm máy: Khi đứng trong không gian hẹp với robot, việc vừa đi giật lùi vừa nhìn màn hình điều khiển rất dễ khiến bạn bị vấp ngã hoặc bị kẹt vào các góc chết. Vì vậy, hãy luôn đứng ở vị trí có góc nhìn thoáng và bao quát nhất khu vực vận hành.
Kết luận
Làm chủ kỹ năng vận hành tay dạy robot an toàn là bước đệm vững chắc giúp bạn trở thành một kỹ sư tự động hóa thực thụ. Việc tuân thủ quy trình, hiểu rõ các phím chức năng an toàn như E-Stop và Deadman Switch chính là chìa khóa để bảo vệ bản thân và thiết bị nhà xưởng. Hãy luôn cẩn trọng trong từng thao tác và liên hệ ngay với đơn vị hỗ trợ giải pháp robot uy tín nếu bạn cần một lộ trình đào tạo hoặc giải pháp kỹ thuật chuyên sâu, chất lượng, an toàn cho hệ thống robot của mình!
