Bạn có biết vì sao hộp số là bộ phận quan trọng nhất trong cánh tay robot 6 trục? Vai trò của hộp số không chỉ giúp đảm bảo ổn định thiết bị mà còn cải thiện hiệu quả làm việc trong lĩnh vực công nghiệp. Hãy cùng Thiết Bị Robot khám phá vai trò của hộp số tác động đến hiệu quả vận hành robot 6 trục qua bài viết dưới đây.
1. Cách hộp số hoạt động trong máy móc công nghiệp

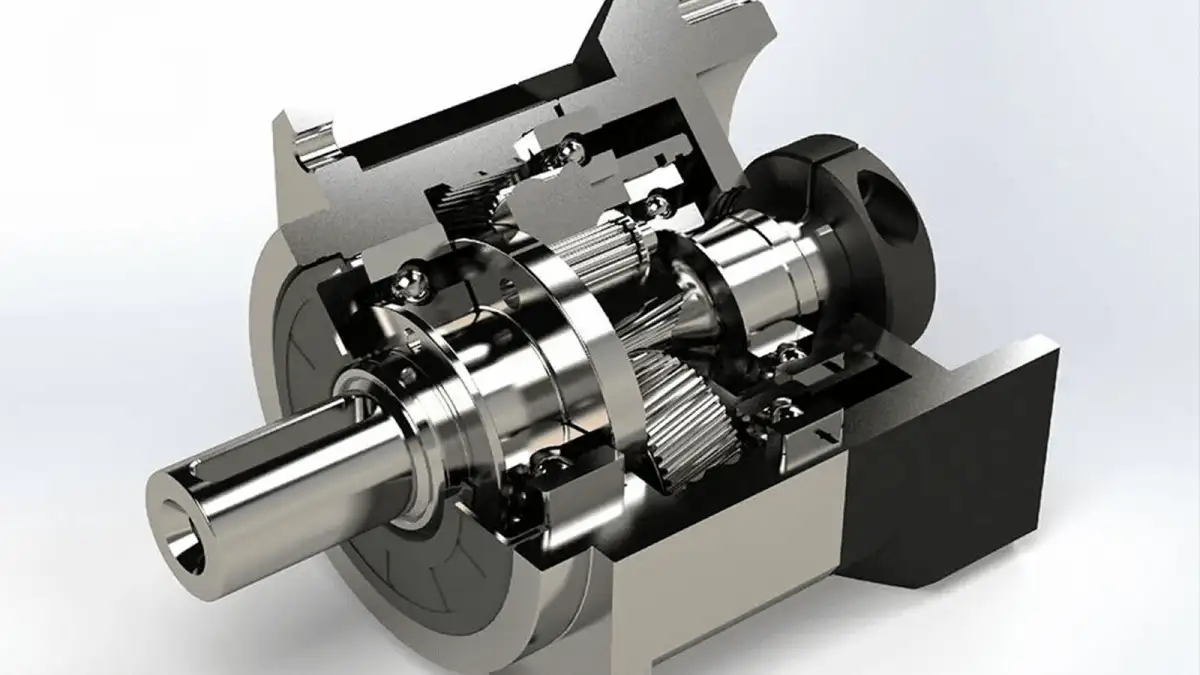

Hộp số là bộ phận quan trọng trong hệ thống truyền động của máy móc, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và sản xuất. Vai trò của hộp số là tăng mô-men xoắn hoặc điều chỉnh tốc độ quay của động cơ để phù hợp với yêu cầu vận hành.Trục động cơ được kết nối trực tiếp với đầu vào của hộp số, còn đầu ra sẽ phụ thuộc vào tỷ số truyền của bộ bánh răng, từ đó quyết định công suất và tốc độ làm việc.
Với nhiều thiết kế và thông số kỹ thuật khác nhau, hộp số được sử dụng phổ biến trong máy móc nông nghiệp, công nghiệp, xây dựng,…đồng thời có thể cấu hình theo nhiều dạng kết hợp để đáp ứng nhu cầu thực tế.
2. Tiêu chí chọn lựa hộp số phù hợp cho từng trục robot
Việc chọn hộp số cho từng trục của robot dựa vào việc đánh giá tải trọng, mô-men xoắn, độ cứng xoắn và yêu cầu đi dây qua trục.
- Trục 1-3: ưu tiên hộp số có sức mạnh tốt, độ bền cao.
- Trục 3-6: ưu tiên hộp số nhẹ – gọn – độ chính xác cao.
Trong robot công nghiệp 6 trục, mỗi khớp đảm nhận một chức năng chuyển động riêng biệt và chịu tải trọng khác nhau. Do đó, vai trò của hộp số ở mỗi trục không giống nhau, chúng được thiết kế phù hợp với đặc tính cơ học và yêu cầu vận hành của từng khớp. Từ các trục chính chịu tải lớn ở phần gốc cho đến các khớp cổ tay nhỏ gọn ở phần cuối, mỗi hộp số đều có vai trò quyết định đến độ chính xác, độ bền và hiệu suất tổng thể của robot.

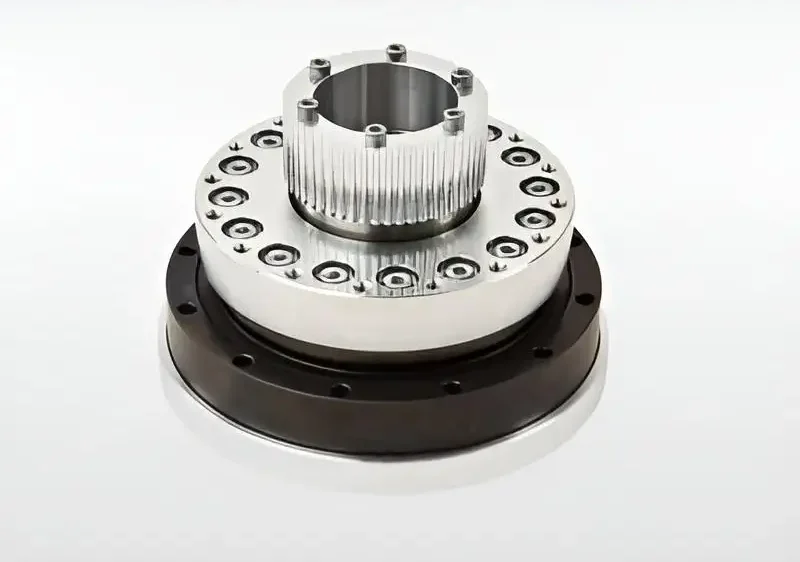

Trục 1 là khớp xoay gốc của robot, chịu tải trọng và mô-men nghiêng lớn nhất do chiều dài cánh tay gây ra. Vì vậy, hộp số cho trục này cần có kết cấu chắc chắn và độ cứng vững cao, đảm bảo khả năng chịu lực uốn và mô-men lật trong quá trình vận hành.
Trục 2 là trục vai chịu tải nặng nhất, chiếm tới 70–75% trọng lượng toàn bộ robot. Do đó, hộp số sử dụng cho trục này phải đáp ứng yêu cầu mô-men xoắn rất lớn và có độ cứng xoắn cao để duy trì độ chính xác và ổn định trong vận hành.
Trục 3 là khớp khuỷu trong cánh tay robot công nghiệp, cũng chịu tải trọng lớn tương tự trục vai nên hộp số ở đây cũng đòi hỏi mô-men xoắn cao và độ cứng xoắn lớn. Đặc biệt, do ảnh hưởng của khối lượng cơ cấu truyền động, động cơ thường không được đặt trực tiếp tại khớp này mà cần đến hệ thống truyền lực trung gian để kết nối mô-men từ động cơ đến hộp số.
Trục 4 sử dụng hộp số cần có độ cứng xoắn cao để đảm bảo độ chính xác khi vận hành, mặc dù yêu cầu về mô-men xoắn thấp hơn so với các khớp lớn phía dưới.

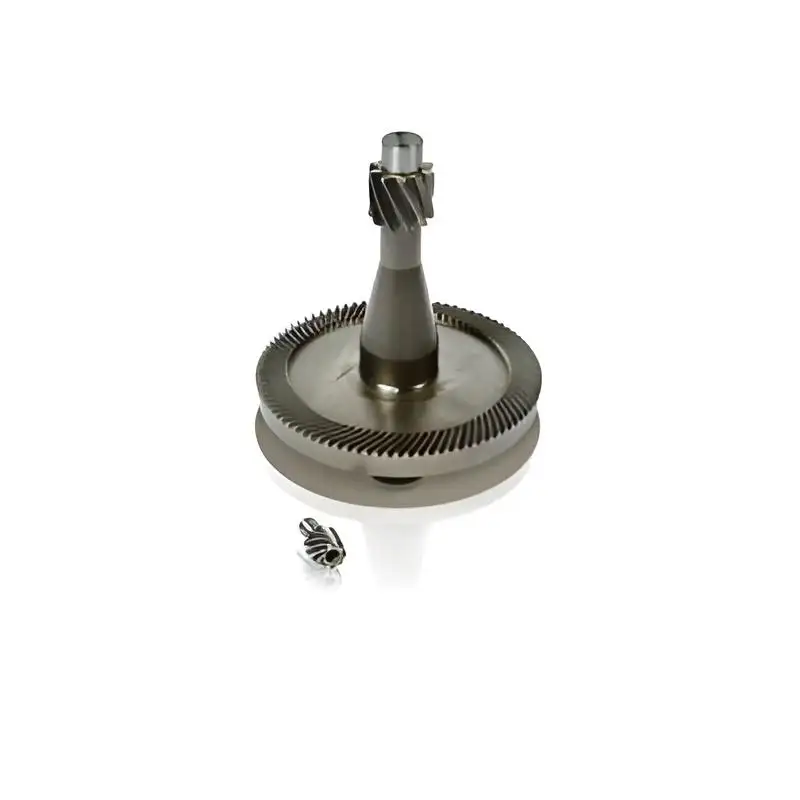

Trục 5 là trục gập cổ tay, hộp số nên nhỏ gọn và nhẹ hơn. Do động cơ không đặt trực tiếp tại vị trí này, một số hãng áp dụng cơ cấu truyền trung gian như dây đai răng, bánh răng trụ hoặc hypoid gear để truyền mô-men xoắn từ động cơ đến hộp số. Hộp số tại đây cần duy trì sự cân bằng giữa độ chính xác và khả năng cung cấp mô-men phù hợp để điều khiển cổ tay linh hoạt.
Trục 6 là trục cuối cùng của robot phụ trách xoay bàn tay hoặc công cụ gắn kèm, đòi hỏi hộp số có kích thước cực kỳ nhỏ gọn với trọng lượng nhẹ nhưng vẫn đảm bảo độ chính xác rất cao.
Có thể bạn quan tâm: Hộp số Trục 1-3 Robot ABB 3HAC4795-1

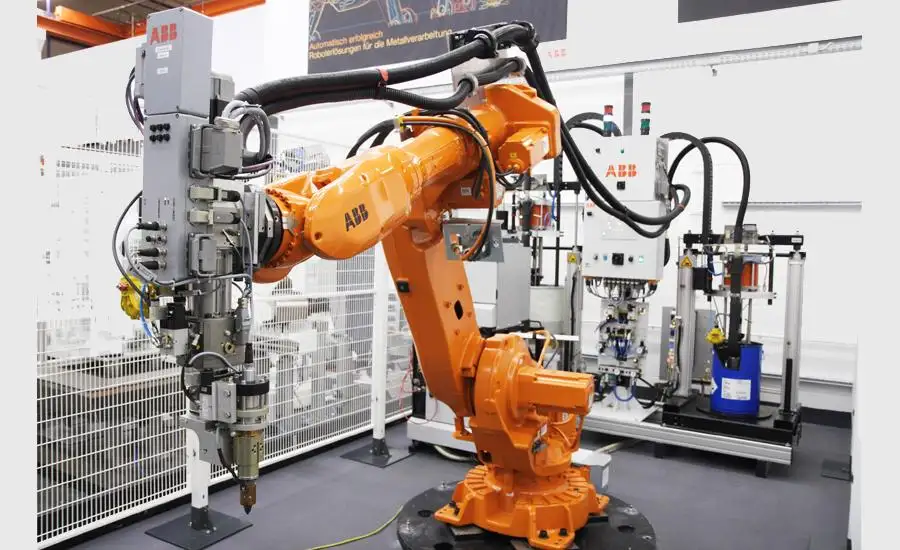

3. Vai trò của hộp số tác động đến hiệu quả vận hành robot 6 trục
1. Tăng độ chính xác
Việc trang bị hộp số hiệu suất cao giúp robot 6 trục đạt độ chính xác vượt trội trong quá trình vận hành. Hộp số giữ cho chuyển động của robot ổn định, đồng thời mang đến khả năng kiểm soát mô-men xoắn và tốc độ một cách chính xác, phù hợp với nhiều ứng dụng sản xuất khác nhau.
Sự điều chỉnh mô-men xoắn này đặc biệt quan trọng trong các công đoạn đòi hỏi độ chính xác cao như lắp ráp hay hàn. Nhờ duy trì chuyển động trơn tru, hộp số không chỉ hạn chế hao mòn linh kiện và kéo dài tuổi thọ thiết bị mà còn góp phần nâng cao năng suất trong các dây chuyền sản xuất cường độ cao.
2. Tăng hiệu suất làm việc
Hộp số đóng vai trò đảm bảo robot vận hành linh hoạt giữa nhiều công đoạn khác nhau mà không làm mất đi độ chính xác. Nhờ khả năng kiểm soát tốt sự cân bằng giữa tốc độ và độ chuẩn xác, hộp số giúp rút ngắn chu kỳ sản xuất đồng thời duy trì chất lượng đầu ra. Đây là lợi thế vượt trội cho các ngành công nghiệp cần hiệu suất cao.
3. Ổn định chuyển động
Hộp số giữ vai trò quan trọng trong việc đảm bảo độ ổn định cho các thao tác phức tạp và tốc độ cao của robot như công đoạn hàn hoặc lắp ráp. Dù hoạt động dưới nhiều mức tải trọng khác nhau, vai trò của hộp số trong robot 6 trục vẫn duy trì được chuyển động mượt và chính xác.
Với khả năng kiểm soát mô-men xoắn và tốc độ, hộp số cho phép robot 6 trục thích ứng linh hoạt với đa dạng nhu cầu sản xuất mà không ảnh hưởng đến sự chính xác và khả năng kiểm soát.
Đọc thêm: Tìm hiểu về các chi tiết linh kiện cánh tay robot công nghiệp
Kết luận
Hộp số chính là yếu tố cốt lõi quyết định độ chính xác, hiệu suất và độ bền trong vận hành robot 6 trục. Việc lựa chọn đúng hộp số cho từng trục không chỉ tối ưu chuyển động mà còn nâng cao chất lượng và năng suất sản xuất.
Nếu bạn muốn tìm hiểu thêm hoặc cần tư vấn giải pháp hộp số phù hợp cho robot công nghiệp, liên hệ với Thiết Bị Robot để được hỗ trợ chi tiết.
