Pin dự phòng lắp trên cánh tay robot và trong tủ điều khiển (controller) giữ nhiệm vụ duy trì dữ liệu bộ nhớ khi nhà máy ngắt nguồn điện chính. Khi rơi vào tình trạng hết pin mà không được phát hiện kịp thời, robot sẽ đứng trước nguy cơ mất dữ liệu, lỗi tọa độ, vị trí di chuyển của các trục.
Việc thay pin cho robot định kỳ chính là giải pháp bảo trì phòng ngừa đơn giản, tiết kiệm nhưng mang lại hiệu quả bảo vệ thiết bị tối ưu. Bài viết dưới đây sẽ hướng dẫn bạn cách thay pin cho robot an toàn, đúng kỹ thuật để loại bỏ hoàn toàn rủi ro dừng máy đắt đỏ.
1. Vai trò của pin trên cánh tay robot và tủ điều khiển
Để hiểu vì sao công tác bảo trì này lại cấp thiết, trước hết chúng ta cần phân biệt rõ vai trò của hai khối pin khác nhau trong cùng một hệ thống robot công nghiệp. Tầm quan trọng của việc thay pin cho robot đúng thời điểm xuất phát từ chính chức năng duy trì dữ liệu của hai bộ phận này.
1.1. Pin trên thân cánh tay robot
Khối pin nằm trên thân cánh tay có nhiệm vụ cung cấp điện năng liên tục cho các cảm biến đếm xung (encoder) tại mỗi trục quay (từ J1 đến J6). Dữ liệu này giúp robot ghi nhớ chính xác vị trí góc quay của các khớp ngay cả khi ngắt điện toàn nhà máy.
Sự cố tụt áp pin sẽ trực tiếp tác động đến quy trình thay pin cho robot trên thân máy. Nếu pin cạn hoàn toàn khi ngắt điện, robot sẽ rơi vào trạng thái “mất gốc”. Lúc này, kỹ thuật viên sẽ phải mất rất nhiều thời gian và công sức để thực hiện lại quy trình cân chỉnh tọa độ gốc vô cùng phức tạp.
1.2. Pin trong tủ điều khiển (controller)
Nếu như pin trên thân cánh tay bảo vệ tọa độ cơ khí, thì pin bên trong tủ điều khiển lại bảo vệ bộ não của hệ thống. Viên pin này duy trì bộ nhớ RAM nội bộ khi không có nguồn cấp chính, bao gồm:
- Các file chương trình gia công, lắp ráp và hàn tự động đã được lập trình.
- Hệ điều hành, phần mềm ứng dụng và các biến hệ thống.
- Cấu hình kết nối tín hiệu đầu vào/đầu ra (I/O configurations).
Nếu không thực hiện thay pin cho robot ở tủ điều khiển đúng hạn, sự cố cạn pin sẽ xóa sạch các file dữ liệu này, khiến nhà máy phải tốn hàng giờ, thậm chí hàng tuần để khôi phục lại dữ liệu vận hành.
Sau đây, Thiết bị robot sẽ đi sâu vào hướng dẫn bạn tất tần tật quy trình thay pin cho robot chuẩn kỹ thuật.

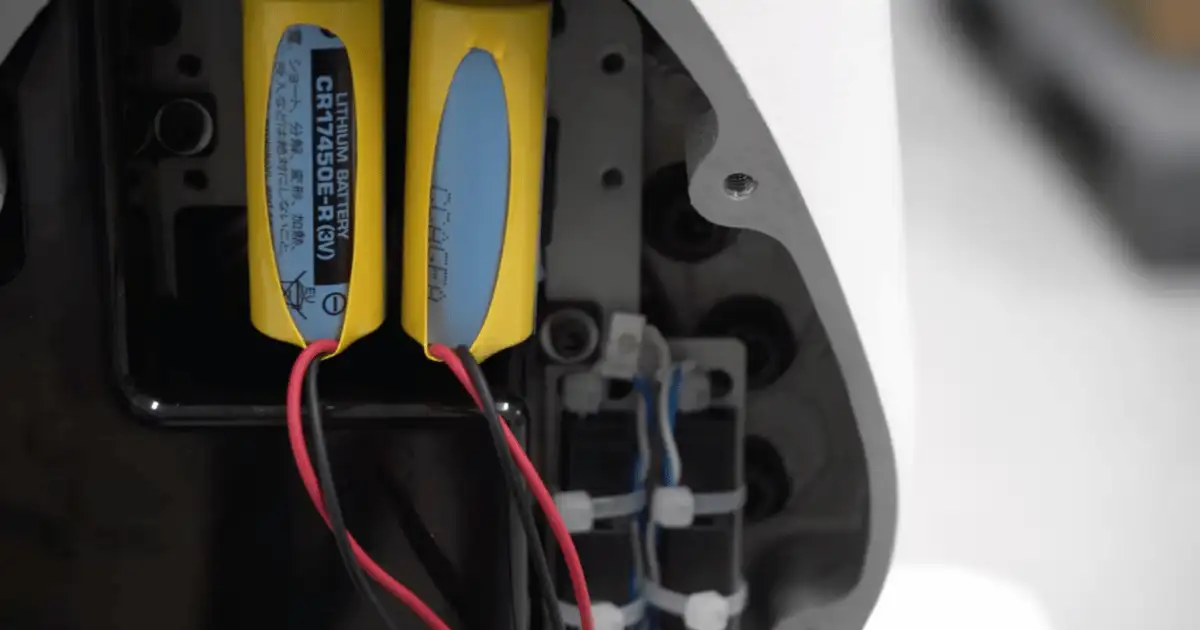

2. Chuẩn bị vật tư & quy trình sao lưu trước khi thay pin
Việc chuẩn bị kỹ lưỡng trước khi thay pin cho robot sẽ giúp kỹ thuật viên chủ động kiểm soát mọi tình huống kỹ thuật và đảm bảo an toàn tuyệt đối cho linh kiện.
2.1. Tra cứu cẩn thận tài liệu kỹ thuật từ nhà sản xuất
Mỗi dòng robot công nghiệp đều có thiết kế hộc chứa pin và mã phụ tùng riêng biệt. Ví dụ, trên dòng robot FANUC M-20iD, khối pin cánh tay nằm ngay tại phần đế trục J1, trong khi các dòng robot KUKA hay ABB có thể bố trí ở góc hông. Do đó, việc tra cứu tài liệu kỹ thuật giúp xác định chính xác vị trí và mã pin chính hãng cần sử dụng.
2.2. Chuẩn bị dụng cụ và vật tư chuẩn kỹ thuật
Lựa chọn đúng chủng loại mỡ và pin là yếu tố then chốt khi thay pin cho robot. Kỹ thuật viên cần chuẩn bị:
- Pin thay thế chính hãng: Tùy theo model, pin có thể là dạng pin đại tiêu chuẩn hoặc cụm pin Lithium chuyên dụng kèm jack cắm đặc chủng.
- Dụng cụ tháo lắp: Tô vít đầu phẳng (flathead screwdriver) để mở nắp hộc chứa.
- Thiết bị sao lưu: USB dung lượng chuẩn đã được hệ thống robot phê duyệt hoặc cáp kết nối Ethernet.
2.3. Quy trình sao lưu dữ liệu bắt buộc
Sao lưu dữ liệu là bước bắt buộc không thể bỏ qua trước khi thay pin cho robot. Đây được xem là “bảo hiểm” an toàn nhất cho toàn bộ hệ thống:
- All of the Above (AOA) Backup: Sao lưu toàn bộ file chương trình, cấu hình I/O và biến hệ thống ra thiết bị lưu trữ ngoài.
- Image Backup: Tạo bản sao đóng gói toàn bộ hệ điều hành và phần mềm tủ điều khiển, giúp khôi phục nguyên trạng hệ thống trong thời gian ngắn nhất nếu xảy ra sự cố phần cứng.

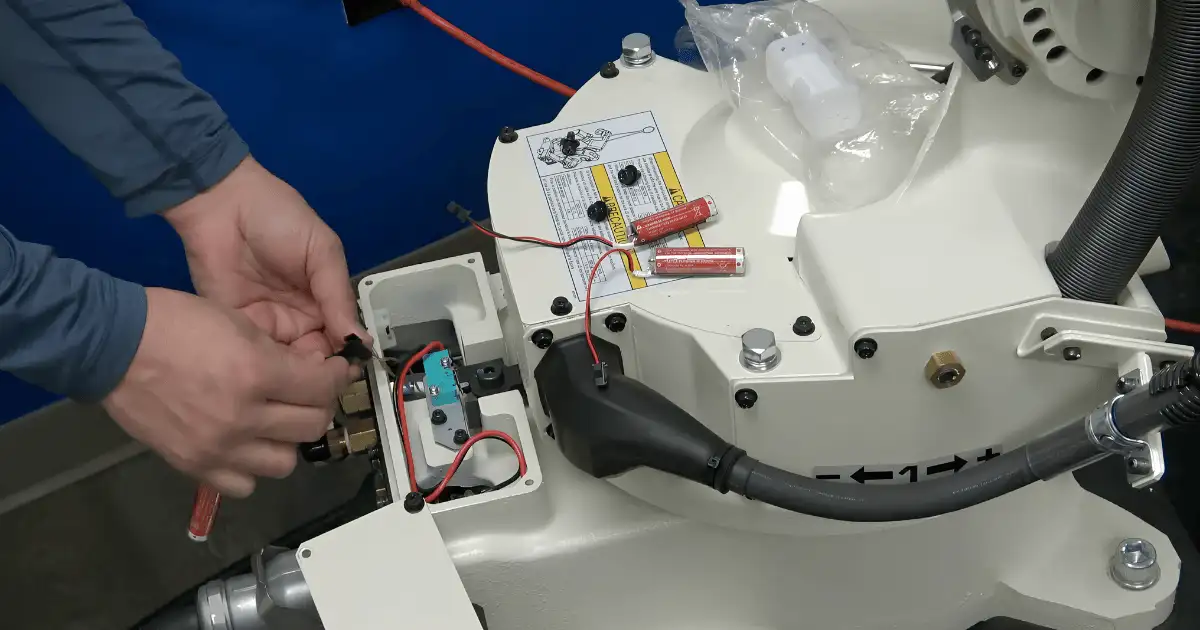

3. Quy trình 5 bước thay pin cho robot công nghiệp an toàn, đúng kỹ thuật
Nắm vững quy trình 5 bước thay pin cho robot công nghiệp chuẩn kỹ thuật sẽ giúp kỹ thuật viên thao tác nhanh chóng, chính xác và ngăn ngừa rủi ro mất dữ liệu encoder.
Bước 1: Hoàn tất sao lưu dữ liệu AOA & Image
Cắm USB vào cổng nối trên tủ điều khiển, thực hiện xuất đầy đủ hai bản sao lưu AOA Backup và Image Backup. Kiểm tra lại dung lượng file trên USB để đảm bảo bản sao lưu không bị lỗi.
Bước 2: Giữ nguồn tủ điều khiển bật (Power ON) & Nhấn E-Stop
Nếu tắt nguồn tủ điều khiển trong lúc tháo viên pin cũ ra khỏi cánh tay, điện áp nuôi encoder sẽ ngắt ngay lập tức, làm mất toàn bộ tọa độ vị trí.
Sau khi đảm bảo nguồn điện BẬT, hãy ấn nút Dừng Khẩn Cấp (Emergency Stop) trên bàn phẳng điều khiển (Teach Pendant) để ngăn ngừa cánh tay robot tự động di chuyển gây mất an toàn.
Lưu ý: Quy trình thay pin cho robot công nghiệp đòi hỏi kỹ thuật viên tuân thủ nghiêm ngặt nguyên tắc cấp nguồn. Khi thay pin cho thân cánh tay robot, NGUỒN ĐIỆN TỦ ĐIỀU KHIỂN BẮT BUỘC PHẢI LUÔN BẬT (POWER ON).
Bước 3: Mở nắp hộc chứa pin
Lưu ý quan trọng trong bước cấp nguồn khi thay pin cho robot là giữ an toàn tuyệt đối về điện. Dùng tô vít đầu phẳng nới lỏng các ốc vặn trên nắp bảo vệ hộc pin (ở đế J1 hoặc trên tủ controller). Tháo nắp che cẩn thận để không làm rách gioăng cao su chống bụi.
Bước 4: Tháo pin cũ và lắp pin mới đúng chiều
Rút giắc cắm nhẹ nhàng hoặc tháo các viên pin cũ ra khỏi khay chứa. Lắp cụm pin mới vào khay, chú ý đối chiếu chính xác chiều điện cực dương (+) và âm (-) theo ký hiệu hướng dẫn.
Bước 5: Lắp lại nắp bảo vệ cẩn thận
Hoàn tất quá trình thay pin cho robot bằng việc siết chặt nắp hộc chứa. Đảm bảo gioăng cao su được đặt phẳng để duy trì khả năng chống nước và chống bụi (chuẩn IP65/IP67). Đối với các dòng robot FANUC, hãy chú ý lắp nắp bảo vệ sao cho logo FANUC nằm đúng chiều đứng.

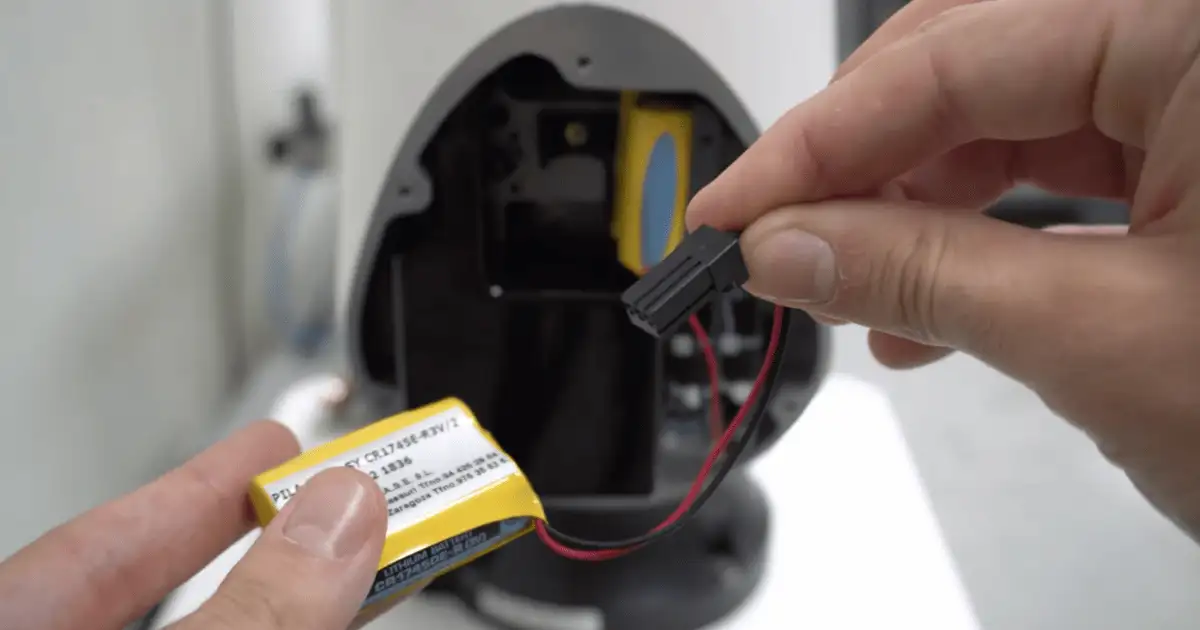

4. Các sai lầm nguy hiểm cần tránh khi thay pin cho robot
Trong thực tế vận hành nhà máy, nhiều kỹ thuật viên chưa có nhiều kinh nghiệm thường vô tình mắc phải những sai lầm nghiêm trọng trong quá trình thay pin cho robot. Những sơ suất này không chỉ làm gián đoạn dây chuyền sản xuất mà còn gây ra tổn thất vô cùng lớn về mặt chi phí và thời gian khắc phục.
4.1. Tắt nguồn tủ điều khiển khi thay pin cánh tay robot
Đây được xem là sai lầm kinh điển và phổ biến nhất ở các nhà máy. Nhiều người theo thói quen an toàn điện thông thường sẽ ngắt toàn bộ nguồn cấp trước khi tháo lắp vật tư.
Tuy nhiên, nếu bạn ngắt nguồn tủ điều khiển trong lúc thực hiện thay pin cho robot trên thân cánh tay, tụ điện duy trì trên bo mạch encoder sẽ bị xả kiệt chỉ trong vài giây.
Hậu quả là robot sẽ ngay lập tức bị mất toàn bộ gốc tọa độ. Việc cài đặt và hiệu chỉnh lại gốc tọa độ đòi hỏi thiết bị chuyên dụng, kỹ thuật viên trình độ cao và có thể tiêu tốn từ vài giờ đến cả ngày làm việc, làm đình trệ toàn bộ kế hoạch giao hàng của nhà máy.
4.2. Bỏ qua khâu sao lưu dữ liệu (Backup)
Nhiều kỹ thuật viên quá tự tin vào thao tác tay nghề nên thường bỏ qua bước xuất file sao lưu trước khi thay pin cho robot.
Trong thực tế, chỉ cần một sự cố nhỏ như tuột tay làm rớt jack cắm, sụt áp tụ điện bất ngờ hay tuột cáp tín hiệu, toàn bộ file chương trình vận hành, biến hệ thống và cấu hình I/O sẽ bị xóa sạch.
Nếu không có bản backup AOA (All of Above) hay Image Backup, nhà máy sẽ rơi vào kịch bản tồi tệ nhất: Phải lập trình lại toàn bộ ứng dụng từ đầu.
4.3. Sử dụng pin kém chất lượng hoặc sai điện áp
Để cắt giảm chi phí bảo trì, một số đơn vị chọn mua các loại pin trôi nổi, pin nhái không rõ nguồn gốc trên thị trường để thay pin cho robot công nghiệp.
Đây là một quyết định tiềm ẩn rủi ro cực kỳ lớn. Pin kém chất lượng thường có điện áp không ổn định, tuổi thọ ngắn và rất dễ bị rò rỉ axit ăn mòn khay chứa cũng như các bo mạch điện tử đắt tiền xung quanh.
Nếu so sánh với giá bán cánh tay robot công nghiệp ban đầu hay giá linh kiện cánh tay robot chính hãng (như bo mạch CPU hay bo mạch Encoder) có giá tới hàng ngàn USD, chi phí tiết kiệm được từ việc mua pin giá rẻ là hoàn toàn không đáng để đánh đổi.
4.4. Chờ đến khi xuất hiện cảnh báo pin yếu mới tiến hành mua vật tư
Nhiều nhà máy duy trì thói quen thụ động: Chỉ khi màn hình tay dạy robot báo lỗi “Battery Low Alarm” mới bắt đầu tìm kiếm nhà cung cấp để mua pin.
Rủi ro ở chỗ, nếu vật tư không có sẵn trong kho hoặc thời gian giao hàng kéo dài, viên pin yếu có thể kiệt nguồn hoàn toàn trước khi pin mới về đến nơi. Việc này trực tiếp đẩy hệ thống vào sự cố mất dữ liệu ngoài ý muốn.

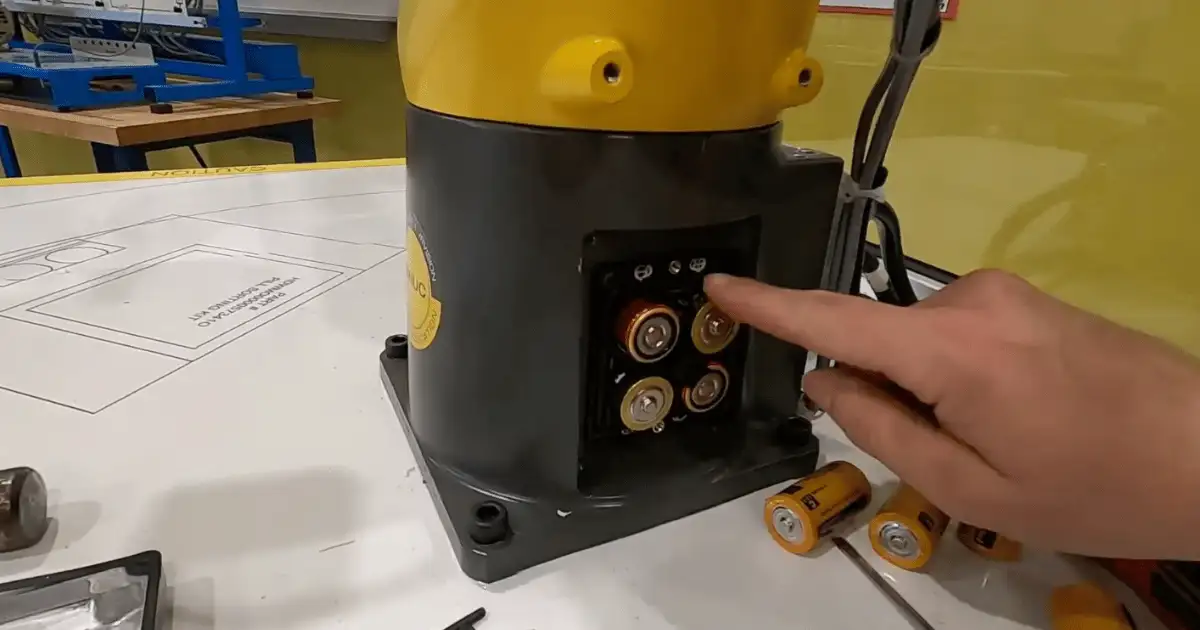

5. Tần suất thay pin định kỳ & lời khuyên lưu trữ lâu dài từ Thiết bị robot
Đổi mới tư duy bảo trì từ “chờ hỏng mới sửa” sang “bảo trì phòng ngừa” là chìa khóa để duy trì hiệu suất hoạt động tối đa cho mọi nhà máy tự động hóa.
5.1. Tần suất thay pin khuyến cáo từ nhà sản xuất
Hầu hết các hãng sản xuất robot công nghiệp hàng đầu (như FANUC, ABB, KUKA, Yaskawa) đều đưa ra khuyến cáo: nên tiến hành thay pin cho robot định kỳ 1 năm/lần (hoặc sau tối đa 10.000 giờ vận hành).
Việc đưa công tác này vào danh mục bảo trì phòng ngừa hàng năm giúp đảm bảo điện áp dự phòng luôn ở ngưỡng an toàn tuyệt đối, loại bỏ hoàn toàn nguy cơ sụt áp ngầm.
5.2. Quản lý an toàn khi lưu kho hoặc dừng máy dài ngày
Trong trường hợp nhà máy có kế hoạch tạm dừng sản xuất kéo dài (như kỳ nghỉ lễ Tết, bảo dưỡng tổng thể toàn xưởng hoặc di dời nhà máy):
- Bắt buộc phải thực hiện nạp bản sao lưu dữ liệu (AOA & Image Backup) đầy đủ ra USB lưu trữ an toàn.
- Tiến hành thay pin cho robot công nghiệp bằng một bộ pin hoàn toàn mới trước khi ngắt nguồn điện chính.
Thao tác này đảm bảo rằng trong suốt nhiều tuần hoặc nhiều tháng không có nguồn điện cấp, khối pin mới vẫn đủ dung lượng để nuôi bộ nhớ RAM và duy trì giá trị xung encoder.
5.3. Chiến lược dự phòng vật tư tại xưởng
Chuyên gia từ Thiết bị robot khuyên các doanh nghiệp nên luôn duy trì tối thiểu từ 2 – 3 bộ pin chính hãng lưu kho cho mỗi dòng model robot đang vận hành.
Việc chủ động vật tư tại chỗ giúp đội ngũ kỹ thuật có thể xử lý lập tức trong kỳ bảo trì định kỳ hoặc khi có bất kỳ dấu hiệu sụt áp nào, đảm bảo dây chuyền luôn sẵn sàng sản xuất.
Kết luận
Tóm lại, công tác thay pin cho robot là một mắt xích bảo dưỡng đơn giản nhưng đóng vai trò quyết định đối với tính liên tục của dây chuyền sản xuất. Thực hiện thay pin cho robot đúng phương pháp sẽ giúp doanh nghiệp bảo vệ toàn bộ dữ liệu vị trí và chương trình vận hành, triệt tiêu 100% nguy cơ dừng máy ngoài kế hoạch.
Bằng việc chủ động tuân thủ quy trình an toàn và lập kế hoạch bảo trì định kỳ, nhà máy sẽ tối ưu hóa hiệu suất thiết bị và bảo vệ tối đa nguồn vốn đầu tư ban đầu.
