Bước sang năm 2026, thị giác máy (Machine Vision) chính là “đôi mắt thần” quyết định độ chính xác tuyệt đối cho mọi dây chuyền. Không chỉ dừng lại ở việc kiểm tra, đây còn là sự kết hợp hoàn hảo giữa phần cứng tinh vi và phần mềm AI mạnh mẽ.
Vậy các thành phần cấu tạo của thị giác máy cơ bản gồm những gì và tại sao chúng lại là yếu tố then chốt định hình giá trị đầu tư? Hãy cùng khám phá 5 yếu tố cốt lõi – bảo chứng cho sự phát triển bền vững của doanh nghiệp.

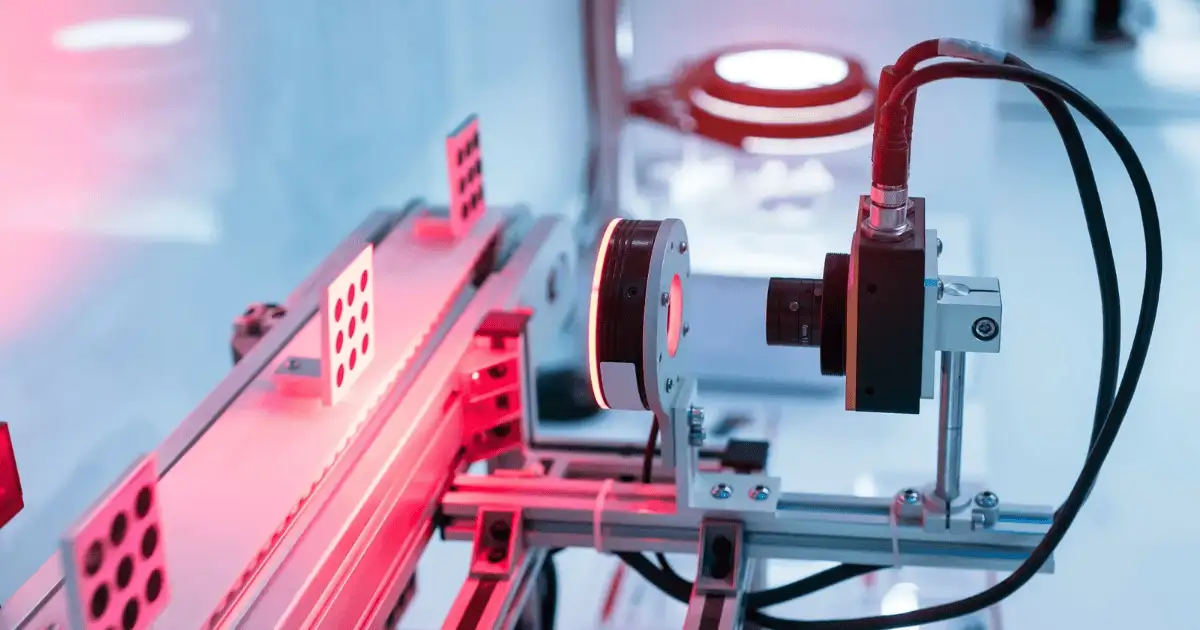

1. Các thành phần cơ bản cấu tạo thị giác máy
Để một hệ thống vận hành trơn tru, việc nắm rõ các thành phần cấu tạo của thị giác máy cơ bản là bước đi tiên quyết giúp doanh nghiệp làm chủ công nghệ.

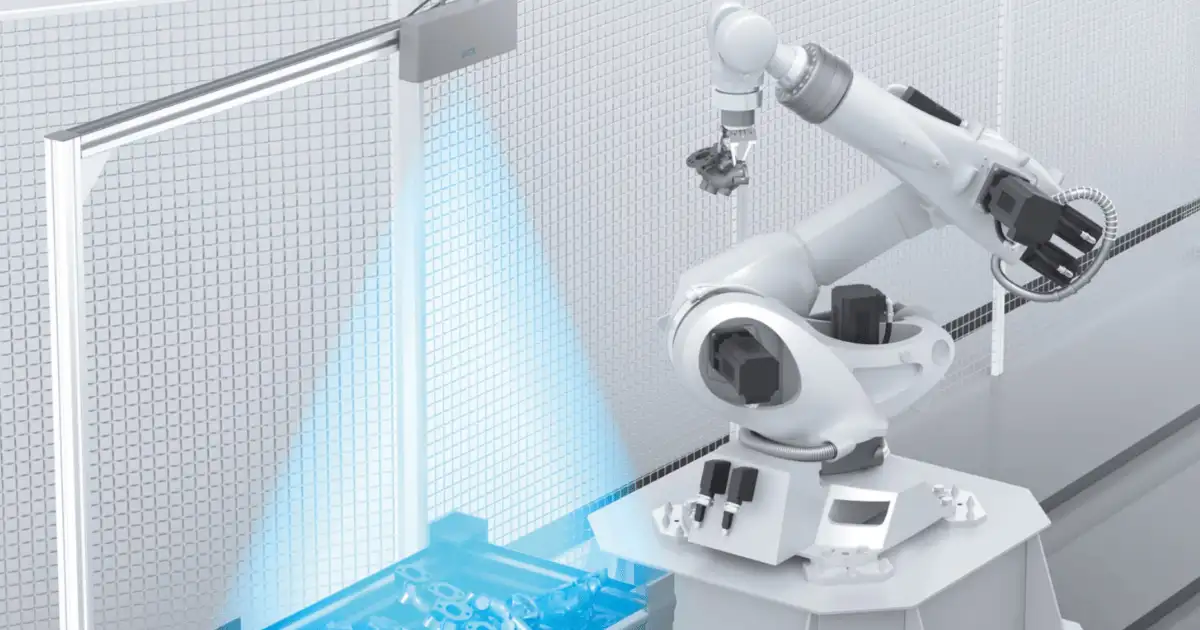

1.1. Thiết bị chiếu sáng (Lighting)
Trong cấu tạo của thị giác máy, ánh sáng không đơn thuần là để nhìn thấy, mà là để “nhìn đúng“. Hệ thống chiếu sáng đóng vai trò làm nổi bật các đặc điểm cần kiểm tra và triệt tiêu những nhiễu loạn từ môi trường xung quanh. Các chuyên gia luôn tuân thủ quy tắc 80/20: Nếu xử lý tốt 80% chất lượng ảnh thông qua ánh sáng, 20% còn lại của thuật toán sẽ cực kỳ nhẹ nhàng.
Tùy vào đặc tính bề mặt vật liệu, các kiểu chiếu sáng chuyên dụng sẽ được triển khai:
- Ánh sáng truyền qua (Backlight): Đặt nguồn sáng phía sau vật thể để tạo ra bóng đen sắc nét, dùng để đo kích thước, xác định hình dạng hoặc kiểm tra lỗ hổng.
- Ánh sáng khuếch tán (Diffused Light): Ánh sáng được chiếu tới từ nhiều hướng, thường sử dụng một máy vòm khuếch tán. Nó giúp loại bỏ hoàn toàn các điểm chói (glare) trên bề mặt phản chiếu mạnh như kim loại hay kính, tạo ra vùng sáng đồng nhất.
- Ánh sáng trường tối (Dark Field): Một kỹ thuật làm nổi bật các vết xước, nứt vi mô trên nền tối thông qua góc chiếu sáng thấp, song song với bề mặt vật thể.
- Ánh sáng vòng (Ring Light): Được ứng dụng phổ biến nhất nhờ khả năng chiếu sáng trực diện, giúp tạo ra hình ảnh đồng nhất, nhất là khi sử dụng trên vật thể có bề mặt mờ.
1.2. Ống kính (Lens)
Để hình ảnh không bị biến dạng, ống kính cần được lựa chọn dựa trên các thông số như trường nhìn (FoV), khoảng cách làm việc (WD) và độ phân giải (lp/mm).
- Trường nhìn (FoV): Khu vực thực tế mà ống kính có thể thấy, quyết định kích cỡ tối đa của vật thể trong một khung hình.
- Khoảng cách làm việc (WD): Khoảng cách từ đầu ống kính đến vật thể
- Độ phân giải (lp/mm): Khả năng phân biệt các chi tiết siêu nhỏ, đảm bảo hình ảnh rõ ràng cho quá trình xử lý..
Ngoài ra, doanh nghiệp có thể áp dụng một số ống kính chuyên dụng để thay thế ống kính tiêu chuẩn trong cấu tạo của thị giác máy
- Ống kính Telecentric: Có khả năng loại bỏ hoàn toàn hiệu ứng phối cảnh, giúp đo lường kích thước vật thể bất kể khoảng cách của vật thể so với ống kính.
- Ống kính Macro: Giải pháp tối ưu để soi chi tiết các linh kiện điện tử siêu nhỏ, ống kính có độ phóng đại cực lớn mà vẫn giữ được độ nét đến từng pixel.
1.3. Camera

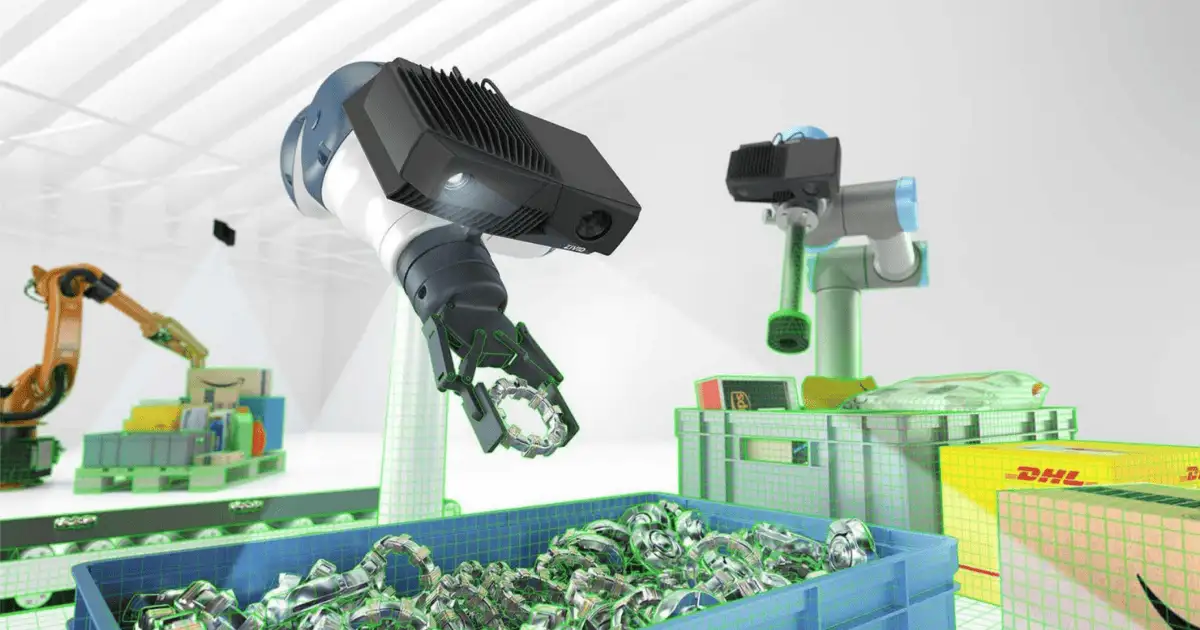

Camera trong cấu tạo của thị giác máy đóng vai trò “đôi mắt”, chuyển đổi ánh sáng nhận được từ ống kính sang tín hiệu điện tử, tạo ra hình ảnh số mà máy có thể xử lý. Việc lựa chọn camera phụ thuộc vào độ phân giải và tốc độ khung hình. Camera có độ phân giải cao sẽ cho ra hình ảnh sắc nét và chi tiết, trong khi tốc độ khung hình lại cho phép hệ thống kiểm tra được các vật thể di chuyển với tốc độ cao trên băng chuyền.
Hai công nghệ cảm biến chính sau đây đóng vai trò quyết định chất lượng hình ảnh:
- Cảm biến CCD (Charge-Coupled Device): Điểm mạnh của cảm biến nằm ở khả năng kiểm soát nhiễu cực tốt, mang lại hình ảnh có độ trung thực cao, dù tốc độ xử lý dữ liệu còn hạn chế.
- Cảm biến CMOS (Complementary Metal-Oxide Semiconductor): Cảm biến hiện đại với tốc độ quét dữ liệu siêu nhanh và khả năng tiết kiệm năng lượng vượt trội. Đây hiện là lựa chọn phổ biến cho các dây chuyền sản xuất tốc độ cao.
Tùy theo đặc thù sản xuất, doanh nghiệp sẽ lựa chọn từng loại khác nhau
- Camera Area Scan: Chụp toàn bộ khung hình trong một thời điểm, lý tưởng cho các vật thể tĩnh hoặc di chuyển với tốc độ vừa phải.
- Camera Line Scan: Quét hình ảnh theo từng dòng pixel. Đây là giải pháp “tốc độ ánh sáng” cho các băng chuyền chạy cực nhanh hoặc kiểm tra các vật thể dài vô tận như màng phim, giấy, vải.
1.4. Bộ xử lý (Processor)
Là “bộ não” của toàn hệ thống, thực hiện các phép tính khổng lồ để chuyển hóa hình ảnh thành thông tin số. Tùy thuộc vào quy mô dây chuyền và độ phức tạp, doanh nghiệp có thể lựa chọn các cấu hình phần cứng khác nhau:
- PC công nghiệp (IPC): Sở hữu cấu hình mạnh mẽ, khả năng lưu trữ lớn và dễ dàng nâng cấp, phù hợp cho các ứng dụng đòi hỏi xử lý đa tác vụ hoặc quản lý nhiều camera cùng lúc.
- Smart Camera (Bộ xử lý nhúng): Tích hợp sẵn bộ vi xử lý ngay bên trong thân camera. Đây là giải pháp tinh gọn, tiết kiệm diện tích và cực kỳ bền bỉ trong môi trường sản xuất công nghiệp khắc nghiệt.
- PLC và Controller: Đóng vai trò cầu nối, nhận tín hiệu từ bộ xử lý để ra lệnh trực tiếp cho các cơ cấu chấp hành trên băng chuyền.
Việc lựa chọn “cơ bắp” phù hợp không chỉ đảm bảo hệ thống không bị “treo” khi xử lý dữ liệu tốc độ cao mà còn giúp tối ưu hóa điện năng tiêu thụ cho toàn nhà máy.
1.5. Phần mềm (Software)
Nếu các linh kiện phần cứng tạo nên hình thể, thì phần mềm chính là linh hồn điều hành toàn bộ hệ thống. Đây là nơi các thuật toán phức tạp chuyển hóa dữ liệu hình ảnh thành những chỉ thị sản xuất chính xác. Khả năng nhận diện, đo lường và phân loại của một dây chuyền hiện đại phụ thuộc hoàn toàn vào khả năng xử lý của bộ phận này.
Các bước vận hành chiến lược của phần mềm:
- Xử lý hình ảnh (Image Processing): Bước “làm sạch” tiên quyết giúp loại bỏ nhiễu, cân bằng độ tương phản và tối ưu độ sáng, đảm bảo dữ liệu đầu vào đạt chuẩn tinh khiết nhất.
- Nhận diện đối tượng: Thuật toán tự động định vị vật thể, từ việc xác định vị trí chip trên bo mạch đến việc phát hiện những vết nứt li ti trên bề mặt sản phẩm.
- Đo lường chính xác: Thực hiện các phép tính toán học về kích thước, góc độ và khoảng cách với độ sai số gần như bằng không.
- Phân loại thông minh: Đưa ra phán quyết cuối cùng để tách biệt hàng đạt chuẩn (OK) và hàng lỗi (NG) dựa trên các tham số đã thiết lập.
- Giao diện điều khiển (GUI): Cầu nối trực quan giúp người vận hành dễ dàng giám sát, cấu hình thông số và theo dõi kết quả kiểm tra theo thời gian thực.

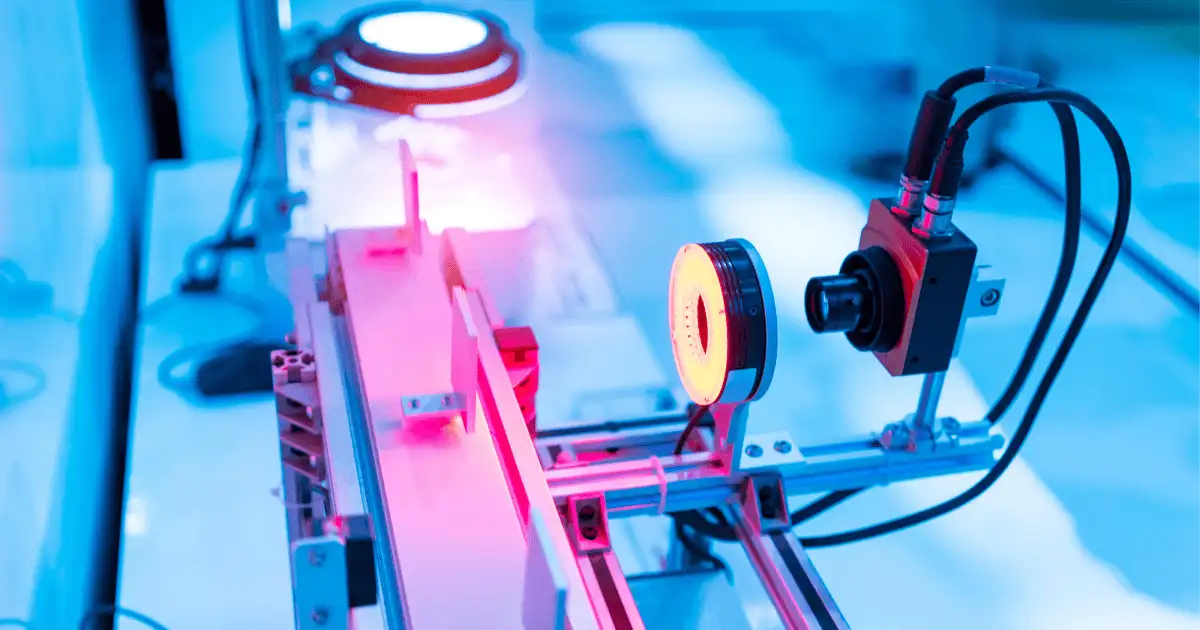

2. Quy trình hoạt động tiêu chuẩn của hệ thống
Một hệ thống gồm đầy đủ cấu tạo của thị giác máy không đơn thuần là sự lắp ghép cơ học của các linh kiện đắt tiền, mà là một sự phối hợp nhịp nhàng mang tính hệ thống cao. Nếu ví hệ thống này như một con người, thì camera là võng mạc, ống kính là thủy tinh thể, ánh sáng là điều kiện quan sát và bộ xử lý chính là hệ thần kinh trung ương. Chỉ cần một mắt xích yếu, toàn bộ dây chuyền sẽ mất đi sự chính xác.
Quy trình vận hành tiêu chuẩn diễn ra trong tích tắc:
Kích hoạt (Triggering)
Khi vật thể di chuyển trên băng chuyền đến vị trí kiểm tra, cảm biến tiệm cận sẽ gửi tín hiệu kích hoạt. Ngay lập tức, hệ thống chiếu sáng sẽ nháy sáng (Strobe) với cường độ cực cao để “đóng băng” chuyển động của vật thể.
Thu nhận (Acquisition)
Ống kính tiếp nhận ánh sáng phản xạ từ vật thể, hội tụ hình ảnh sắc nét lên cảm biến của camera công nghiệp. Tại đây, các photon ánh sáng được chuyển đổi thành tín hiệu điện tử, tạo nên một ma trận điểm ảnh (pixel).
Xử lý và Phân tích (Analysis)
Dữ liệu hình ảnh được truyền về bộ xử lý qua các giao thức tốc độ cao (như GigE Vision hoặc USB 3.0). Phần mềm sẽ bóc tách các đặc điểm: kích thước, mã vạch, màu sắc hoặc các vết nứt nhỏ nhất.
Ra quyết định (Decision)
Dựa trên các tiêu chuẩn đã thiết lập (ngưỡng chấp nhận), phần mềm đưa ra kết luận OK (Đạt) hoặc NG (Lỗi).
Phản hồi (Action)
Tín hiệu kết quả được gửi đến PLC hoặc trực tiếp đến cánh tay robot. Nếu sản phẩm lỗi, vòi xịt khí sẽ đẩy vật thể ra khỏi băng chuyền hoặc robot sẽ gắp riêng vào thùng hàng lỗi.
Sự liên kết chặt chẽ này giải thích tại sao khi thiết kế hệ thống, các kỹ sư phải tính toán kỹ lưỡng sự tương thích. Một camera độ phân giải siêu cao sẽ trở nên vô dụng nếu đi kèm một ống kính rẻ tiền bị méo hình, hoặc một bộ xử lý quá yếu gây ra hiện tượng “đóng băng” khiến robot phải chờ đợi dữ liệu, làm giảm năng suất toàn nhà máy.
3. Sự kết hợp giữa Thị giác máy và Cánh tay robot
Sự kết hợp giữa thị giác máy và robot tạo nên một hệ sinh thái sản xuất hoàn chỉnh. Thị giác máy đóng vai trò dẫn đường, cung cấp tọa độ chính xác đến từng milimet để cánh tay robot thực hiện các thao tác gắp-đặt (Pick-and-place) hoặc lắp ráp vi mô.
Khi nắm vững kỹ thuật, doanh nghiệp sẽ chủ động hơn trong việc bảo trì, dễ dàng nâng cấp từng module riêng lẻ thay vì phải thay thế toàn bộ hệ thống đắt tiền, từ đó tiết kiệm chi phí vận hành đáng kể qua từng năm.
Kết luận
Một hệ thống thị giác máy thành công là sự kết hợp đầy đủ của 5 thành phần: chiếu sáng, ống kính, camera, bộ xử lý và phần mềm. Trong kỷ nguyên sản xuất 2026, đừng chỉ cân nhắc giá bán cánh tay robot công nghiệp, hãy đầu tư vào các cấu tạo của thị giác máy để nâng cao chất lượng sản phẩm đầu ra.
