Tay gắp robot công nghiệp là gì? Phân loại và ứng dụng thực tế trong sản xuất
Trong kỷ nguyên tự động hóa, cánh tay robot cung cấp sức mạnh và phạm vi hoạt động, nhưng bộ phận trực tiếp quyết định sự khéo léo và hiệu quả công việc lại nằm ở điểm tiếp xúc cuối cùng. Đó chính là tay gắp robot công nghiệp.Việc hiểu rõ cấu tạo, phân loại cũng như cách lựa chọn tay gắp robot công nghiệp phù hợp là chìa khóa để tối ưu hóa dây chuyền sản xuất.
Bài viết dưới đây, Thiết bị robot sẽ giúp bạn có cái nhìn tổng quan và chi tiết nhất về thiết bị quan trọng này
Tay gắp robot công nghiệp (hay còn gọi là End Effector, EOAT – End-of-Arm Tooling, hoặc Gripper) là thiết bị ngoại vi được gắn vào mặt bích cuối cùng của cánh tay robot công nghiệp hoặc robot cộng tác (cobot). Đây là điểm chạm trực tiếp giữa hệ thống robot và môi trường làm việc.
Chức năng cốt lõi của tay gắp là mô phỏng bàn tay con người hoặc hoạt động như các công cụ chuyên dụng để thực hiện các thao tác vật lý: cầm, nắm, giữ, thả, xoay, hoặc áp dụng lực lên các phôi trong quy trình sản xuất.Tay gắp đóng vai trò then chốt trong việc chuyển đổi một cánh tay robot đa năng thành một cỗ máy chuyên biệt, mang lại những lợi ích vượt trội:
Tự động hóa thao tác lặp lại: Giải phóng nhân công khỏi các công việc nhàm chán, có nguy cơ gây chấn thương (RSI).
Tăng tốc độ và giảm lỗi: Duy trì tốc độ vận hành 24/7 với độ chính xác cao (thường dưới 0.1 mm), giảm thiểu sai sót do lực kẹp không đồng đều.
Đảm bảo an toàn: Hỗ trợ con người xử lý vật liệu trong các môi trường khắc nghiệt, độc hại hoặc có nhiệt độ cao.
Nâng cao tính đồng nhất: Lực kẹp và vị trí nhất quán giúp chất lượng sản phẩm đầu ra luôn đạt tiêu chuẩn.
2. Các loại tay gắp robot công nghiệp phổ biến
Dựa vào cơ chế truyền động, các loại tay gắp robot công nghiệp hiện nay được chia thành nhiều dòng khác nhau, đáp ứng từng bài toán cụ thể của doanh nghiệp:

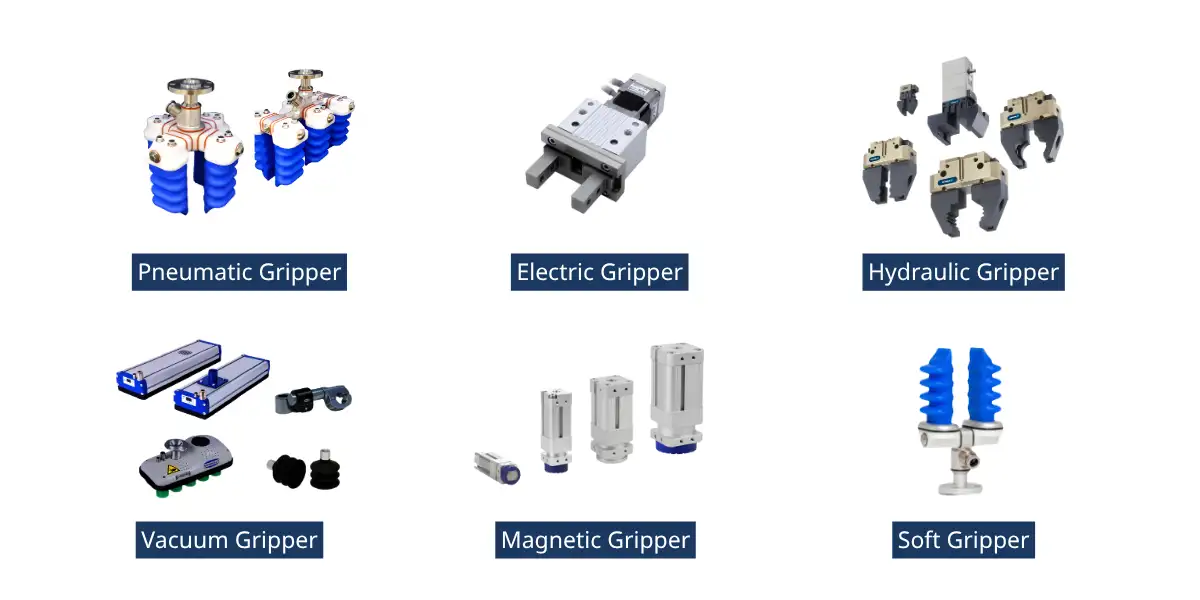

Các loại tay gắp robot công nghiệp phổ biến
2.1 Tay gắp khí nén (Pneumatic Gripper)
Sử dụng năng lượng từ hệ thống máy nén khí bên ngoài. Luồng khí áp suất cao đi qua các van điều khiển sẽ đẩy piston bên trong xi-lanh, chuyển hóa thành chuyển động cơ học (tịnh tiến hoặc góc) để đóng/mở ngón kẹp.

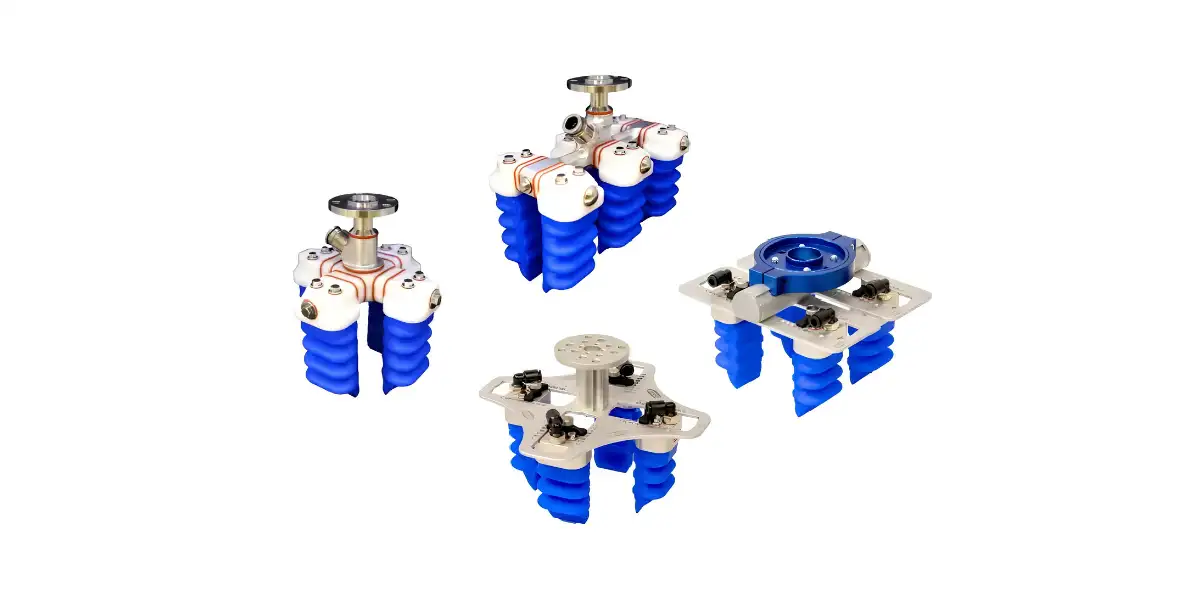

Tay gắp robot công nghiệp bằng khí nén
Ưu điểm của tay gắp khí nén:
Lực kẹp cực mạnh, tốc độ chớp nhoáng: Piston khí nén tạo ra chuyển động bùng nổ tức thời, giúp tốc độ đóng/mở cực nhanh. Tỷ lệ công suất trên khối lượng tuyệt vời giúp tay gắp rất khỏe dù kích thước nhỏ gọn.
Chi phí tối ưu, độ bền bỉ cao: Cấu tạo cơ khí đơn giản, ít linh kiện điện tử phức tạp giúp thiết bị có giá thành đầu tư ban đầu rẻ, dễ dàng bảo trì và chịu được cường độ làm việc khắc nghiệt (bụi bẩn, nhiệt độ).
Nhược điểm của tay gắp khí nén:
Thiếu linh hoạt trong kiểm soát: Thường chỉ hoạt động ở hai trạng thái cơ bản là đóng hết cỡ hoặc mở hết cỡ (On/Off). Rất khó để lập trình tinh chỉnh chính xác hành trình ngón kẹp hay lực siết như tay gắp điện.
Phụ thuộc vào hệ thống ngoại vi: Bắt buộc phải có mạng lưới máy nén khí, dây dẫn, van điều áp cồng kềnh đi kèm. Ngoài ra, thiết bị thường phát ra tiếng ồn lớn khi xả khí, không phù hợp cho môi trường phòng sạch hoặc nơi cần sự yên tĩnh.
2.2 Tay gắp điện (Electric Gripper)
Tay gắp điện loại bỏ hoàn toàn sự phụ thuộc vào hệ thống máy nén khí cồng kềnh. Thiết bị vận hành hoàn toàn bằng điện năng thông qua động cơ bước hoặc động cơ servo hiệu suất cao. Chuyển động quay từ động cơ sẽ được truyền qua các cơ cấu cơ khí chính xác như trục vít me hoặc hệ thống bánh răng để tạo ra chuyển động tịnh tiến, giúp đóng/mở ngón kẹp một cách êm ái.
Ưu điểmcủa tay gắp điện:
Kiểm soát tuyệt đối: Nhờ tích hợp bộ mã hóa (encoder), tay gắp điện cho phép điều khiển chính xác 3 thông số: vị trí (hành trình), tốc độ và lực kẹp. Nó có thể dừng ngón kẹp ở bất kỳ milimet nào và áp dụng lực siết vừa đủ để không làm móp méo sản phẩm.
Tính linh hoạt cao: Hệ thống có thể lập trình để gắp nhiều loại phôi có kích thước và độ cứng khác nhau trong cùng một ca làm việc. Không cần tốn thời gian dừng máy để thay đổi ngón kẹp cơ khí, giúp tối ưu hóa thời gian chu kỳ.
Tích hợp gọn gàng: Chỉ cần cấp nguồn điện và cáp tín hiệu để kết nối trực tiếp với robot. Bỏ qua được sự cồng kềnh và chi phí bảo trì của hệ thống máy nén khí, ống dẫn hay van xả.
Nhược điểm của tay gắp điện:
Chi phí đầu tư ban đầu cao: Việc tích hợp nhiều công nghệ thông minh (motor, bộ mã hóa encoder, bo mạch điều khiển) khiến giá thành của tay gắp điện cao hơn đáng kể so với các cơ cấu truyền thống.
Lực kẹp yếu hơn (cùng kích thước): Tỷ lệ lực kẹp trên khối lượng (Power-to-Weight Ratio) không tối ưu. Với cùng một kích thước, tay gắp điện thường có lực siết yếu hơn khí nén. Đồng thời, bản thân thiết bị cũng nặng hơn, làm giảm đi một phần tải trọng (payload) hữu ích của robot.
Tốc độ đóng/mở chậm hơn: Việc truyền động qua hệ thống bánh răng hoặc trục vít me dù êm ái, chính xác nhưng không thể tạo ra tốc độ kẹp/nhả tức thời và “bùng nổ” như chuyển động của piston khí nén. Điều này sẽ là một điểm trừ trong các ứng dụng cần tốc độ (cycle time) cực nhanh.
2.3 Tay gắp thủy lực (Hydraulic Gripper)
Hoạt động dựa trên nguyên lý tương tự xi-lanh khí nén nhưng sử dụng chất lỏng (dầu thủy lực) không thể nén được dưới áp suất cực cao. Dầu được bơm đẩy vào khoang xi-lanh, ép piston di chuyển, tạo ra lực cơ học để đóng/mở ngón kẹp.
Ưu điểm của tay gắp thủy lực:
Lực kẹp “khổng lồ”: Là loại thiết bị vô địch về sức mạnh, có thể tạo ra lực siết lên đến vài tấn. Giải quyết hoàn hảo bài toán bốc xếp các tải trọng siêu nặng.
Chuyên trị công nghiệp nặng: Kết cấu kim loại nguyên khối chịu nhiệt và chống va đập cực tốt, là lựa chọn số 1 cho các xưởng đúc, rèn, gia công kim loại nóng chảy.
Duy trì lực kẹp an toàn: Giữ chặt vật thể ổn định mà không bị suy giảm lực. Thậm chí, nhờ hệ thống van khóa thủy lực, tay gắp không làm rơi phôi ngay cả khi sự cố cúp điện đột ngột xảy ra.
Nhược điểm của tay gắp thủy lực:
Hệ thống vô cùng cồng kềnh: Bắt buộc phải đi kèm với máy bơm thủy lực, bể chứa dầu, và mạng lưới ống dẫn chịu áp lực khổng lồ.
Nguy cơ ô nhiễm, rò rỉ: Dầu thủy lực dễ rò rỉ, gây trơn trượt và làm bẩn khu vực làm việc. Do đó, loại tay gắp này bị cấm tuyệt đối trong ngành thực phẩm, y tế hay điện tử.
Bảo trì tốn kém: Chi phí vận hành cao và đòi hỏi nhân sự bảo dưỡng phải có kỹ thuật chuyên môn sâu.
Tay gắp robot công nghiệp bằng thủy lực
2.4 Tay gắp chân không (Vacuum Gripper)
Sử dụng bộ tạo chân không để hút không khí ra khỏi vùng tiếp xúc giữa cốc hút và phôi, tạo ra môi trường áp suất âm. Sự chênh lệch áp suất này khiến áp suất khí quyển bên ngoài ép chặt vật thể vào mút hút để nâng và di chuyển phôi.
Khả năng gắp từ trên xuống mà không cần không gian hở hai bên hông phôi chính là điểm “ăn tiền” lớn nhất của loại tay gắp robot công nghiệp bằng chân không này so với các cơ cấu kẹp cơ khí truyền thống.
Ưu điểm của tay gắp chân không:
Tối ưu không gian & gắp bề mặt lớn: Do chỉ cần tiếp cận phôi từ một mặt (thường là mặt trên), tay gắp này hoàn hảo để bốc xếp thùng carton (palletizing) sát nhau mà không cần khe hở xung quanh. Rất lý tưởng để gắp các vật liệu phẳng, mỏng, diện tích lớn như kim loại tấm, ván gỗ, kính.
Công nghệ gắp không tiếp xúc: Tích hợp công nghệ Bernoulli tạo lớp đệm không khí, cho phép gắp các vật liệu cực kỳ nhạy cảm và dễ vỡ như tấm silicon (wafer) bán dẫn, pin năng lượng mặt trời mà không hề chạm vật lý vào bề mặt.
Linh hoạt và an toàn: Mút hút cao su/silicone mềm mại, không gây xước, xé rách hay móp méo bề mặt sản phẩm, chi phí thay thế mút hút cũng rất rẻ.
Nhược điểm của tay gắp chân không:
Nhạy cảm với bề mặt sản phẩm: Không phù hợp hoặc dễ đánh rơi vật thể nếu bề mặt phôi gồ ghề, bám nhiều bụi bẩn, có dầu mỡ hoặc vật liệu xốp, nhiều lỗ thủng (vì gây rò rỉ và thất thoát áp suất chân không).
Giới hạn tải trọng theo diện tích: Sức nâng tỷ lệ thuận với diện tích tiếp xúc của mút hút. Rất khó để gắp các vật thể có khối lượng nặng nhưng lại có bề mặt tiếp xúc quá hẹp.

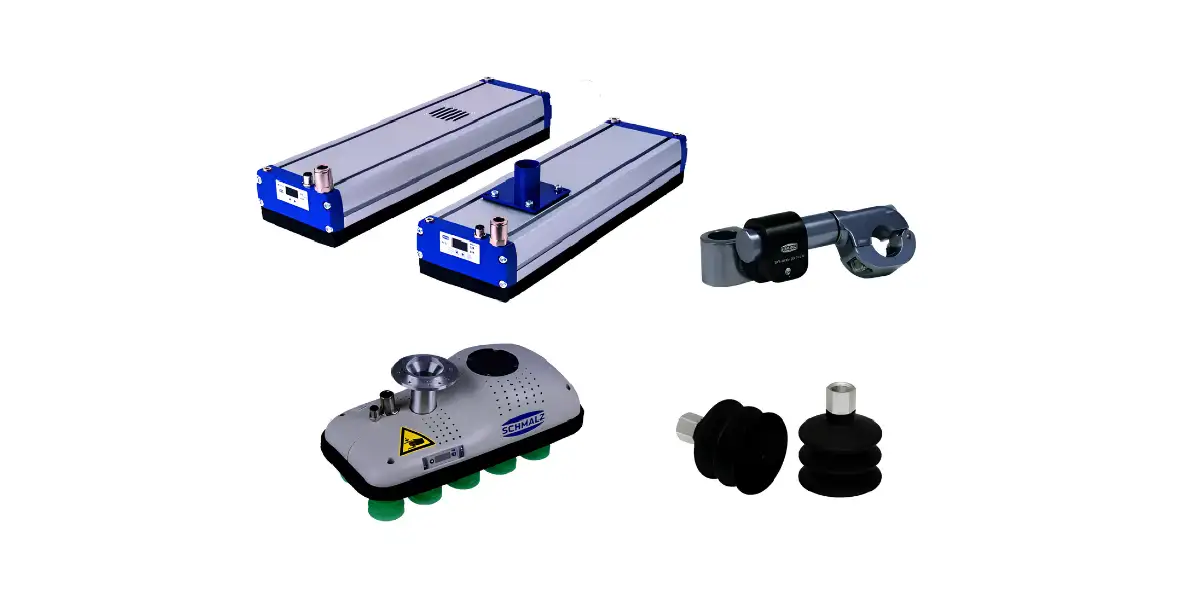

Vacuum gripper của Schmalz là loại tay gắp robot công nghiệp phổ biến
2.5 Tay gắp từ tính (Magnetic Gripper)
Tay gắp robot công nghiệp từ từ tạo ra lực hút từ trường để giữ chặt vật thể.
Hệ thống sử dụng hai công nghệ chính: nam châm điện (bật/tắt lực hút bằng dòng điện) hoặc nam châm vĩnh cửu (luôn có lực hút tự nhiên, dùng cơ cấu khí nén hoặc xung điện ngược chiều để đẩy/nhả phôi).

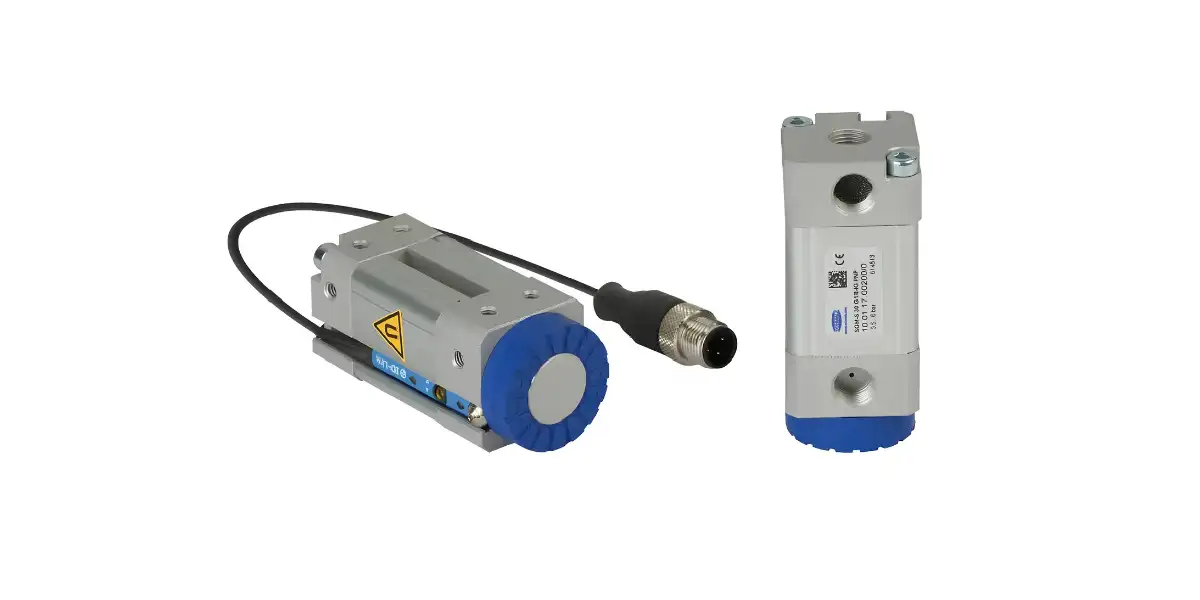

Tay gắp từ tính Schmalz
Ưu điểm của tay gắp từ tính:
Bất chấp môi trường trơn trượt: Khắc phục hoàn toàn điểm yếu của tay gắp cơ khí và mút chân không. Thiết bị gắp chặt phôi một cách hoàn hảo ngay cả khi bề mặt kim loại dính đầy dầu mỡ, ướt sũng hóa chất làm mát hay bám bụi bẩn.
Tối ưu không gian & Xếp chồng: Vì chỉ cần tiếp xúc từ một mặt (thường là mặt trên), loại tay gắp này cực kỳ lý tưởng để nâng hạ, bốc xếp tấm kim loại, lấy chi tiết từ thùng phôi chật hẹp và xếp chồng các vật liệu lên nhau.
Tốc độ siêu tốc, độ bền cao: Tốc độ hút/nhả cực nhanh. Cấu tạo hầu như không có các chi tiết truyền động cơ học phức tạp, giúp thiết bị không bị mài mòn, mang lại tuổi thọ rất cao.
Nhược điểm của tay gắp từ tính:
Hạn chế vật liệu: Chỉ áp dụng được duy nhất cho các vật liệu kim loại chứa sắt từ (sắt, thép, niken…). Hoàn toàn vô dụng với nhôm, đồng, nhựa, inox không từ tính hay kính.
Rủi ro an toàn khi mất điện: Với các dòng dùng nam châm điện thuần túy, sự cố cúp điện đột ngột sẽ ngắt từ trường và làm rơi phôi nặng, có thể gây nguy hiểm (hiện nay thường được khắc phục bằng cách dùng nam châm điện vĩnh cửu kết hợp).
Hiện tượng từ dư: Sản phẩm có thể bị nhiễm từ tính nhẹ sau khi gắp. Nếu phôi cần đi qua các công đoạn gia công CNC chính xác hoặc hàn ngay sau đó, doanh nghiệp sẽ phải tốn thêm thời gian và thiết bị để khử từ dư.
2.5 Tay gắp mềm (Soft Gripper)
Các ngón kẹp được đúc từ vật liệu đàn hồi cao cấp (silicone, polyurethane hoặc cao su) với cấu trúc khoang rỗng bên trong. Khi được bơm khí nén ở áp suất thấp, các khoang này căng lên, tạo ra hiệu ứng uốn cong nhịp nhàng mô phỏng chính xác chuyển động khéo léo của ngón tay người, từ đó ôm trọn lấy vật thể.
Ưu điểm của tay gắp mềm:
Nâng niu tuyệt đối: Lực kẹp phân bổ cực kỳ đồng đều và mềm mại. Đảm bảo 100% không làm trầy xước, móp méo hay dập nát bề mặt phôi, là “cứu tinh” cho các sản phẩm siêu nhạy cảm.
Thích ứng hình dáng thông minh: Có khả năng tự động uốn nắn theo bất kỳ hình thù, kích thước ngẫu nhiên nào (từ quả trứng, chùm nho đến chiếc bánh ngọt) mà không cần lập trình hay phải thay ngón kẹp mới.
Chuẩn an toàn vệ sinh (FDA): Vật liệu silicone đặc chủng rất an toàn, dễ dàng xịt rửa vệ sinh hằng ngày (thường đạt chuẩn chống nước IP69K), khiến nó trở thành sự lựa chọn số 1 trong ngành chế biến thực phẩm, nông sản và dược phẩm.
Nhược điểm của tay gắp mềm:
Tải trọng rất nhẹ: Lực siết và khả năng chịu tải khá yếu (thường chỉ nâng được vật dưới 2-3kg), hoàn toàn không phù hợp với các ứng dụng công nghiệp nặng.
Độ bền vật liệu giới hạn: Tuổi thọ của cao su/silicone thấp hơn kim loại, đặc biệt rất dễ bị đâm thủng, cào rách nếu vô tình gắp phải các phôi có góc cạnh sắc nhọn.
Độ chính xác vị trí thấp: Do tính chất đàn hồi và biến dạng khi gắp, tay gắp mềm không thể dùng cho các bài toán lắp ráp cơ khí đòi hỏi sai số nhỏ (tính bằng micromet).
Để giúp bạn dễ dàng hình dung và đối chiếu, dưới đây là bảng so sánh tóm tắt cơ chế cũng như ưu, nhược điểm của 6 loại tay gắp robot phổ biến nhất hiện nay:

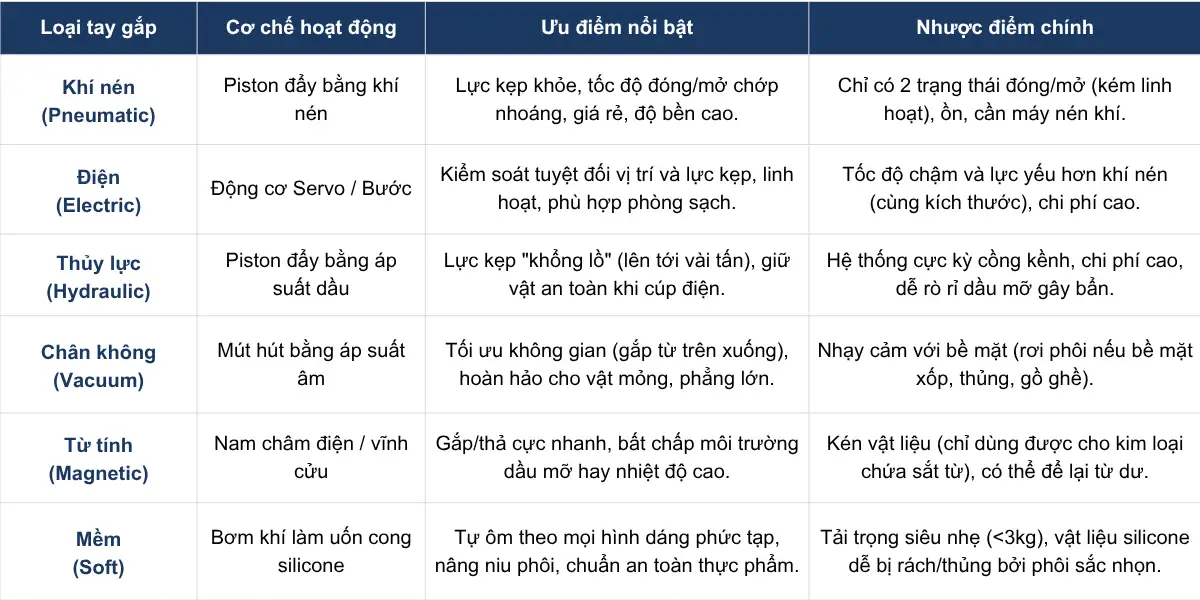

Bảng tóm tắt các loại tay gắp robot công nghiệp phổ biến
3. Ứng dụng tay gắp robot công nghiệp trong sản xuất
Với sự đa dạng về chủng loại, ứng dụng tay gắp robot công nghiệp trong sản xuất hiện diện ở hầu hết các khâu trọng yếu của một nhà máy hiện đại:
Lấy và đặt sản phẩm (Pick & Place): Đây là ứng dụng phổ biến nhất. Robot gắp phôi từ băng chuyền này sang băng chuyền khác, sắp xếp chai lọ, hộp sản phẩm với tốc độ chớp nhoáng.
Đóng gói và xếp Pallet (Palletizing): Sử dụng tay gắp chân không cỡ lớn để tự động hóa việc xếp các thùng hàng carton lên pallet theo đúng quy chuẩn, tiết kiệm không gian và nhân lực bốc vác.
Lắp ráp linh kiện chính xác: Các tay gắp điện tích hợp cảm biến lực được dùng để lắp ráp chi tiết nhựa đồ gia dụng, bo mạch điện tử hoặc các cụm chi tiết cơ khí phức tạp trong ngành ô tô.
Vận hành máy (Machine Tending): Cấp và dỡ phôi liên tục cho các máy gia công CNC, máy chấn, máy ép nhựa, giúp tối đa hóa thời gian chạy máy.
Kiểm tra chất lượng (Inspection): Tay gắp tích hợp hệ thống camera (Vision) giúp robot nhận diện phôi ngẫu nhiên và tự động kiểm tra, loại bỏ sản phẩm lỗi ngay trên chuyền.
4. Kết luận
Việc lựa chọn tay gắp robot công nghiệp không chỉ phụ thuộc vào tải trọng, lực kẹp, tốc độ mà còn phải xét đến môi trường làm việc (bụi, dầu, tiêu chuẩn phòng sạch) và tính tương thích với các thương hiệu robot (UR, ABB, Yaskawa, Fanuc…).
Một tay gắp phù hợp sẽ quyết định trực tiếp đến hiệu suất của toàn bộ hệ thống.Nếu doanh nghiệp của bạn đang tìm kiếm các giải pháp tự động hóa và thiết bị robot chính hãng, hãy liên hệ Thiết bị Robot để được tư vấn các dòng tay gắp robot công nghiệp tiên tiến và tối ưu nhất cho dây chuyền sản xuất của bạn!
