Tay dạy robot hay bảng điều khiển robot cầm tay là gì?

Làm thế nào để một cánh tay robot công nghiệp biết chính xác vị trí cần đến và thao tác cần thực hiện? Câu trả lời nằm ở một thiết bị điều khiển cầm tay nhỏ gọn nhưng đầy quyền năng: Tay dạy robot (hay còn gọi là Teach Pendant). Đây là cầu nối trực tiếp giữa con người và máy móc, cho phép người vận hành huấn luyện robot làm việc mà không cần kiến thức lập trình phức tạp.

Trong bài viết này, chúng ta sẽ cùng đi sâu vào tìm hiểu định nghĩa, cơ chế vận hành, các tính năng cốt lõi và vai trò không thể thay thế của bộ điều khiển này trong kỷ nguyên tự động hóa.

1. Tay dạy robot hay robotic teach pendant là gì?

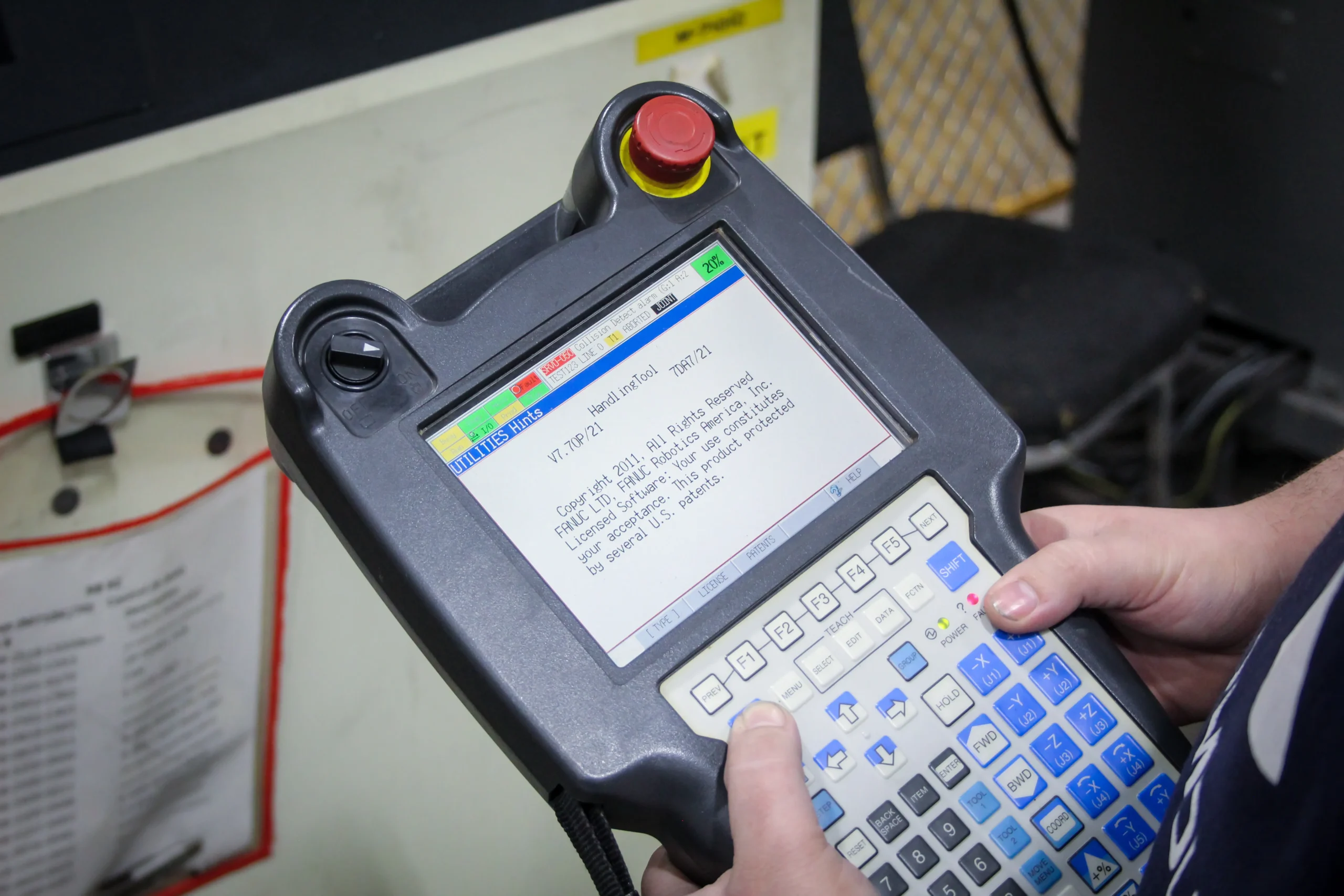

Tay dạy robot, còn được gọi là bảng điều khiển robot cầm tay hay Teach Pendant, là thiết bị điều khiển cầm tay được sử dụng để vận hành và lập trình robot công nghiệp theo phương thức thủ công. Đây là giao diện vật lý trực tiếp giữa người vận hành và hệ thống robot, cho phép điều khiển chuyển động của robot và lưu trữ các chuỗi chuyển động đó vào bộ nhớ của hệ thống.

Về cấu tạo, tay dạy robot thường được trang bị cần điều khiển, bàn phím hoặc màn hình cảm ứng. Người vận hành sử dụng thiết bị này để dẫn dắt cánh tay robot di chuyển qua toàn bộ phạm vi chuyển động của nó, tinh chỉnh đến đúng vị trí cần thiết, rồi ghi lại các chuyển động đó để tạo thành các chuỗi tự động hóa hoàn chỉnh.

Khác với lập trình robot truyền thống vốn đòi hỏi người kỹ sư phải viết mã lệnh phức tạp, do tay dạy robot mang đến cách tiếp cận trực quan hơn: bạn “chỉ” cho robot biết nó cần làm gì bằng cách thực sự di chuyển nó đến đúng vị trí. Đây là lý do tay dạy robot trở thành công cụ không thể thiếu trong các nhà máy tự động hóa hiện đại.

2. Tay dạy robot hoạt động như thế nào?

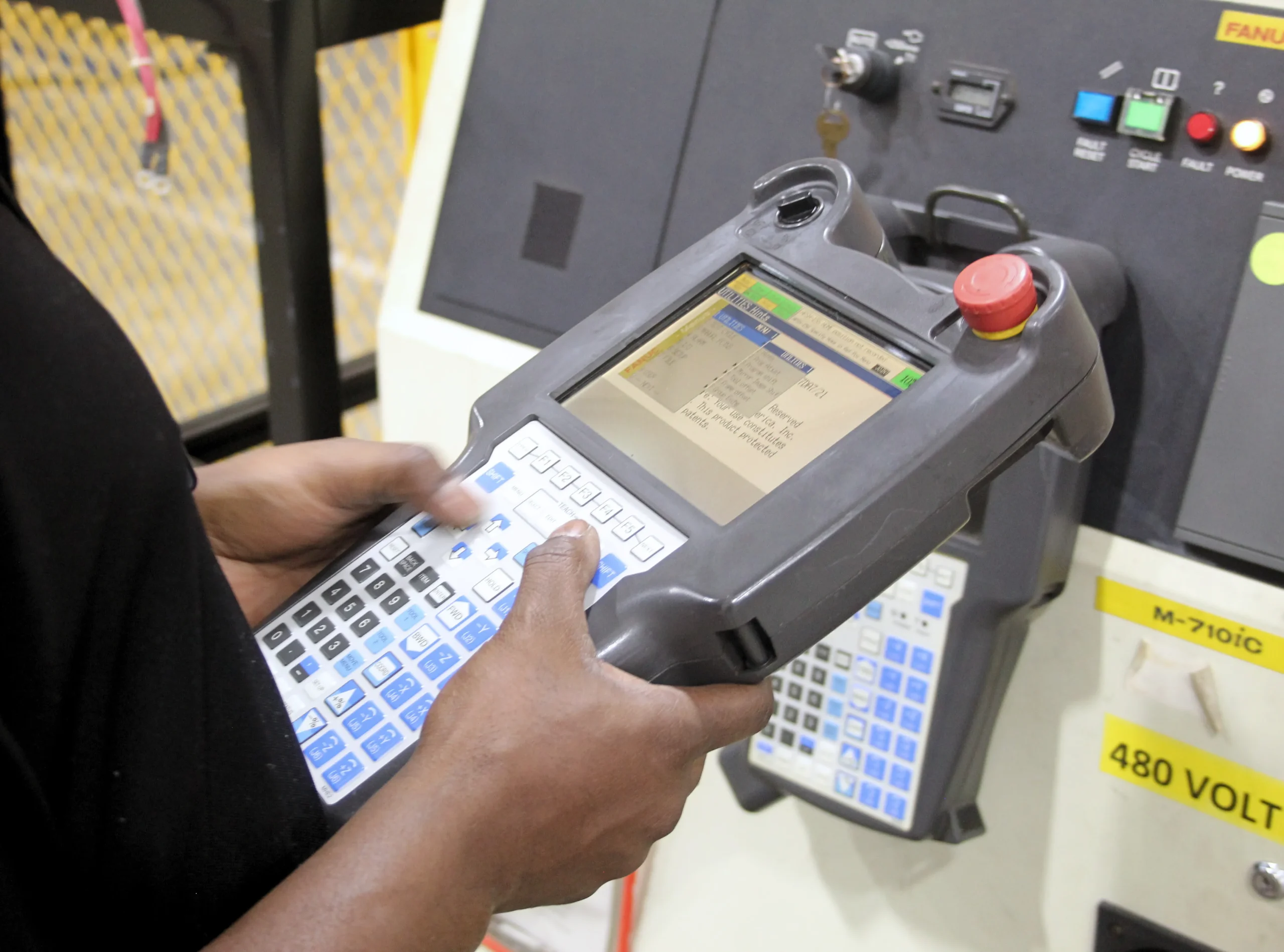

Quy trình làm việc với tay dạy robot khá đơn giản và trực quan. Người vận hành sử dụng các nút bấm, joystick hoặc màn hình cảm ứng trên thiết bị để điều khiển từng khớp (joint) và bộ kẹp (gripper) của robot.

Để “dạy” robot một chuỗi tác vụ mới, người vận hành sẽ trực tiếp dẫn cánh tay robot đi qua lộ trình chính xác cần thực hiện. Robot liên tục ghi lại tất cả các chuyển động này, bao gồm vị trí tọa độ của từng điểm dừng, góc của từng khớp, cũng như các thông số như tốc độ và lực tác dụng. Sau khi hoàn tất quá trình “dạy”, robot có thể tự động lặp lại chính xác chuỗi chuyển động đó bất kỳ lúc nào được yêu cầu.

Nhiều tay dạy robot hiện đại còn cho phép người vận hành tinh chỉnh thêm: điều chỉnh tốc độ di chuyển, lực kẹp của gripper, gia tốc, hay đường cong chuyển động giữa các điểm. Điều này giúp tối ưu hóa hiệu suất robot sau khi đã lập trình xong chuỗi cơ bản.

3. Các tính năng chính của tay dạy robot

Tay dạy robot hiện đại được tích hợp nhiều tính năng giúp việc vận hành và lập trình robot trở nên thuận tiện, chính xác và an toàn hơn:

• Joystick điều hướng đa trục: Cho phép di chuyển và định vị cánh tay robot chính xác trên tất cả các trục: lên/xuống, trái/phải, tiến/lùi. Người vận hành có thể kiểm soát hoàn toàn không gian làm việc 3D của robot.
• Hệ thống phím bấm chức năng: Mảng phím bấm được lập trình sẵn cho các chức năng: khởi động/dừng chương trình, đóng/mở bộ kẹp, bật/tắt robot. Thiết kế chuyên dụng giúp thao tác nhanh và không nhầm lẫn.

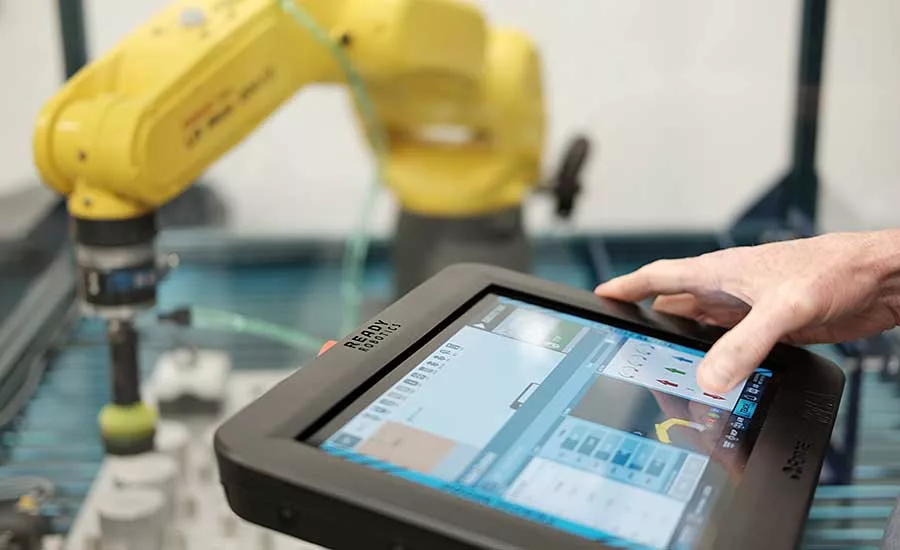

• Màn hình cảm ứng màu: Hiển thị vị trí hiện tại của robot, chi tiết chương trình, dữ liệu chẩn đoán và trạng thái hệ thống. Giao diện cảm ứng trực quan giúp lập trình, giám sát và kiểm soát robot dễ dàng hơn.
• Nút dừng khẩn cấp (E-Stop): Nút dừng khẩn cấp luôn nằm ở vị trí dễ tiếp cận nhất, cho phép ngắt hoạt động của robot ngay lập tức trong trường hợp phát sinh sự cố, đảm bảo an toàn tuyệt đối cho người vận hành.

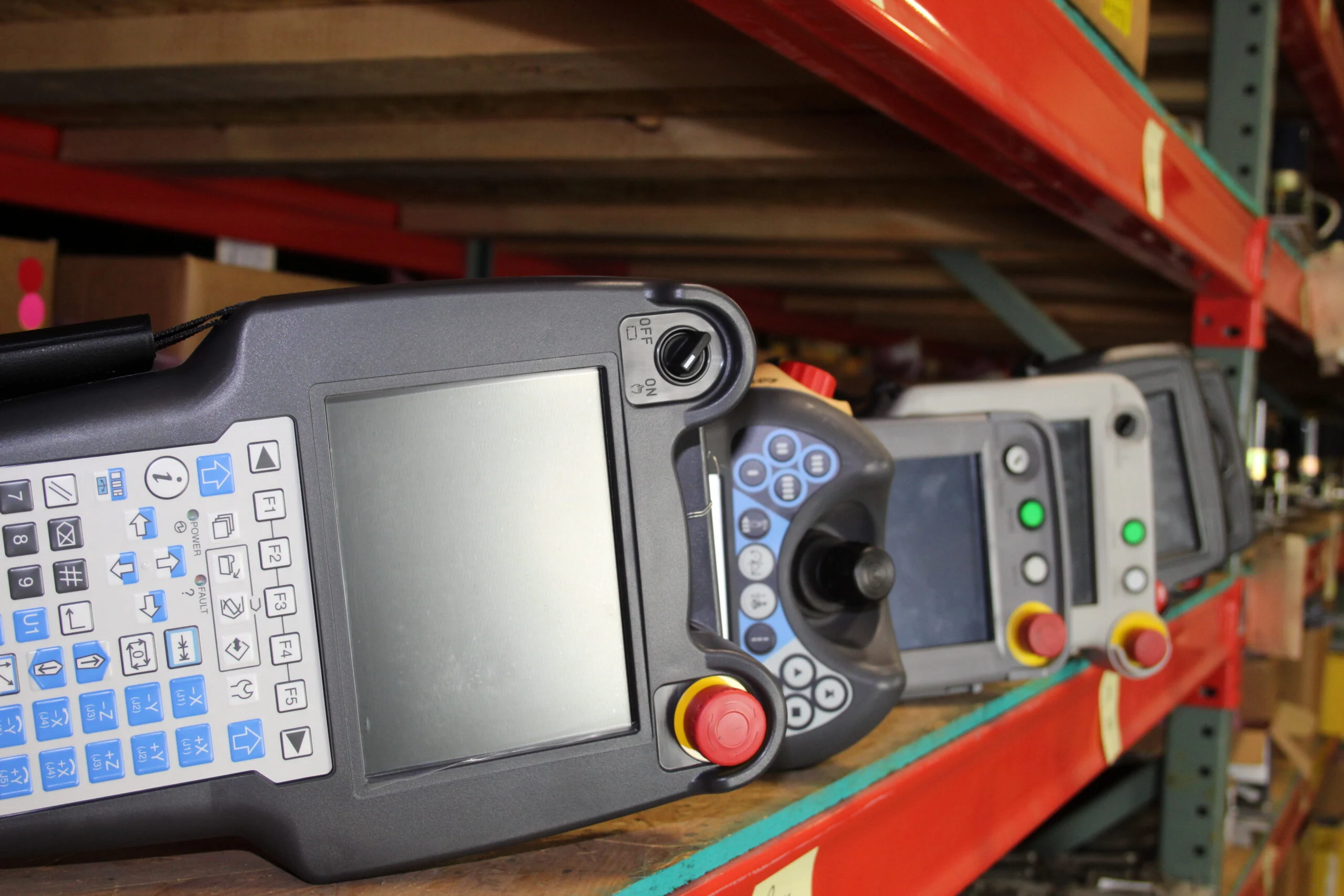

4. Phân loại tay dạy robot

Tùy vào nhu cầu sử dụng và môi trường làm việc, tay dạy robot được chia thành bốn loại chính:

1. Tay dạy có dây (Wired Teach Pendant): Đây là loại phổ biến nhất. Thiết bị cầm tay kết nối với bộ điều khiển robot qua cáp vật lý, cho phép di chuyển và lập trình cánh tay robot trực tiếp. Ưu điểm nổi bật là độ ổn định tín hiệu cao, không có độ trễ truyền dữ liệu. Nhược điểm là cáp có thể gây vướng víu trong không gian làm việc chật hẹp hoặc khi cần di chuyển linh hoạt quanh cell robot.
2. Tay dạy không dây (Wireless Teach Pendant): Loại này giao tiếp với bộ điều khiển robot qua sóng vô tuyến (radio frequency), mang lại tự do di chuyển hoàn toàn xung quanh cell robot. Đặc biệt hữu ích khi làm việc với robot có vùng làm việc lớn. Nhược điểm là pin cần sạc thường xuyên và có thể xảy ra độ trễ hoặc nhiễu tín hiệu vô tuyến trong môi trường công nghiệp có nhiều thiết bị điện từ.
3. Tay dạy cố định (Fixed Teach Pendant): Được gắn trực tiếp lên robot hoặc bàn làm việc (workstation), tích hợp nút bấm và màn hình hiển thị để lập trình robot tại chỗ. Dù hạn chế tính di động, loại này cung cấp bảng điều khiển tiện lợi ở vị trí cố định, không cần sạc pin do kết nối trực tiếp với nguồn điện chính của hệ thống.
4. Tay dạy dựa trên PC (PC-based Teach Pendant): Một số nhà sản xuất robot cung cấp teach pendant dưới dạng phần mềm cài đặt trên máy tính công nghiệp có màn hình cảm ứng, đặt gần hoặc trên robot. Loại này mang lại giao diện linh hoạt, có thể tùy chỉnh cao. Tuy nhiên, chi phí đầu tư thường cao hơn và yêu cầu kỹ năng vận hành phức tạp hơn so với các loại teach pendant chuyên dụng.

XEM THÊM: DANH MỤC THIẾT BỊ VÀ LINH KIỆN CỦA THIẾT BỊ ROBOT

5. Ưu điểm khi sử dụng tay dạy robot

Sử dụng tay dạy mang lại nhiều lợi ích khi vận hành và lập trình robot:

• Tăng năng suất đáng kể: Cho phép định vị robot thủ công giúp lập trình lộ trình hiệu quả hơn, giúp robot sớm đi vào hoạt động.
• Độ chính xác cao: Bạn có quyền kiểm soát trực tiếp chuyển động, giúp đưa robot vào đúng vị trí cần thiết cho tác vụ, dẫn đến hiệu suất lập trình chính xác.
• Giao diện trực quan và đơn giản: Thiết kế dễ sử dụng với cần gạt và nút bấm rõ ràng giúp nhân viên nhanh chóng làm quen và làm việc hiệu quả.
• Tính linh hoạt: Đa số tay dạy có thể dùng cho nhiều loại robot (khớp nối, SCARA, Delta, tọa độ Đề-các) và đôi khi hoạt động xuyên suốt nhiều thương hiệu robot khác nhau.
• Cải thiện an toàn: Người vận hành có quyền kiểm soát trực tiếp trong quá trình lập trình, có thể di chuyển robot chậm rãi để tránh va chạm. Nút dừng khẩn cấp (E-stop) giúp ngắt robot tức thì khi cần.

6. Ứng dụng của tay dạy robot

Tay dạy robot có phạm vi ứng dụng rộng rãi trong tự động hóa công nghiệp và khoa học robot:

• Tại xưởng sản xuất: Dẫn dắt robot thực hiện các tác vụ như hàn, sơn và lắp ráp, đảm bảo tính chính xác và nhất quán trong quy trình sản xuất.
• Trong kho bãi và vận chuyển: Giúp robot điều hướng môi trường phức tạp và di chuyển hàng hóa hiệu quả, tối ưu hóa logistics và vận hành kho bãi.
• Nghiên cứu khoa học: Công cụ thiết yếu trong các phòng thí nghiệm để lập trình robot cho các thí nghiệm và bài kiểm tra chuyên sâu, đóng góp vào những phát hiện đột phá.
• Giáo dục: Cung cấp trải nghiệm thực tế cho sinh viên về robot và lập trình, nuôi dưỡng niềm đam mê và đào tạo những nhà đổi mới tương lai.

Kết luận

Hy vọng qua bài viết này, Thiết bị robot đã giúp bạn hiểu thêm phần nào về tầm quan trọng cũng như cách thức vận hành của tay dạy robot trong nền sản xuất hiện đại. Việc nắm vững công cụ này không chỉ giúp tối ưu hóa quy trình vận hành mà còn là bước đệm để doanh nghiệp của bạn tiếp cận gần hơn với những công nghệ tự động hóa tiên tiến nhất.
