Hướng dẫn bôi trơn khớp robot công nghiệp tránh mài mòn

Bỏ qua hướng dẫn bôi trơn khớp robot đúng kỹ thuật là một trong những sai lầm khiến cho cụm hộp số giảm tốc đắt giá nhanh chóng bị mài mòn, kẹt cứng và buộc nhà xưởng phải dừng máy khẩn cấp để sửa chữa với chi phí cực kỳ đắt đỏ.

Để ngăn chặn kịch bản đó, bài viết này của Thietbirobot sẽ mang đến cẩm nang hướng dẫn bôi trơn khớp robot công nghiệp từng bước một, giúp bạn làm chủ quy trình xả nạp mỡ chuẩn hãng, triệt tiêu ma sát và đảm bảo tuổi thọ cho hệ thống tự động hóa của doanh nghiệp.

1. Tại sao việc bôi trơn khớp robot định kỳ lại quan trọng?

Trước khi đi vào chi tiết cách bôi trơn các khớp robot, doanh nghiệp cần hiểu rõ lý do tại sao việc này lại quan trọng đến vậy.

Robot công nghiệp hoạt động trong điều kiện khắc nghiệt, khiến việc bảo trì robot trở thành một nhiệm vụ quan trọng đối với các chuyên gia sản xuất. Robot chuyển động và hoạt động liên tục và tiếp xúc với bụi.

Việc bôi trơn thường xuyên giúp cánh tay robot đảm bảo:

• Giảm ma sát và mài mòn trên các bộ phận chuyển động, giúp duy trì độ chính xác và hiệu quả trong chuyển động của robot.
• Ngăn ngừa tình trạng quá nhiệt và tiêu thụ năng lượng quá mức, nếu không sẽ dẫn đến chi phí sửa chữa tốn kém và giảm hiệu quả hoạt động.
• Giảm thiểu nguy cơ ô nhiễm và ăn mòn, bảo vệ các bộ phận bên trong nhạy cảm khỏi các tác động từ môi trường.
• Tăng hiệu quả hoạt động và kéo dài tuổi thọ của hệ thống robot, từ đó giảm thời gian ngừng hoạt động và chi phí bảo trì.

Việc bôi trơn không đúng cách hoặc bị bỏ quên có thể dẫn đến hỏng hóc mỡ bôi trơn của robot, gây mài mòn linh kiện sớm, hỏng hóc bất ngờ và chi phí sửa đắt đỏ.

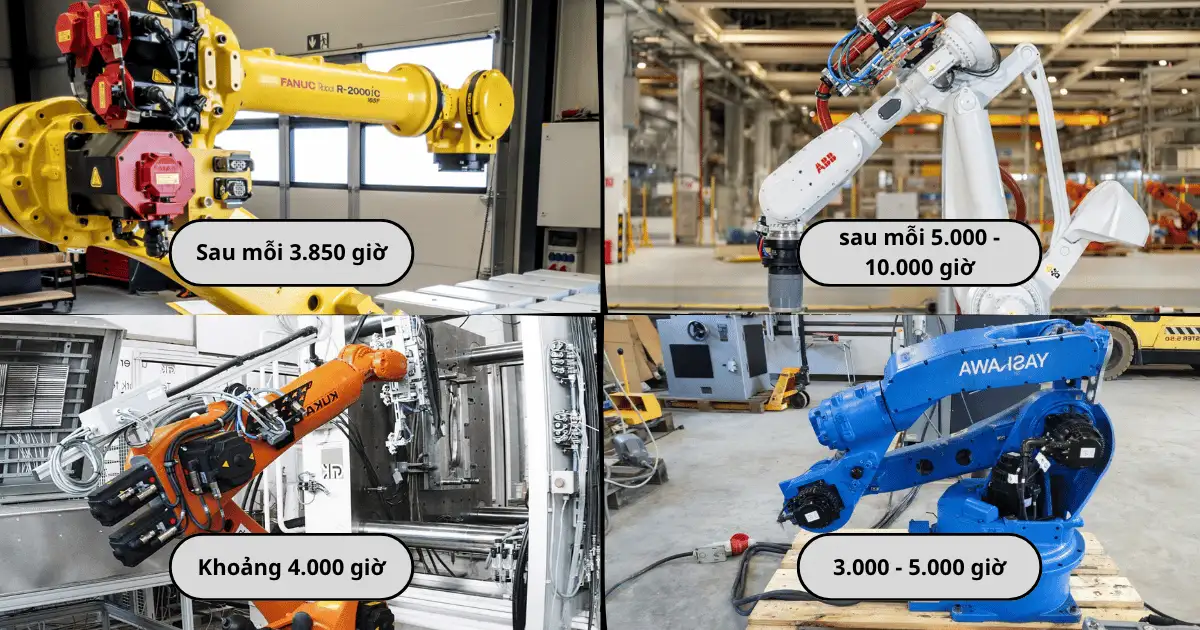

2. Chu kỳ bôi trơn robot khuyến nghị từ các thương hiệu lớn

Mỗi nhà sản xuất đều có cấu trúc cơ khí và định lượng tải trọng riêng. Dưới đây là khung thời gian bảo trì tiêu chuẩn từ tài liệu vận hành của các hãng lớn:

3. Các dấu hiệu cảnh báo khớp robot đang thiếu mỡ

Đối với doanh nghiệp, cần có sự chuẩn bị và phòng ngừa mọi sự cố liên quan đến hệ thống tự động hóa của doanh nghiệp trước những sự cố có thể đột ngột xảy ra. Đừng đợi đến khi robot báo lỗi hệ thống mới tìm bài hướng dẫn bôi trơn khớp robot.

Hãy dừng máy và lên lịch bảo trì ngay nếu phát hiện các triệu chứng chứng lâm sàng sau:

• Âm thanh bất thường: Xuất hiện tiếng mài rít ken két, tiếng rên hừ hừ hoặc tiếng gõ lọc cọc phát ra các cụm trục (đặc biệt là trục J2, J2) khi robot duy chuyển.
• Chuyển động mất mượt mà: Cánh tay máy có hiện tượng giật cục nhẹ, di chuyển nặng nề hoặc có độ trễ cơ học rõ rệt tại các điểm đảo chiều.
• Quá nhiệt cục bộ: Vỏ ngoài của hộp số hoặc khu vực lân cận động cơ nóng lên bất thường (có thể cảm nhận rõ khi đo bằng súng đo nhiệt độ hồng ngoại).
• Biến chất mỡ tại phớt: Mỡ bám ở rìa phớt chặn bị khô đét, chuyển sang màu đen kịt hoặc có lẫn các vụn kim loại tí ti. Đây chính là dấu hiệu đang cảnh báo bạn cần thực hiện những biện pháp trong hướng dẫn bôi trơn khớp robot ngay lập tức.

4. Chuẩn bị dụng cụ trước khi thực hiện bôi trơn khớp robot

Trước khi bắt tay vào thao tác theo hướng dẫn bôi trơn khớp robot, kỹ thuật viên cần chuẩn bị đầy đủ nhóm dụng cụ chuyên dụng để làm bảo an toàn và vệ sinh công nghiệp:

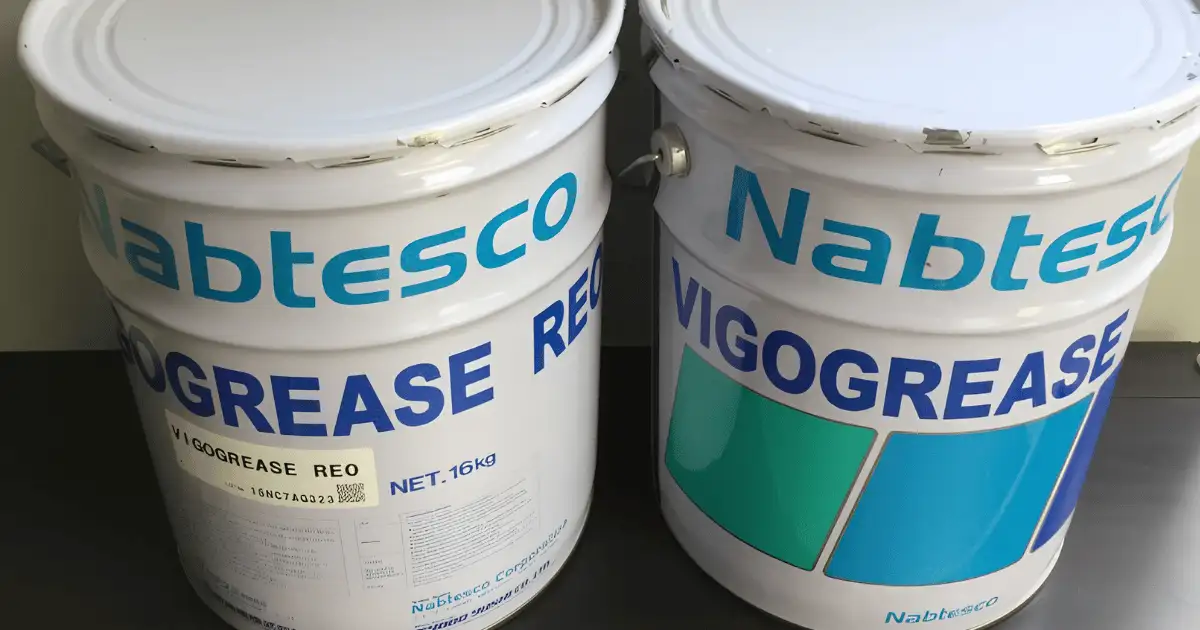

• Vật tư chỉ định: Mã mỡ đặc chủng chính hãng theo đúng khuyến nghị OEM (ví dụ: Vigo Grease RE0, Alvania EP2, Kyodo Yushi Molywhite RE00…). Tuyệt đối không dùng mỡ bò xe máy hoặc mỡ công nghiệp thông thường để thực hiện bài hướng dẫn bôi trơn robot này.
• Thiết bị bơm: Súng bơm mỡ (gắn đồng hồ áp suất là tốt nhất) kèm các đầu nối (nipple) tương thích với bước ren của cổng nạp trên robot.
• Dụng cụ cơ khí: Cờ lê lực, lục giác để tháo các nút bịt (plug) hoặc tấm chắn bảo vệ.
• Đồ bảo hộ & vệ sinh: Khăn lau chuyên dụng không để lại xơ vải, găng tay chống hóa chất, kính bảo hộ và khay hoặc túi nhựa để hứng mỡ thải.

5. Quy trình 6 bước bôi trơn khớp robot tránh mài mòn

CẢNH BÁO: Trước khi tiến hành các bước trong bài hướng dẫn bôi trơn khớp robot, điều đầu tiên kỹ thuật viên cần làm là nhấn nút Stop khẩn cấp (E-stop) hoặc ngắt nguồn điện (Lockout/Tagout) để đảm bảo an toàn tuyệt đối.

5.1. Bước 1 – Kiểm tra tài liệu kỹ thuật của nhà sản xuất

Mỗi dòng robot sẽ có sơ đồ cổng nạp và xả khác nhau. Do đó, bước đầu tiên trong hướng dẫn bôi trơn khớp robot là tra cứu tài liệu kỹ thuật để xác định chính xác vị trí cổng nạp, cổng xả và định lượng quy định cho khớp trục.

5.2. Bước 2 – Kiểm tra trực quan trước bảo trì

Sau khi kiểm tra tài liệu kỹ thuật ở bước 1, kỹ thuật viên sẽ tiến hành vệ sinh sạch sẽ bụi bẩn xung quanh khu vực cổng nạp/xả để tránh tạp chất lọt vào trong quá trình bôi mỡ. Sau đó, tiếp tục đánh giá sơ bộ tình trạng của phớt chặn xem nó có dấu hiệu bị nứt nẻ hay rò rỉ mỡ nghiêm trọng hay không trước khi thực hiện bôi trơn khớp nối.

5.3. Bước 3 – Lựa chọn mã mỡ bôi trơn thích hợp

Xác nhận lại mã mỡ chuẩn bị sử dụng có trùng khớp hoàn toàn với thông số trên tem máy. Đây là lưu ý bắt buộc trong mọi tài liệu hướng dẫn bôi trơn khớp robot nhằm tránh làm hỏng cấu trúc bánh răng do sai lệch độ chịu tải.

5.4. Bước 4 – Tiến hành bơm xả và nạp mỡ mới

• Tháo nút bịt ở cả cổng nạp và cổng xả của khớp trục. Lắp đầu súng bơm mỡ vào cổng nạp.

• Thao tác quan trọng: Thực hiện bước cốt lõi của bài hướng dẫn bôi trơn khớp robot bằng cách bơm mỡ thật chậm rãi. Áp lực cơ học sẽ từ từ ép lớp mỡ cũ biến chất ra ngoài qua cổng xả cho đến khi lớp mỡ mới, sạch hoàn toàn, trào ra thì dừng lại.

5.5. Bước 5 – Lau sạch mỡ thừa và vệ sinh điểm tiếp xúc

Kỹ thuật viên tiến hành dùng khăn không xơ lau sạch lượng mỡ thừa bám dính xung quanh vỏ máy. Sau đó, vặn chặt lại các nút bịt cổng nạp/xả theo đúng lực siết quy định trong hướng dẫn bôi trơn khớp robot của hãng. Cuối cùng là thu gom mỡ thải và xử lý theo đúng quy định về chất thải công nghiệp nguy hại.

5.6. Bước 6 – Chạy chu kỳ thử nghiệm để phân bổ mỡ

Tiến hành bật nguồn robot và để robot chạy ở chế độ Manual với tốc độ thấp (10% – 20%).

Bước cuối cùng của quy trình hướng dẫn bôi trơn khớp robot này là điều khiển trục vừa bơm mỡ quay hết biên độ cho phép trong vòng 5–10 phút để mỡ phủ đều bề mặt bánh răng và đẩy nốt lượng áp suất khí dư ra ngoài.

6. Những sai lầm nghiêm trọng cần tránh khi bôi trơn khớp robot

Dù đã có hướng dẫn chi tiết, tuy nhiên trong thực tế vận hành vẫn có nhiều kỹ thuật viên do không tuân thủ bài hướng dẫn bôi trơn khớp robot nên đã mắc phải các lỗi để lại hậu quả nặng nề cho hệ thống tự động hóa:

• Dùng sai chủng loại mỡ bôi trơn: Mỡ thông thường không có khả năng chịu lực cắt cực cao, khiến màng mỡ bị phá hủy nhanh chóng và gây mài mòn bánh răng chỉ sau vài tuần.

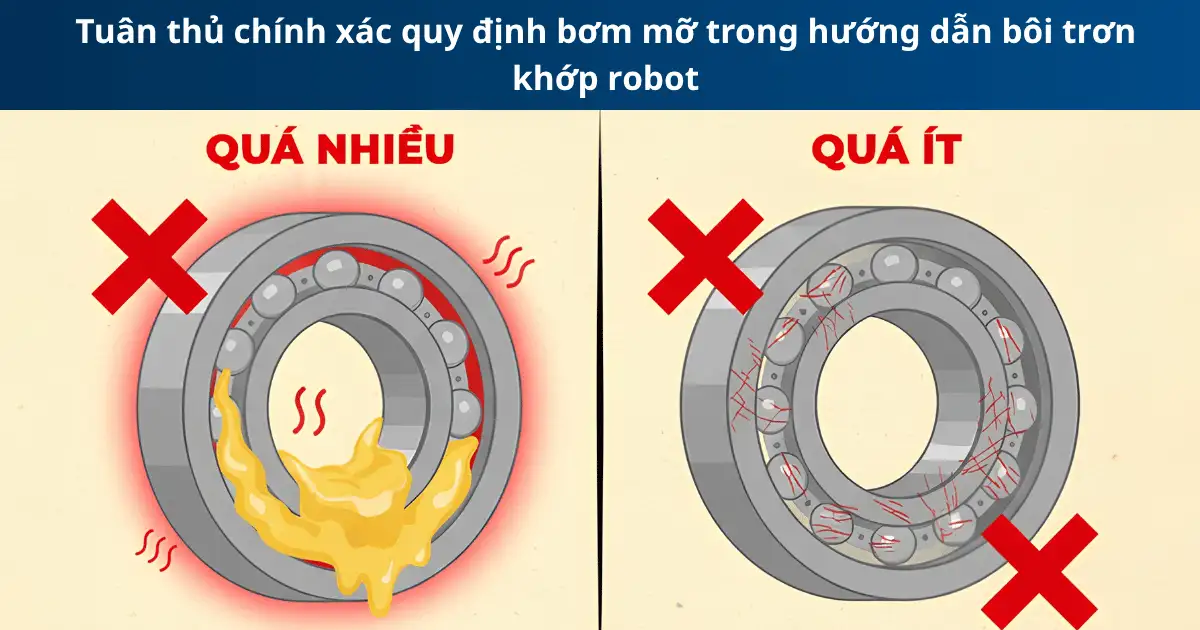

• Bơm mỡ quá mức (dư mỡ): Sai lầm phổ biến nhất khi không đọc kỹ hướng dẫn bôi trơn khớp robot là không mở nút cổng xả khi bơm. Khi robot chuyển động, mỡ giãn nở làm rách phớt cao su, khiến mỡ tràn vào khoang motor gây chập cháy.

• Trộn lẫn các gốc mỡ khác nhau: Sự không tương thích giữa các gốc mỡ sẽ tạo ra phản ứng tách dầu, phá hỏng hoàn toàn nguyên tắc hướng dẫn bôi trơn khớp robot tiêu chuẩn do hãng cung cấp.

• Bỏ qua rủi ro tạp nhiễm: Để bụi bẩn hoặc phôi cơ khí lọt vào cổng nạp, biến chúng thành hạt mài phá hủy bề mặt răng gia công chính xác của hộp số với tốc độ chóng mặt.

7. Chiến lược bảo trì dài hạn cho cánh tay robot

Bên cạnh việc thực hiện theo các bước trong hướng dẫn bôi trơn khớp robot, doanh nghiệp nên áp dụng các chiến lược dài hạn sau:

• Cá nhân hóa lịch bảo trì: Rút ngắn chu kỳ dựa trên thực tế vận hành (chẳng hạn, với robot phải làm việc 3 ca liên tục, gánh tải tối đa luôn cần áp dụng quy trình hướng dẫn bôi trơn khớp robot sớm hơn so với chu kỳ bảo trì thông thường).

• Kiểm tra định kỳ màng phớt: Thiết lập lịch kiểm tra trực quan 3 tháng/lần đối với các vị trí khớp nối để phát hiện sớm hiện tượng rò rỉ mỡ.

• Số hóa nhật ký bảo dưỡng: Ghi chép chính xác ngày bảo trì và mã mỡ sử dụng sau mỗi lần triển khai hướng dẫn bôi trơn khớp robot để theo dõi chính xác vòng đời thiết bị.

Kết luận

Tuân thủ đúng hướng dẫn bôi trơn khớp robot không chỉ là công việc bảo dưỡng thông thường, mà còn là yếu tố quyết định đến bài toán chi phí vận hành của toàn nhà xưởng.

Một quy trình xả nạp mỡ chuẩn xác, sạch sẽ và đúng chu kỳ sẽ giúp cánh tay robot luôn vận hành mượt mà, duy trì độ chính xác tối đa và loại bỏ hoàn toàn các rủi ro dừng máy do hỏng hóc cơ khí nghiêm trọng.
